外観検査LCDルーペ/品番 M1452R-LCD 【詳細表示】
商品番号 M1452R-LCD 価 格
外観検査LCDルーペ/M1452R-LCD キャプチャイメージをUSB経由でPCに保存
ノギス型で簡単操作
外観検査LCDルーペ
品番 M1452R-LCD
後継機種はこちら→M1452B-LCD
■概要
M1452R-LCDはハンドヘルドタイプのデジタル外観検査ツールです。
超近接撮影が可能な独自カメラ光学系と4.3インチLCDディスプレイを搭載し、高コントラスト・高画質画像を簡単にキャプチャーしディスプレイに表示します。
撮影倍率は4倍から14倍まで段階的に切換え可能、測定の為のグリッドスケールがサポートされておりスクロールする事で画像各部の寸法測定も可能です。
イメージは内部メモリーに保存され、USBインターフェースでPCに簡単に転送し文書への貼り付け等、レポート作成に便利です。


■特徴

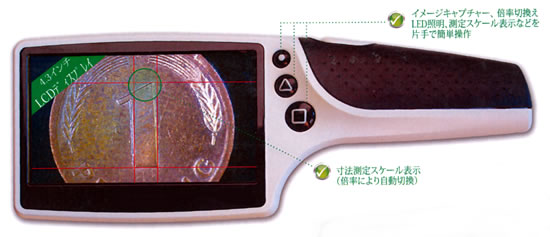

●バックライト付4.3インチLCDカラーディスプレイ

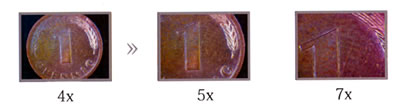

●4倍から14倍の6段階倍率切換え
●堅牢なボディー設計

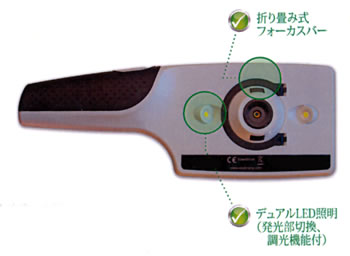

●調光機能付き2方向独立LED照明(照射方向切換可)
●人間工学に基づいたエルゴノミックデザインで片手簡単操作
●保存可能画像数100イメージ(タイムスタンプ機能付)
●データ転送用USBポート搭載
●寸法測定用グリッドスケール機能(最小表示0.1mm)
●画像一時フリーズ機能(フォーカスバーによるブラインド撮影)

■アプリケーション
●精密加工(電子・機械・プラスチック・医療機器)の外観検査
●各種研究開発・エンジニアリング
●あらゆる産業分野に於ける表面観察・イメージ取得

■各部の名称



■クイックガイド
ハンドグリップ部に配置された4つのスイッチ操作(オン・オフ・長押し)により複数の機能を設定・操作することが出来ます。
  短く押す 長押し 参照
グリットスケールの表示・非表示と
グリッドサイズ切換え
LED照明の明るさ調整
ライブ画像とイメージフリーズ切換え 保存イメージへのアクセス(ライブ時)と
フリーズイメージの保存
焦点距離切換え
(12mm or 24mm)
LED照明の左右を連続切換え点滅
(最適照射方向確認モード)

倍率切換え
X4,5,8(12mm)、X7,9,14(24mm)
LED照明点灯モード切換え
(両方点灯、右のみ、左のみ)

①撮影画像をフリーズさせた状態でグリッドを表示させた後に♯を長押しすると
  グリッドが赤表示に切換り△と□でグリッド位置を調整できます、  再度♯を長押しするとグリッド線が切換りますので△と□で同様の操作をする事で寸法測定が可能です。
②単純に長押しすると最後に保存されたイメージを表示します、  画像の前後スクロールは△と□で行います。
  保存されているイメージが無い場合は“Memory empty”と表示されます。(最大保存画像100個まで)
  保存されたイメージを表示した状態で♯を長押しするとゴミ箱のアイコンが表示されます、  再度♯を押すとその画像を削除できます。
  全ての画像を一度に削除する場合は△と□を同時押すとメニューが表示されます、  ○で“Delete All”を選択し△を押します、
  “Delete?”と聞かれますので再度△を押して設定を保存します。

画像タイムスタンプの時間設定は△と□を同時に押してメニューの年、月、日、分をそれぞれ○で切換え△と□で任意の値にセットし、最後に○で“Save&exit”に移動し△を押して設定を保存します。

オートパワーオフ:
M1452R-LCDは3分間何の操作もしない場合自動的にディスプレイとイルミネーションがオフになります、どれかのスイッチを押す事でリカバリーします。
また8分間以上経過した場合は完全にシャットダウンしますので電源スイッチを一旦切ってから入れ直して下さい。

PCへの画像データ転送:
M1452R-LCDのグリップエンドにマイクロUSBコネクタが装備されていますので、付属のUSBケーブルでPCに接続して保存された画像をPCに転送することが出来ます。

工場出荷時の設定に戻す:
M1452R-LCDは♯を押したまま電源スイッチを入れると“Factory Default?”と表示されますので□(Yes)を押す事で全ての設定が工場出荷時の状態にリセットされます。

■仕様
品番 M1452R-LCD
ディスプレイ 4,3”(109mm)TFT LCD
倍率 4x-14x(6段階切換)
重量 200g
サイズ 200×80×30mm
電源 リチウムイオン電池
