タンク液面レベルセンサ/品番 M1511LA-D30P150K

【詳細表示】

商品番号 M1511LA-D30P150K

価 格

タンク液面レベルセンサM1511LA-D30P150K アンプ分離型で液体に触れずに液面レベルを検出!
非金属容器、ゲージ管などの側面に電極を貼り付けるだけで内部の液面レベルを検出することができます。
タンク液面レベルセンサ
品番 M1511LA-D30P150K
価格は下記をご覧下さい
■アプリケーション例
透明フィルムの電極ですので、これまでのセンサーとは全く違う使い方が可能です。
中身がいつの間にか無くなっていて工程が止まって困った経験はありませんでしょうか?
レベル表示だけでなく、電圧出力にも対応していますので、好きな残量でアラームを出したり応用は無限にあります。
上限・下限出力は個別で任意に設定可能です。

■特性
●出力動作



●液面レベルとアナログ出力


■参考
代表的な液体の比誘電率(参考値)
液体 比誘電率 液体 比誘電率 液体 比誘電率
81 アセトン 22 ベンゼン 2.3
37 酢酸 6.2 シリコーン油 2.2
メチルアルコール 33 シンナー 3.7 ガソリン 2.0
エチルアルコール 24 トルエン 2.3 灯油 1.8

■ご使用方法


■電極の取り付け
検出電極面を内側にして、液体容器やゲージ管に巻き付けてご使用下さい。
φ30mm前後の管であれば、付属のインシュロックタイを用いて固定します。
その際、電極の上下限の範囲内で、制御したい液面のレベルに合わせて設置して下さい。




※センサ用電源と負担用の電源は共通にして使用できます。
※GNDを接地されるとセンサ用電源の0V
及び制御出力用電源の0Vも接地されますので、ご注意ください。
センサの機能としては問題ありません。


■取り付けバンドはオプションになります。

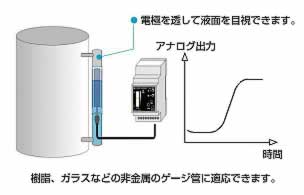

ゲージ管内の液面コントロール

アナログ出力の範囲で上下限の制御出力(ON, OFF)が設定できます。
電極の任意の範囲でアナログ出力がえられます。
2液の界面位置検出

水と油などの誘電率の異なる2液の界面の位置を検出します。
(電極はいずれかの液の範囲内にあることが必要です。)

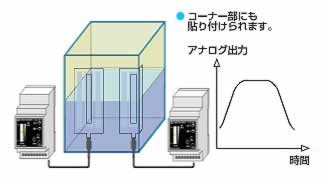

液槽内の液面コントロール

樹脂、ガラス、陶器などの非金属の液槽に適用できます。
液槽の形状(円筒、角型)には制限されません。

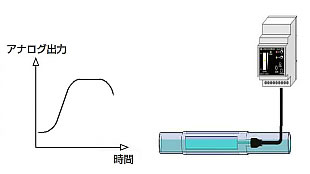

流量の検出

管内を流れる液体の量によって流量を検出する場合にも適用できます。
粒体、粉体のレベル制御
液面レベルセンサー電極小型化

開発中
シリンジ:マイクロディスペンサー
内容物:シリコーン

■外形寸法

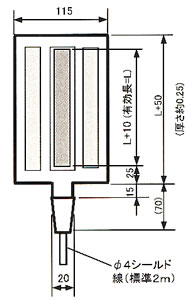

電極 M1511LA-D30P150K (L寸法=150)
電極 M1511LA-D30P250K (L寸法=250)
電極 M1511LA-D30P550K (L寸法=550)
アンプ (M1511LA-A01K)

■タイプ
M1511LA-D30P150K
M1511LA-D30P250K
M1511LA-D30P550K
M1511LA-A01K


■電極部
品番 M1511LA-D30P150K M1511LA-D30P250K M1511LA-D30P550K
適合パイプ径 Φ30mm ※1 Φ30mm※1 Φ30mm ※1
液面レベル範囲 0〜150mm 0〜250mm 0〜550mm
標準コード長 2m(外形 Φ4mm 2重シールドコード)
使用温度範囲 0〜40℃
使用湿度範囲 35〜75% RH
絶縁抵抗 リード線一括と電極表面間 50MΩ 以上
(500V DCメガーにて)
耐電圧 リード線一括と電極表面間 AC 500V
(50/60Hz)1分間
保護構造 IP-63
取付方法 付属のインシュロックタイにて、巻き付け結束固定。
平面には、両面テープなどで貼り付けてください。
価格 ¥Mail- ¥Mail- ¥Mail-
※1:取付方法によっては、Φ24〜平面まで対応可能です。ご相談ください。


■アンプ
品番 M1511LA-A01K
電源電圧 DC12V/DC 24V±10%
消費電流 60mA以下
液面検出範囲 電極部形式 液面レベル検出範囲 液体の比誘電率
M1511LA-D30P150K 0〜150mm 1.8 以上
M1511LA-D30P250K 0〜250mm
M1511LA-D30P550K 開発中
アナログ出力 電圧出力:液面の上下限にて1〜5V
出力抵抗:1KΩ以下
制御出力 上限制御出力 上限設定レベル(可変)以上でON
下限制御出力 下限設定レベル(可変)以下でON
応差:設定レベルの 10% 以下
出力回路構成:NPN トランジスタオープンコレクタ
制御出力
応答時間
1sec以下
表示灯 電源表示 電源投入状態で点灯(緑)
ティーチング完了時に1回点滅
上限制御表示 上限制御出力動作時に点灯(赤)
下限制御表示 下限制御出力動作時に点灯(黄)
温度の影響 0〜40℃にてアナログ出力3Vの±15%以下※2
電圧の影響 電源電圧DC24V±10%にて
アナログ出力3Vの±5%以下 ※2
絶縁抵抗 端子一括とケース間 50MΩ 以上(500V DC メガー)
耐電圧 端子一括とケース間 AC 500V(50/60Hz)1分間
取付方法 35mmDIN レール取付
価格 ¥Mail-
※2:標準電極での参考値です。
検出する液体の種類、ゲージ管の材質寸法により、異なりますので、詳細はご相談ください。



■オプション

品  番 品  名 価  格
M1511LA-OP01K 取付バンド(4本) ¥Mail-
