微少金属通過センサー/品番 M1511MS-D20K

【詳細表示】

商品番号 M1511MS-D20K

価 格

微少金属通過センサーM1511MS-D20K 微小金属の検出に最適!優れた耐環境性(IP67)
粉体・食品等への金属異物検出や、布製品への折れ針混入検出、また、ネジ・切り粉・金属部品の供給、排出検出などを容易に行うことができます。
微少金属通過センサー
品番 M1511MS-D20K
価格は下記をご覧下さい
■特性
●出力タイミングチャート
注意:それぞれの設定SWを切り替えた瞬間は安定するまで、出力が出る場合があります。



●出力タイミングチャート(出力モード切替 NC)
注意:出力表示(OPERATION)のLEDは、出力に合わせて点灯します。

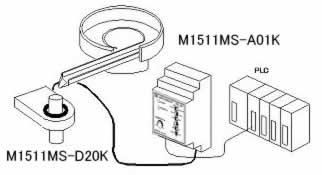

■金属通過センサー使用事例
微小金属の通過検出に最適なセンサーです。
粉体や食品等への金属異物検出、布製品への折れ針混入検出、ネジや金属部品の供給、排出検出に御使用下さ
い。
M1511MS-D20KシリーズはNO、NC切替、タイマー有無切替といった出力設定だけではなくケーブル長切替、センサ
ーヘッドサイズ切替、感度調整、相互干渉防止等の調整機能も備えています。

金属異物検出

ホッパーやタンクに注入した樹脂、食品、液体などに金属異物が混入していないか確認することができます。
ネジフィーダーでの供給確認

ネジフィーダーからネジが確実に供給されているのを確認することができます。
部品のカウント

ネジ、ナット、ヒューズ等の電子部品のカウントを行う事が出来ます。
シリンダーロッドの通過検出

シリンダーロッドの通過を検出できますので、工程が行われた確認や回数のカウントができます。


■各部の機能と各称
@ 電源、通電時点灯となります
A 出力表示、出力ON時点灯します
B 感度切換スイッチ
C 周波数切換スイッチ、複数個使用された時、相互干渉の影響がある場合、周波数を切り換えてご使用下さい
D 感度調整ボリューム
E 接続センサー切替スイッチ
φ10〜20:M1511MS-D20K
φ50〜100:M1511MS-D75K
F ケーブル長補償スイッチ
ケーブルの長さに合わせて切り換えて下さい。切断は1.5m。
延長は10mまでとして下さい。
G 出力モード切換スイッチ
NO:検出体通過時、無接点出力ON
NC:検出体通過時、無接点出力OFF
H 接続センサー機能切替スイッチ
OFF:通常出力
OFF.D:オフディレイ出力
O.S.D:ワンショットディレイ
出力(40mS)

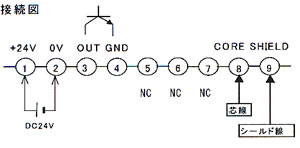

注:センサー入力・シールド(H番)、無接点出力GND(C番)、電源端子0V(A番)、は内部でつながっています。

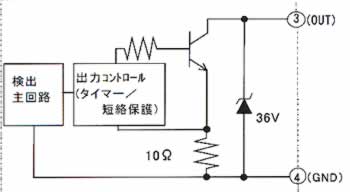

注:1.負荷は下図のように接続下さい。

2.負荷の容量は、DC30V 50mA Max.です。

■検出物体の大きさと通過速度

M1511MS-D20K M1511MS-D75K

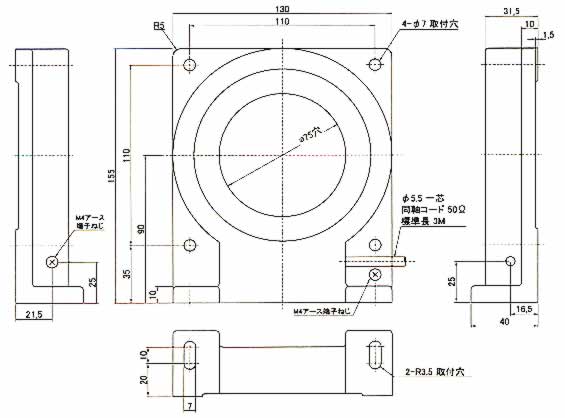

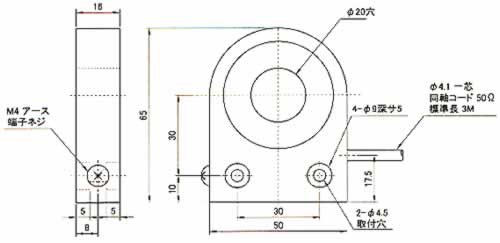

■外形寸法
M1511MS-D20K
M1511MS-D75K

■アンプ寸法


■仕様
品番 M1511MS-D20K M1511MS-D75K
検出範囲 φ20mm φ75mm
検出物体 磁性金属で移動物体(非磁性金属は検出感度が低下します。)
最小検出物体 鋼線φ0.3×1.0mm 鋼球φ2.5mm
標準コード長さ 3m(外形φ4.1 シールドコード) 3m(外形φ5.5 シールドコード)
使用温度範囲 -25〜70℃
使用湿度範囲 35〜95%RH
絶縁抵抗耐電圧 ヘッドケースと0V(シールド)がコンデンサー接続されているため除外します
保護構造 IP-67
振動(耐久) 複振幅1.5mm、周波数10〜55Hz X,Y,Z方向各2時間
衝撃(耐久) 500m/sec2 X,Y,Z各方向3回
接続方式 コード引き出しタイプ(標準コード長3m)、高周波同軸コード
材質(ケース) アルミダイカスト
材質(検出面) 耐熱ABS
価格 ¥Mail- ¥Mail-



品番 M1511MS-A01K
電源電圧 DC24V±10%
消費電流 60mA 以下
検出間隔 ノーマル:75ms以下
オフディレイ:125ms以下
制御出力

トランジスタ・オープンコレクタ出力
最大 50mA(DC30V MAX.)
残留電圧 2V以下

表示灯 電源表示(POWER:緑色) 検出表示(OPERATION:赤色)
タイマー機能 オフディレイ 40ms(切替スイッチにて切替)
ワンショットディレイ 40ms
センサーの互換性 φ20、φ75 (形LMS-D□シリーズに適用)
コード長補償 スイッチ切り替え方式(最大10mまで)
出力形態 NO、NCスイッチ切り替え方式
温度の影響 -10〜55℃
湿度の影響 35〜85%RH
電圧の影響 電源電圧DC24V±10%以下
絶縁抵抗 端子一括とケース表面間 50MΩ以上(500V DCメガーにて)
耐電圧 端子一括とケース表面間 AC500V(50/60Hz)1分間
振動(耐久) 複振幅1.5mm、周波数10〜55Hz X,Y,Z方向各2時間
衝撃(耐久) 300m/sec2 X,Y,Z各方向3回
保護構造 IP-30
接続方式 端子台タイプ
価格 ¥Mail-
