直径測定テープ/品番 M1538D-3VN 【詳細表示】
商品番号 M1538D-3VN 価 格

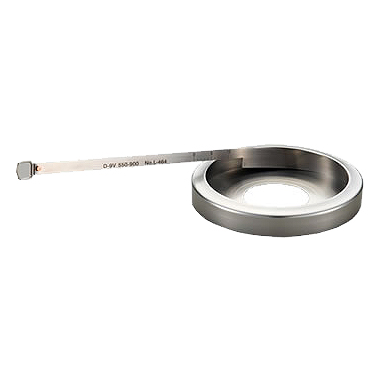

  直径測定テープ
品番 M1538D-3VN
価格は下記をご覧下さい
■特長
●真円度を有する円筒型の被測定物の外周に巻き付けて、目盛を読むだけでその直径を測定できる製品です。
●トレーサビリティ関係書類および校正証明書の発行が可能です。(有償)

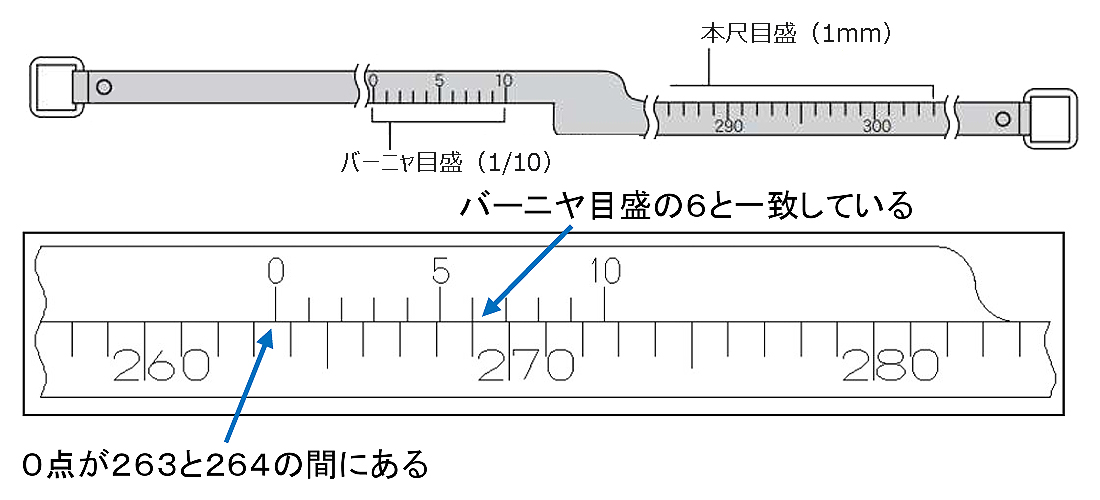

■バーニャ目盛の使用方法


上図の場合
(1)0点が本尺目盛の263mmと264mmの間にあります。
(2)バーニヤ目盛と本尺目盛が一致するところを読み取ると、バーニヤ目盛の6が一致していますので、直径263.6mmとなります。
※本製品はテープ厚み補正済みですので、読み取り値がそのまま直径数値になります。
※本製品は20℃にて正確な測定値が得られるように設計されています。本製品の材質(ステンレス)以外の材質の被測定物を精度よく測定したい場合は、できるだけ20℃に近い温度で測定することをお勧めします。


■共通仕様
テープ材質 ステンレス(SUS301)
テープ幅 6.5mm(目盛読取り時の幅:13mm)
テープ厚さ 0.2mm ±0.01mm
標準張力 20N
標準温度 20℃
線膨張係数 14.0×10-6(/℃)ステンレス
備考 テープ厚み0点補正済み
社内検査成績書付き
アルミ製特性ケース入り
レーザー彫刻目盛


■仕様
品番 測定範囲
(直径)
保証精度
(直径)
備考
M1538D-3VN 50mm~300mm ±0.06mm
M1538D-6VN 250mm~600mm ±0.06mm
M1538D-9VN 550mm~900mm ±0.06mm
M1538D-12VN 850mm~1200mm ±0.08mm 1000mm以下の範囲は±0.06mm
M1538D-15VN 1150mm~1500mm ±0.08mm
M1538D-18VN 1450mm~1800mm ±0.08mm
M1538D-21VN 1750mm~2100mm ±0.10mm 2000mm以下の範囲は±0.08mm
M1538D-24VN 2050mm~2400mm ±0.10mm
M1538D-27VN 2350mm~2700mm ±0.10mm
M1538D-30VN 2650mm~3000mm ±0.10mm
厚み補正について本製品は厚み補正をした目盛を加工していますので、読取り数値をそのまま測定結果としてください。
但し、内径測定を行う場合は読取り数値に厚みの2倍(0.2mm×2)を加えた値を測定結果としてください。

運賃、および消費税は、記載価格には、含まれていません。
