プッシュプルゲージ/品番 M1TA-2Nシリーズ 【詳細表示】
商品番号 M1TA-2Nシリーズ 価 格
プッシュプルゲージM1TA-2N 高い追従性で荷重値をより正確にとらえます
日本語表記で、多彩な機能を簡単にセットアップ
USBメモリへの連続データ記録や変位(長さ)の入力など新たな入出力機能
プッシュプルゲージ
品番 M1TA-2Nシリーズ
価格は下記をご覧下さい
■特長
●圧縮・引張・剥離等幅広い荷重測定にご利用いただけます。
●より高速化したデータサンプリングで精密な測定が可能です。
●高輝度の見やすい表示と画面をカスタマイズできるマルチ表示機能。
●変位計搭載スタンドと接続し、荷重―変位測定が可能です。(M1TA-2Nタイプ)
●USBメモリ接続でパソコンなしでも連続データが取得可能です。(M1TA-2Nタイプ)


【判定LED】
・設定した値に対してOK、NGを判定するコンパレータ機能

【内部性能・操作部】
・最大2000 回/秒更新のサンプリングスピードで高い荷重追従性
・内部メモリ搭載で1000 データ保存が可能

【計測部】
・アタッチメントを取り付けることで、引張力・圧縮力・剥離力など様々な測定が可能

【表示部】
・見やすい高輝度ディスプレイ(有機EL)
・日本語表記によるわかりやすい機能設定



・表示したい項目が選べるマルチ表示(日付/使用メモリ数/設定コンパレータ値、その他)


【通信部】
・USB通信で簡単になめらかなグラフを作成可能(最大2000 回/秒通信(要別売ソフトウェア)



■M1TA-2Nタイプ特徴
・変位量の表示(要変位計搭載計測スタンド)
・2つのピーク(2段階)を表示可能(スイッチの接点ピークを取得するなどに便利な機能)
・USBメモリに連続データ記録(※USBメモリは付属しておりません)



・変位(長さ)の入出力搭載で荷重―変位測定が可能(要変位計搭載計測スタンド)


■使用例
ハンドユーズ より精密な荷重試験 荷重―変位試験
手で持って簡易的に引張力・圧縮力などを測定します。 計測スタンドと組み合わせ、速度、方向の再現性を高め、より精密な測定を行います。 変位計搭載計測スタンドと専用ソフトウェアで荷重―変位の特性評価を行います。

■付属品説明
データロガー簡易ソフトウェア
主な機能
・ピークデータ取得(※1)
・連続データ取得(秒10 データ)(※1)
・メモリデータ呼び出し(※1)
・CSV 形式保存
動作環境
・OS:Windows XP/Vista/7(32bit/64bit)
・CPU:Pentium4 以上推奨
・メモリ:4GB 以上推奨
・.NET Framework4 以上
※1
取得可能データ:荷重/変位(要変位出力搭載計測スタンド)/時間
※2
特殊な環境では動作しないこともございますのでご了承ください

[フォースゲージの応用]
たとえばこんなことが可能です。
1.荷重値に合わせて外部機器を制御したい。(指定したチカラで機械を止める、動作を変えるなど)
2.指定の荷重値を負荷したい。(一定のチカラで物体を押さえつけるなど)
3.作業工程に連動した検査装置を作りたい。(検査工程の効率化など)
4.合否判定機能を利用して、不良品の早期発見につなげたい。(品質管理の徹底など)

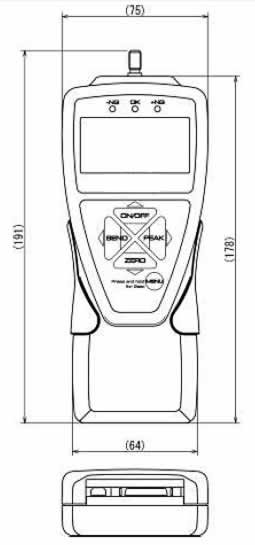

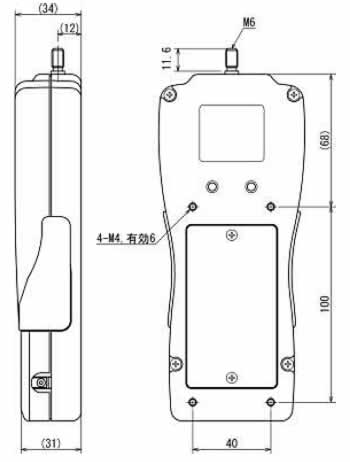

■外観図〜1000N



■仕様
品番 M1TA-2Nタイプ M1TS-2Nタイプ
特徴 変位入出力やUSBメモリ記録など、
多彩な機能を持つ上位モデル
M1TA-の性能はそのままに、
機能を絞った標準モデル
精度 ±0.2%F.S.±1digit
測定単位 N, (mN, kN)(※1)
表示 符号付4桁
表示更新 10回/秒
サンプリング速度 最大2000 回/秒(※2)
バッテリー動作時間 8時間(8時間満充電)
オーバーロード値 定格約200%
使用環境 温度:0〜40℃
湿度:20〜80%RH
機能 マルチ表示(上下2段選択表示)/ピークホールド(引張および圧縮)/
内部メモリ(1000 データ)/コンパレータ(合否判定)/画面表示反転/
符号反転/ゼロクリアタイマ/+NG アラーム/オフタイマ(自動電源オフ)/
感度設定/カレンダー表示
1st2nd ピーク検出/荷重ピーク時変位検出/
指定荷重時変位リセット
出力機能 USB/RS232C/ミツトヨデジマチック(※3)/2VDCアナログ出力(D/A)/
コンパレータ3段階(-NG/OK/+NG)/オーバーロード警告
サブコンパレータ2段階(大小判定出力)/
USB メモリ/変位
オーバーロード警告 約110%F.S.(メッセージ表示・アラーム音)
外部接点 センド(接点ホールド)/ゼロリセット/ピークON・OFF 設定
本体重量 約490g(※4) 約1100g(※4)
外観形状 寸法図参照
付属品 ACアダプタ/検査成績書/ドライバCD(データロガー簡易ソフト付)/
アタッチメント(レンジにより付属は異なります)/USB ケーブル/収納ケース
USB メモリ用アダプタ(※5)
各種アタッチメント詳細 付属アタッチメント
圧縮用オプションアタッチメント

引張用アタッチメント
※1:5N以下モデルはmN、1000N 以上はkN の表示も可能です。また、換算値としてkg(g:5N以下レンジ)の単位表示
も可能です。
※2:USBメモリでの連続データ取得は最大100回/秒となります。
※3:ミツトヨデジマチック入力対象製品でも使用できないものもございます。
※4:レンジにより重量は若干異なります。
※5:USBメモリは付属しておりません。


品番 レンジ 表示 最小分解能 計測軸 付属アタッチメント 価格
M1TA-2N 2N 2.000N (2000mN) 0.001N (1mN) M6 A1〜A8 ¥92,000-
M1TA-5N 5N 5.000N (5000mN) 0.001N (1mN) ¥92,000-
M1TA-20N 20N 20.00N 0.01N ¥92,000-
M1TA-50N 50N 50.00N 0.01N S1〜S8 ¥92,000-
M1TA-100N 100N 100.0N 0.1N ¥92,000-
M1TA-200N 200N 200.0N 0.1N RS1, S2〜S8 ¥92,000-
M1TA-500N 500N 500.0N 0.1N M10 B1〜B8 ¥92,000-
M1TA-1000N 1000N 1000N (1.000kN) 1N (0.001kN) ¥98,500-






品番 レンジ 表示 最小分解能 計測軸 付属アタッチメント 価格
M1TS-2N 2N 2.000N (2000mN) 0.001N (1mN) M6 A1〜A8 ¥82,500-
M1TS-5N 5N 5.000N (5000mN) 0.001N (1mN) ¥82,500-
M1TS-20N 20N 20.00N 0.01N ¥82,500-
M1TS-50N 50N 50.00N 0.01N S1〜S8 ¥82,500-
M1TS-100N 100N 100.0N 0.1N ¥82,500-
M1TS-200N 200N 200.0N 0.1N RS1, S2〜S8 ¥82,500-
M1TS-500N 500N 500.0N 0.1N M10 B1〜B8 ¥82,500-
M1TS-1000N 1000N 1000N (1.000kN) 1N (0.001kN) ¥89,100-




運賃、および消費税は、記載価格には、含まれていません。
