色彩照度計品番 M396L-200AK 【詳細表示】
商品番号 M396L-200AK 価 格

●LED照明/有機EL照明にも対応
●手のひらにフィットするコンパクトタイプ。電池駆動で、持ち運びも自由にできます。
●簡単で便利なPCソフトを標準装備。
●パソコンのキーだけでなく、本体ボタンによる測定及びM396L-S10WKを利用してExcel®へデータ転送が可能。
●本体と受光部は取り外して市販のLANケーブルで接続できるので、お客様の検査システムへの組み込みも簡単です。

※別売の本体用アダプタと受光部用アダプタが必要になります。

色彩照度計
品番 M396L-200AK
価格 ¥Mail-

■Exceアドインソフトを標準装備
●簡単・便利なExcelアドインソフト
M396L-200AKの測定いデータをExcel®直接取り込めます。取り込んだデータはExcel®にて自在に処理が可能です。
●LEDランク分け機能搭載
LED業界で最も課題となっている色ばらつきを定量的にとらえるとともに、ランク分けを可能とする機能を搭載。
●JIS相関色温度の計測・表示
JIS/ISOが定義している計算式で色温度値を算出
●多点測定、CF校正に対応
最大30点までの多点測定管理が可能。
測定値を任意の値に補正する任意校正機能に対応。補正の手法としては、一点校正、RGB校正の二種類を装備。


■色温度を精度よく測りたいならM396L-200AK!
●M396L-200AKと写真用カラーメーターの測定精度
LED照明のように不連続なスペクトル特性の光源を測定する場合には、特に正確な照明用色温度計が求められます。当商品を使うと精度よく色温度が測定できます。

●CIE(国際照明委員会)で規定された分光応答度に合わせたセンサーを持ち、正確な測色が可能です。測定した結果は”相関色温度と⊿uv”をはじめ、さまざまな表色値で表すことができます。
●写真用カラーメーター
カメラ撮影に手より良い写真を撮りたい場合、被写体を証明する光源の色に応じて適切なフィルターをカメラレンズに装着する必要があります。”写真用色温度計”はこのフィルター選定のための照明光測定に用いられ、そのセンサーはフィルムやデジカメのセンサーの感度に合わせられています。また、主に照明光の青と赤の光量バランスをもとに算出される写真的色温度を採用しているため、不連続なスペクトルをもつ光源の測色を行った場合に、誤差が大きくなる場合があります。



■色温度と相関色温度
●色温度とは

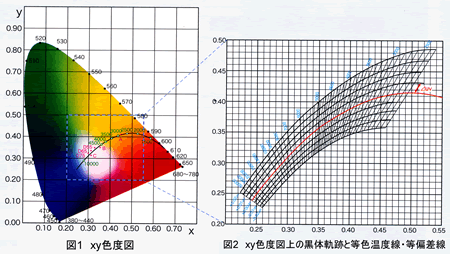

黒体を熱すると発光しはじめ、温度上昇とともに発光色は赤→黄→白と変化します。発光色(赤~黄~白)は黒体の温度によって決まるので、黒体が発する光の色は、その黒体の温度(絶対温度K)で表すことができます。この表色尺度を”色温度”と呼びます。たとえば”7000Kの色”とは、絶対温度7000度の黒体から放射される光の色のことです。さまざまな温度の黒体から放射される光の色をxy色度図上にプロットすると下記図1のようになります。この曲線は黒体軌跡と呼ばれ、”色温度”は、この黒体軌跡上の色を表現することができます。
●相関色温度とは
照明器具やディスプレイから放射される白光色の色は概ね黒体軌跡の近くにあることから、これら光源の色は慣習的に”色温度”を用いて表現されます。ただし、これらの光源の色は完全に黒体軌跡上にあるわけではありません。
そこで、厳密には黒体軌跡上の色しか表せない”色温度”を、黒体軌跡の近傍領域にも拡大適用する必要があります。
この拡大適用したものは”相関色温度”と呼ばれ、xy色度図上では下記図2のような特性曲線として描かれます。
また、色を正確に表現するためには、黒体軌跡からのずれ量も表す必要があり、通常”⊿uv”という指標が用いられます。


※完全放射体ともいいます。外部から入射してくる放射を完全に吸収する物体。完全な黒体は存在しないと言われますが、身近なものでは”炭”がそれに近いです。
■実用例
●照明の演出や調整に
各種照明器具が用いられる空間では、照明色の確認が必要な場合があります。M396L-200AKを使うと、レストランの照明を料理が美味しく見える照明色に調整できます。
●光源の特性評価に
照明用LEDモジュールの配光特性を評価したり、照明器具の照度分布特性を評価します。
●光源ボックスのメンテナンスに
印刷業界などでは印刷物の仕上がり具合を目視で観察するために、光源ボックスを使用されています。この光源ボックスは、所定の照度および色温度を照射するもので、蛍光灯、ハロゲンランプなどの光源が使用されています。これらの光源の日々の維持・管理用および交換時期を知るためにM396L-200AKが活用されています。
●プロジェクタの光源の研究・色検査に
LED光源を内蔵した、マイクロプロジェクターなどのホワイトバランスやユニフォーミティを測定できます。中央一点の測定だけでなく、受光部をLANケーブルで接続することにより、最大30点までの測定点を一度に測定することが可能です。
●LED看板の開発・メンテナンスに
デジタルサイネージに用いられるLEDモジュールの品質管理が簡単に行えます。色味の異なるモジュールを組合わせると、まだらな看板になってしまいますが、M396L-200AKによって色度、色温度を測定、選別することにより、サインボードの均一性を実現できます。
■仕様
●本体

品番 M396L-200AK
照度計の階級 JIS C 1609-1:2006 一般型AA級照度計に準拠
分光応答度 CIE 2°視野標準観測者(CIE1931等色関数)近似
ý(λ):(f1')6%以下
斜入射光特性(f2) Ev:3%以下
受光素子 シリコンフォトセル
測定機能 三刺激値 XYZ
色度座標 Evxy;Evu'v'、主波長、刺激純度
相関色温度 Ev、Tcp、⊿uv
Tcp-JIS対応(M396L-S10WKのみ)
色差表示 ⊿(XYZ)、⊿(Evxy)、⊿(Evu'v')、⊿Ev⊿u'v'(基準色1データ)
その他の機能 補正(CF)機能(ユーザー校正)、データホールド、
多点測定(複数受光部最大30台)
測定範囲 0.1~99.990 lx(色度表示は5 lx 以上)
測定レンジ オート(4レンジ)
確度 Ev:指示値の±2%±1digit、 xy:±0.002(A光源、800 lx のとき)
繰返し性 Ev:0.5%+1digit(2σ)、 xy:±0.0005(A光源、800 lx のとき)
温度特性 Ev:指示値の±3%、 xy:±0.003(メーカー試験条件による)
湿度特性 Ev:指示値の±3%、 xy:±0.003(メーカー試験条件による)
測定周期 2回/秒(連続)
デジタル信号入出力 USB
表示 LCD4桁、バックライト照明付き(自動照明)
使用温湿度範囲 -10~40℃、相対湿度85%以下(35℃のとき)/結露しないこと
保管温湿度範囲 -20~55℃、相対湿度85%以下(35℃のとき)/結露しないこと
電源 単3形アルカリ乾電池2本、または専用ACアダプター(オプション)
電池寿命 約72時間(アルカリ乾電池使用時の連続測定において)
サイズ 69(幅)×174(高さ)×35(奥行き)
重量 215g(電池別)
標準付属 ケース、キャップ、ストラップ、電池、
データ管理ソフトウェア、USBケーブル
※Ev(照度)の場合は直線性

●データ管理ソフト
品番 M396L-S10WK
種類 Excel®アドインソフト
(本ソフトが動作するためにはExcel®が必要です)
動作環境 Excel®が動作する以下の環境が必要です。[( )内はOS言語環境]
・Windows®XP+Excel®2003(日本語、英語、中国語)
・Windows®7+Excel®2007(日本語、英語、中国語)
(Excelの動作環境詳細については、Excel®の仕様をご覧ください)


■オプション
品番 品名 価格
M396C-A308K ACアダプタ(受光部1~10台対応) ¥Mail-
M396C-A311K ACアダプタ(受光部1~30台対応) ¥Mail-
M396L-200AJK 受光部 ¥Mail-
M396L-A11K フード ¥Mail-
M396L-A12K プリンタケーブル ¥Mail-
M396T-A20K 本体用アダプタ ¥Mail-
M396T-A21K 受光部用アダプタ ¥Mail-

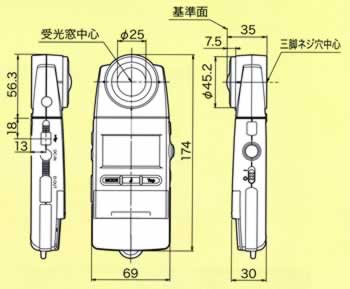

■外観寸法図(単位:mm)
●本体・受光部結合図



●受光部・受光部用アダプタ結合図

運賃、および消費税は、記載価格には、含まれていません。
