X線検針機/品番 M606X-350H 【詳細表示】
商品番号 M606X-350H 価 格
X線検針機M606X-350H X線ラインセンサカメラを使用しているので、ロングコートやブーツなどの大きな検査画像も1枚で表示する事が可能です。 X線検針機
品番 M606X-350H

廃番
後継機種はこちら→M606NX-250H
M606NX-560H
M606NX-560DSH
M606NX-600LH
■省スペース
ラインセンサの採用により、本体コンベアがコンパクトで、設置場所をとりません。

■画像強調
画像表示により、異物を強調させ混入場所の特定が容易になり、検査処理時間を短縮できます。

■保存活用
画像データと共に、製造年月日、番号、オーダーNO.等のデータを保存管理できます。
※オプションのラベルプリンタで、製造年月日、オーダーNO.、製造番号の自動ラベル印刷が可能です。

■X線の安全基準とは
作業者の安全に関しては、本装置は、X線を照射する装置であり、かつ、装置外部への漏れ線量は、1μSv/h以下の為、「電離放射線障害防止規則」に定められる3ヶ月で1.3mSv/h以下であり、管理区域の設定、作業主任者の選定は必要ありません。
(X線装置を使用する事業者は、装置設置工事の30日前までに、その計画を直轄する労働基準監督署署長へ、届け出る必要があります。)

■鉛板による防護
装置のX線漏洩の基本は、装置内部に貼られた鉛板により行います。

■鉛含有カーテンによる防護
装置の出入り口は、鉛含有のカーテンにより行います。
1枚は鉛当量=0.25mmPbで3枚以上設置すます。

■インターロック機構
肩部分・開口部には、すばやくX線の遮断を行う機構を設置しています。
また検査物が装置内で渋滞した場合も、X線の遮断を行い、過度なX線照射を防ぎます。
(コンベア出入口に手などを入れた場合、安全の為、X線照射、コンベア回転が自動停止します。)

■撮影能力
靴の底の釘以外に異物(金属、ガラス、石、樹脂、硬質ゴム、シリカゲル等)も撮影する事が可能です。



■1300mmまで対応
ロングブーツ、コートも1枚の画像としてディスプレイ上での検査が可能です。



■画像拡大・縮小
表示画面を拡大及び、縮小することができます。
画像の表示倍率を0.4倍〜4.0倍まで0.1倍ステップで設定できます。



■検査角度変更機能
ワンタッチにて、検査角度を0度から20度への切換えが可能です。
この機能により、X線撮影検査時の死角を減少することができます。



■画像印刷
オプションのカラーインクジェットプリンタを接続することで、リアルタイムで、画像を印刷することが可能です。




■検査能力
ラインセンサ方式により、ワークを止めずに(画像は静止)1日当たり6000足(実績)の検査が可能です。



■自動検針機能
オプションの自動検査機能ソフトでアパレルの中の折れ針を自動で検出し、マーキングすることが可能です。
詳細は、別紙オプションをご参照下さい。

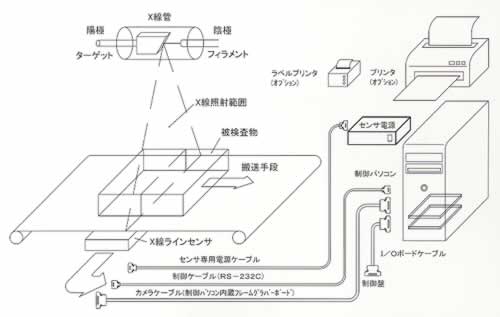

■装置構成


■検査範囲

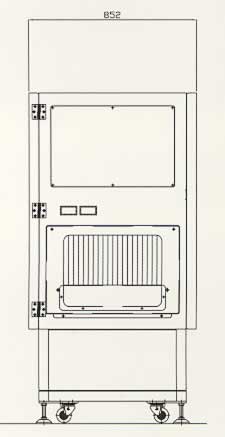

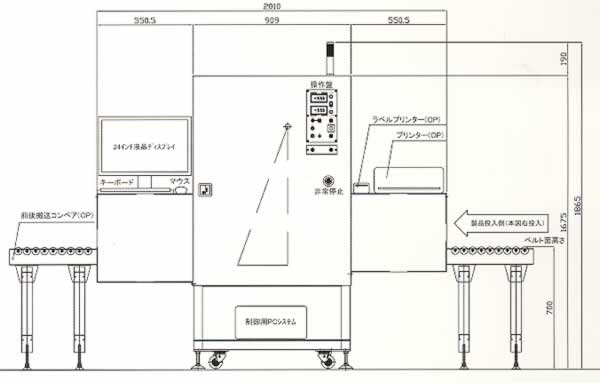

■装置寸法



■仕様
品番 M606X-350H M606X-350WH M606X-500H M606X-500WH
X線切替 一方向基本型
(0度)
二方向電動切替型
(0度、20度瞬間切替)
一方向基本型
(0度)
二方向電動切替型
(0度、20度瞬間切替)
X線最大出力 30〜70kV 3mA (オプション:40〜100kV 3mA)
最小撮像能力 SUS球 φ0.3mm (SUS304:7.93g/cm3)
検査品最大寸法(W)×(L)
(前項の検査範囲図参照)
高さが180mmの場合:
212mm×676
高さが120mmの場合:
256mm×676
高さが60mmの場合:
300mm×676
高さが180mmの場合:
366mm×1352(1/2縮小画像)
高さが120mmの場合:
409mm×1352(1/2縮小画像)
高さが60mmの場合:
453mm×1352(1/2縮小画像)
装置コンベア間口 (H)250mm×(W)370mm (H)300mm×(W)520mm
搬送ベルト速度 4〜40m/min (速度範囲内で無段階変速可能)
搬送ベルト幅 360mm 510mm
安全性 X線漏洩 1μSv/h以下(免許不要)
制御・表示部 デスクトップ型PC 24インチワイド液晶モニタ(別置き)
オプション ラベルプリンタ、カラーインクジェットプリンタ(A4印刷)、ローラーコンベア、
24インチタッチパネル、製品左投入
使用環境 温度:0〜40℃ 湿度:30〜85% 結露しないこと
質量(本体部) 約350kg 約390kg 約450kg 約490kg
装置外形寸法 700(L)×2010(W)×1690(H) 852(L)×2010(W)×1865(H)
電源 AC100V±10% 1kVA 50/60Hz (海外電源仕様に変更できます。)
価格 廃番 廃番 廃番 廃番


品番 M606X-650H M606X-650WH
X線切替 一方向基本型
(0度)
二方向電動切替型
(0度、20度瞬間切替)
X線最大出力 30〜75kV 4mA (オプション:40〜100kV 3mA)
最小撮像能力 SUS球 φ0.3mm (SUS304:7.93g/cm3)
検査品最大寸法
(前項の検査範囲図参照)
(W)×(L)
高さが180mmの場合:520mm×1352(1/2縮小画像)
高さが120mmの場合:564mm×1352(1/2縮小画像)
高さが60mmの場合:607mm×1352(1/2縮小画像)
装置コンベア間口 (H)300mm×(W)670mm
搬送ベルト速度 4〜40m/min (速度範囲内で無段階変速可能)
搬送ベルト幅 660mm
安全性 X線漏洩 1μSv/h以下(免許不要)
制御・表示部 デスクトップ型PC 24インチワイド液晶モニタ(別置き)
オプション ラベルプリンタ、カラーインクジェットプリンタ(A4印刷)、ローラーコンベア、
24インチタッチパネル、製品左投入
使用環境 温度:0〜40℃ 湿度:30〜85% 結露しないこと
質量(本体部) 約500kg 約550kg
装置外形寸法 1000(L)×2010(W)×2040(H)
電源 AC100V±10% 1kVA 50/60Hz (海外電源仕様に変更できます。)
価格 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
