無線デジタルトルクレンチ/品番 M653GED030R2Z-K 【詳細表示】
商品番号 M653GED030R2Z-K 価 格
無線デジタルトルクレンチ/M653GED030R2Z-K 曖昧な作業から脱却、作業履歴を管理する。

メンテナンスに問われる社会的責任、安全を約束する為に、デジタルトルクレンチは「作業履歴を記録する」新たな機能を手に入れた。
計測トルクの統合的な管理により「安全」をより確かなものへ。
無線デジタルトルクレンチ
品番 M653GED030R2Z-K
価格は下記をご覧下さい
■記録が残せる
ボタン1つで簡単記録
RECボタン操作で測定結果を簡単に記録。
●自動記録モードあり
●本体に200件のデータ記録が可能

PCデータはCSVでエクスポート
記録した計測結果はCSVでエクスポート可能。
データを品質管理記録や保全記録として活用できます。

■使いやすい機能満載

リング状LEDランプ採用
360°の視野を実現。
音と光でトルク状態をお知らせします。

LEDランプは識別しやすく3色に変化

操作しやすいボタンサイズ

■2つの出力方式
無線タイプ
ワイヤレスでPCに
記録できます。
  USBタイプ
USBケーブルでPC
に接続できます。


■3つのヘッド
ラチェットヘッド モンキヘッド ヘッド交換式

■無線デジタルトルクレンチ導入事例
「トルク管理は行っていても、記録を残していない」、「手書きした後にパソコン入力をしている」そんな作業を…無線デジタルトルクレンチシリーズのトルク管理システムを導入することにより大きく改善、「作業の効率化」と「データの信頼性向上」を実現します。
●品質管理に ●現場施工時のトルク管理に ●捕手点検に
納品先さまへの品質管理記録として、より高い信頼性を提供するとともに履歴管理で不良発生時の原因確認にも利用可能です。 現場任せになりがちな施工現場の記録を残すことにより、施工品質の向上とお客様とのトラブル回避に役立ちます。 レ点のみのチェックではなく、どれだけのトルクで締めたかという記録を残すことで、点検モレの防止と、作業の正確性を向上します。

■特長
●国際基準(ISO)をクリアする本格派トルク計測機能
右ねじ、左ねじの測定ができ、校正および校正証明書の発行も可能(有償)です。

●パワーセンサ搭載固定グリップを採用
作業姿勢や習熟度にかかわらず、より精度の高いトルク測定が可能。
グリップエンドには視認性とフィット感を高める軟質系樹脂を採用するなど、細部にわたり使いやすさを追求しました。

●多彩な機能を快適に操れる「カスタム設定」機能で、幅広いシーンに適応
仕様機能や動作状態を選択することで、デジラチェを自分使用にカスタマイズ可能。
作業内容に応じて設定を変更することで、使い勝手がさらに向上します。

●測定結果メモリー機能搭載
本体に200件のデータ記録が可能で、RECボタン操作で簡単に記録が残せます。

●締め付けトルクを光と音で素早くチェック
様々な角度からでも確認しやすいリング状LEDランプを採用。
3色の光と音でトルクの状態をお知らせします。

●多彩なバリエーション
無線とUSBの2つの出力方式に3つのヘッドと多彩なバリエーションで様々な用途に対応します。

■多彩な機能を快適に操れる「カスタム設定」機能で、幅広いシーンに適応
記録ON/OFFの切り替え 測定モードの切り替え
●記録ONモード
測定値を記録し残せます。
●記録OFFモード
測定のみ行います。
●計測モード
目標トルクを設定せずトルク測定します。
●プレセットモード
目標トルク到達をLEDとブザーでお知らせします。
●合否判定モード
目標トルクの上限と下限を設定し、合否判定します。
測定値表示モードの切り替え ブザー音ON/OFF切り替え
●ピークホールドモード
測定後は締め付けトルクの最大値を表示します。
●オートクリアモード
ピークホールド表示を一定時間でゼロに戻します。
●トラックモード
ピークホールドせずリアルタイムにトルク表示します。
●ブザー音ONモード
ブタン操作時や設定トルク到達をブザーでお知らせします。
●ブザー音OFFモード
オフィス内や深夜作業など、ブザー音を鳴らしたくない作業に便利です。

■寸法図

ラチェットヘッドタイプ モンキタイプ ヘッド交換式
品番 B1 B2 L T1 T2
M653ED030-R2 22 58.4 211 10 48
M653ED030-C3 22 58.4 211 10 48
M653ED030-C3A 22 58.4 211 10 48
M653ED060-R3 33 58.4 217 13.5 48
M653ED085-R3 33 58.4 271 13.5 48
M653ED085-R4 39.5 58.4 274 18 48
M653ED135-R4 39.5 58.4 380 18 48
M653ED200-R4 39.5 58.4 580 18 48
M653ED085-W36 69 58.4 275 14.5 48
M653ED135-W36 69 58.4 381 14.5 48
M653ED200-W36 69 58.4 581 14.5 48
M653ED040-X13 20 58.4 213 13 48
M653ED085-X13 20 58.4 213 13 48
※無線デジタルトルクレンチ(品番末尾に-Z-K)USBデジタルトルクレンチ(品番末尾に-U-Z)共通

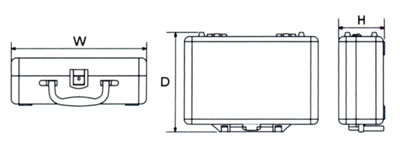

専用アルミケース
タイプ W D H kg
265 190 95 0.9
325 190 95 1.1
630 190 95 1.6

■仕様
ヘッドタイプ ラチェットヘッドタイプ
測定精度 トルク判定範囲内で
右ねじ、左ねじ±3%+1digit(digit=最小表示単位)

トルク想定範囲内で
右ねじ、左ねじ±4%+1digit

トルク測定範囲内で
測定方向 右ねじ、左ねじ
ヘッドタイプ モンキタイプ
測定精度 トルク測定範囲内で±3%+1digit(digit=最小表示単位)
※測定方向は下あご方向のみ、締付対象の形状は六角のみ精度保証します。
測定方向 下あご方向のみ(左ねじ測定時は裏返して使用)
ヘッドタイプ ヘッド交換式
測定精度 トルク測定範囲内で
右ねじ、左ねじ±4%+1digit(digit=最小表示単位)
測定方向 右ねじ、左ねじ
共通製品仕様
測定単位 N・m(切り替えでの換算可能 kgf・m、lbf・in、lbf・ft)
電源 リチウム電池 CR123A×1
設定トルク数 プレセットモード 5件、合否判定モード 1件
記録件数 本体に200件
オートオフ 一定時間操作がなければ、自動的に電源が切れます。
電源オフまでの時間設定(1〜10分)ができます。
■無線デジタルトルクレンチ(無線ホストモジュールセット)
●無線用本体と無線ホストモジュールのセットです。●PC用アプリはメーカーWebサイトよりダウンロードしていただきます。
品番 タイプ ヘッドタイプ セット内容 ケース
タイプ
g 価格
M653GED030R2Z-K 6.3sq.
デジタルトルクレンチセット
ラチェット M653ED030-R2-Z-K
M653ED-Z-K
400 ¥138,000-
M653GED030C3Z-K 9.5sq.コンパクトヘッドタイプ
デジタルトルクレンチセット
M653ED030-C3-Z-K
M653ED-Z-K
400 ¥138,000-
M653GED030C3AZ-K 9.5sq.小トルクタイプ
デジタルトルクレンチセット
M653ED030-C3A-Z-K
M653ED-Z-K
400 ¥139,000-
M653GED060R3Z-K 9.5sq.
デジタルトルクレンチセット
M653ED060-R3-Z-K
M653ED-Z-K
470 ¥135,000-
M653GED085R3Z-K 9.5sq.
デジタルトルクレンチセット
M653ED085-R3-Z-K
M653ED-Z-K
510 ¥136,000-
M653GED085R4Z-K 12.7sq.
デジタルトルクレンチセット
M653ED085-R4-Z-K
M653ED-Z-K
660 ¥138,000-
M653GED135R4Z-K 12.7sq.
デジタルトルクレンチセット
M653ED135-R4-Z-K
M653ED-Z-K
770 ¥140,000-
M653GED200R4Z-K 12.7sq.
デジタルトルクレンチセット
M653ED200-R4-Z-K
M653ED-Z-K
1060 ¥148,000-
M653GED085W36Z-K デジタルトルクレンチ
モンキタイプセット
モンキ
ヘッド
M653ED085-W36-Z-K
M653ED-Z-K
630 ¥140,000-

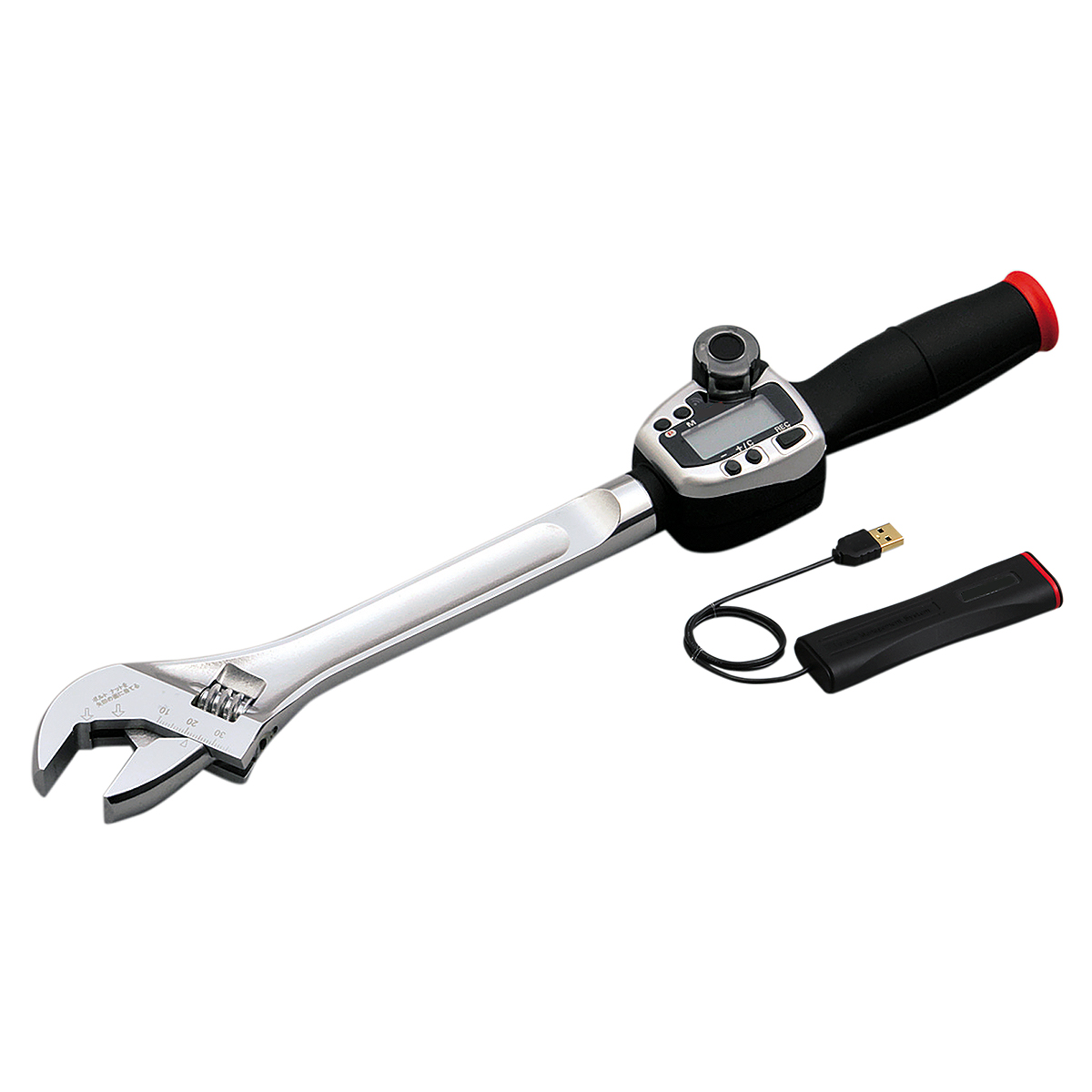

M653GED135W36Z-K デジタルトルクレンチ
モンキタイプセット
M653ED135-W36-Z-K
M653ED-Z-K
750 ¥142,000-
M653GED200W36Z-K デジタルトルクレンチ
モンキタイプセット
M653ED200-W36-Z-K
M653ED-Z-K
1060 ¥150,000-
M653GED040X13Z-K デジタルトルクレンチ
ヘッド交換式セット
交換式 M653ED040-X13-Z-K
M653ED-Z-K
410 ¥138,000-
M653GED085X13Z-K デジタルトルクレンチ
ヘッド交換式セット
M653ED085-X13-Z-K
M653ED-Z-K
410 ¥138,000-
・専用アルミケース入り
デジタルトルクレンチヘッドタイプは全てPAT.P、D.PAT.
モンキタイプ、ヘッド交換式はPAT.P、D.PAT.P.
※上記の重量は、デジタルトルクレンチ本体と無線ホストモジュールの重量です。







■無線デジタルトルクレンチ
●本体
品番 タイプ トルク範囲測定
(N・m)
ケース
タイプ
g 価格
M653ED030-R2-Z-K 6.3sq.デジタルトルクレンチ 6〜30 350 ¥118,000-
M653ED030-C3-Z-K 9.5sq.コンパクトヘッドタイプ
デジタルトルクレンチ
6〜30 350 ¥118,000-
M653ED030-C3A-Z-K 9.5sq.小トルクタイプデジタルトルクレンチ 2〜30 350 ¥118,000-
M653ED060-R3-Z-K 9.5sq.デジタルトルクレンチ 12〜60 420 ¥115,000-
M653ED085-R3-Z-K 9.5sq.デジタルトルクレンチ 17〜85 460 ¥116,000-
M653ED085-R4-Z-K 12.7sq.デジタルトルクレンチ 17〜85 610 ¥117,000-
M653ED135-R4-Z-K 12.7sq.デジタルトルクレンチ 27〜135 720 ¥120,000-
M653ED200-R4-Z-K 12.7sq.デジタルトルクレンチ 40〜200 1010 ¥127,000-

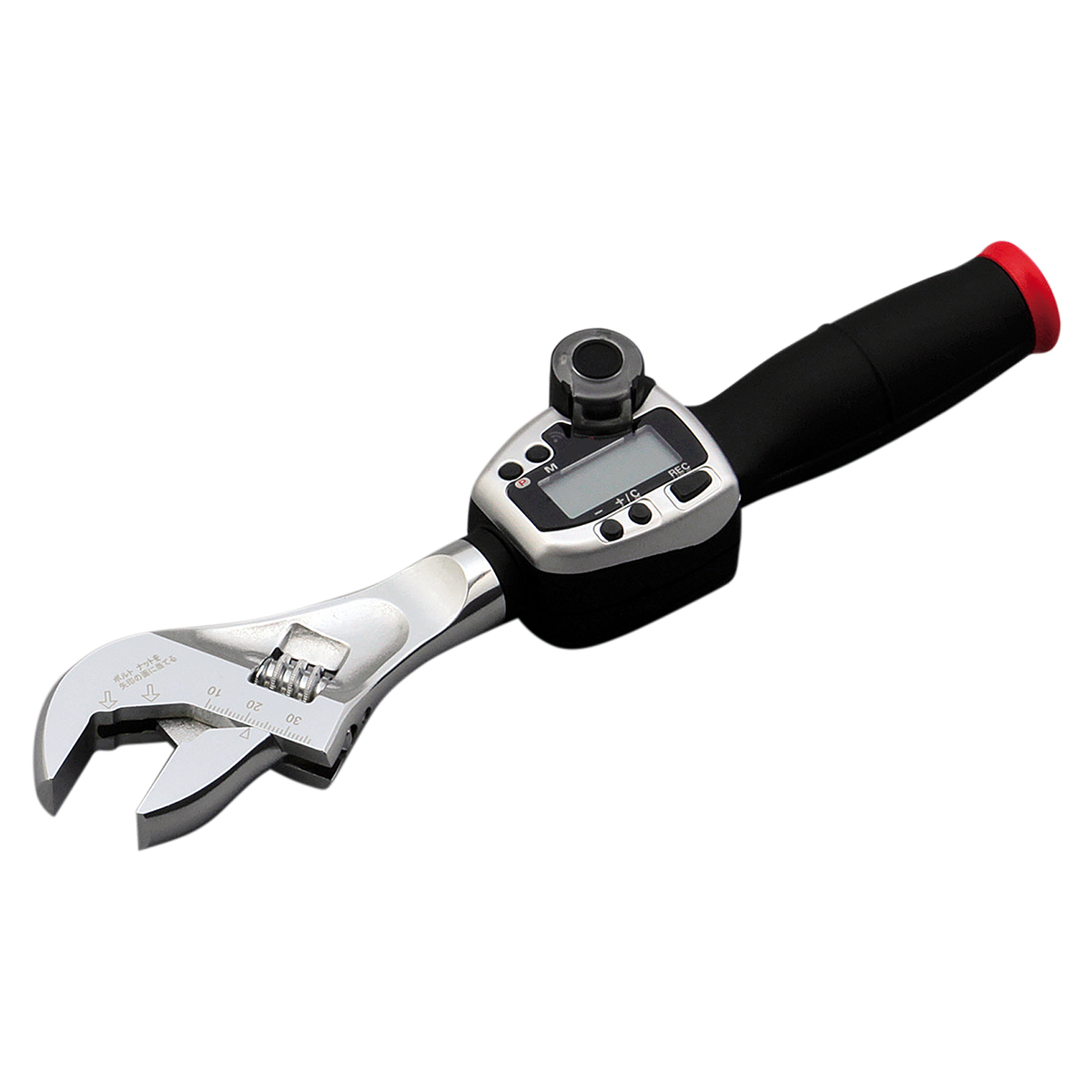

M653ED085-W36-Z-K デジタルトルクレンチモンキタイプ 17〜85 580 ¥119,000-
M653ED135-W36-Z-K デジタルトルクレンチモンキタイプ 27〜135 700 ¥122,000-
M653ED200-W36-Z-K デジタルトルクレンチモンキタイプ 40〜200 1010 ¥130,000-

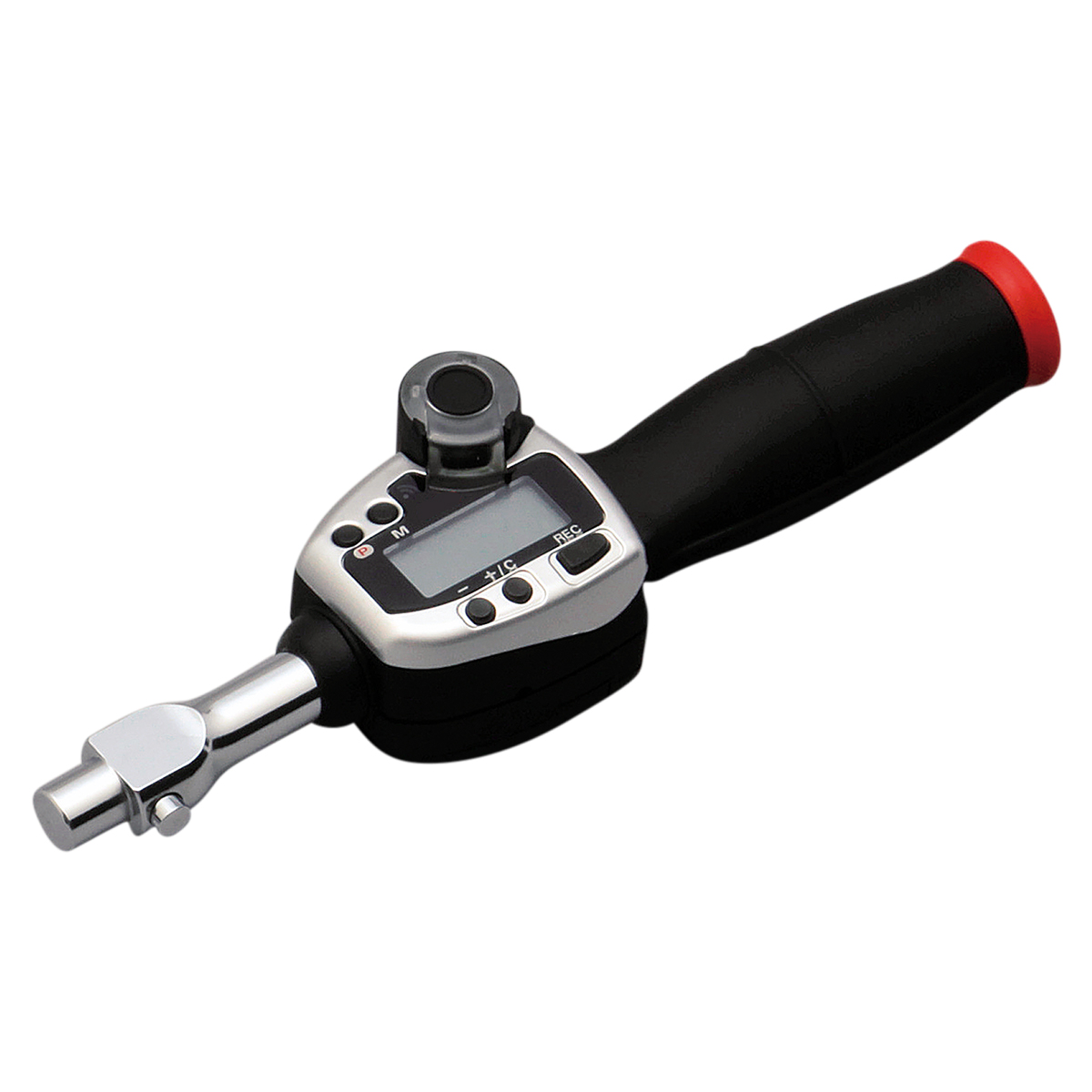

M653ED040-X13-Z-K デジタルトルクレンチヘッド交換式 8〜40 360 ¥117,000-
M653ED085-X13-Z-K デジタルトルクレンチヘッド交換式 17〜85 360 ¥117,000-
・専用アルミケース入り
デジタルトルクレンチヘッドタイプは全てPAT.P、D.PAT.
モンキタイプ、ヘッド交換式はPAT.P、D.PAT.P.
※上記の重量は、デジタルトルクレンチ本体のみの重量です。
(注)無線通信を行うには無線用ホストモジュールが必要です。






■無線ホストモジュール

品番 B L T USBケーブル長 g 価格
M653ED-Z-K 32 114.5 16 380 50 ¥Mail
・一つのホストモジュールで、最大10台までの接続が可能です。
・電波周波数2.4GHz帯 無線距離 10〜40m ※作業環境により使用可能距離は異なります。


■USBデジタルトルクレンチ
●デジタルトルクレンチ本体に記録し、USBでPCへ転送するタイプです。
  PCを近くにおけない場合や出張作業、現場施工に便利です。
品番 タイプ トルク範囲測定
(N・m)
ケース
タイプ
g 価格
M653ED030-R2-U-K 6.3sq.デジタルトルクレンチ 6〜30 350 ¥118,000-
M653ED030-C3-U-K 9.5sq.コンパクトヘッドタイプ
デジタルトルクレンチ
6〜30 350 ¥118,000-
M653ED030-C3A-U-K 9.5sq.小トルクタイプデジタルトルクレンチ 2〜30 350 ¥118,000-
M653ED060-R3-U-K 9.5sq.デジタルトルクレンチ 12〜60 420 ¥115,000-
M653ED085-R3-U-K 9.5sq.デジタルトルクレンチ 17〜85 460 ¥116,000-
M653ED085-R4-U-K 12.7sq.デジタルトルクレンチ 17〜85 610 ¥117,000-
M653ED135-R4-U-K 12.7sq.デジタルトルクレンチ 27〜135 720 ¥120,000-
M653ED200-R4-U-K 12.7sq.デジタルトルクレンチ 40〜200 1010 ¥127,000-
M653ED085-W36-U-K デジタルトルクレンチモンキタイプ 17〜85 580 ¥119,000-
M653ED135-W36-U-K デジタルトルクレンチモンキタイプ 27〜135 700 ¥122,000-
M653ED200-W36-U-K デジタルトルクレンチモンキタイプ 40〜200 1010 ¥130,000-
M653ED040-X13-U-K デジタルトルクレンチヘッド交換式 8〜40 360 ¥117,000-
M653ED085-X13-U-K デジタルトルクレンチヘッド交換式 17〜85 360 ¥117,000-
・付属品:ミニUSBケーブル(0.5m)1本付[デジタルトルクレンチ本体側:ミニUSB(Bタイプ)、PC側:USB(Aタイプ)]
・専用アルミケース入り
デジタルトルクレンチヘッドタイプは全てPAT.P、D.PAT.
モンキタイプ、ヘッド交換式はPAT.P、D.PAT.P.
※上記の重量は、デジタルトルクレンチ本体のみの重量です。
(注)無線通信はできません。






運賃、および消費税は、記載価格には、含まれていません。
