屋外照度測定用プローブ/品番 MC8P-PHOT3Sシリーズ 【詳細表示】
商品番号 MC8P-PHOT3Sシリーズ 価 格
●保護用K5ガラスドームを備え、屋外測定用として設計
●DC4〜20mA、0〜10V標準アナログ信号出力機種も準備
●オプションで水準器付ベース、接続ケーブルを準備
●接続は標準M12コネクタ方式
屋外照度測定用プローブ
品番 MC8P-PHOT3Sシリーズ

価格は下記をご覧ください。
■特長
MC8P-PHOT3Sシリーズは屋外での光度、放射照度量の測定を目的として設計されたプローブで、近紫外線スペクトル域VIS-NIR、UVA、UVB、照度(lux)、放射照度(W/m2)およびPAR域(400〜700nm)の光量子束を測定します。出力はμV(mV)出力(感度に個体差あり)、標準電流出力DC4〜20mA、または、標準電圧出力DC0〜10Vの何れかが選択できます。μV(mV)出力のプローブは電源を必要としません。
出力信号はフォトダイオード端末の分流抵抗を介して得られます。入射光パワーに応じて発生した光電流が電圧計で読取れる電位差に変換されます。PD(電位差)が分かると、校正係数(出力係数)によって測定値が計算されます。すべてのプローブは個別に校正され、その校正係数(感度)は各プローブ上にも表示されています。
標準電流出力DC4〜20mAおよび電圧出力DC0〜10Vは電源供給を必要とします。UVB測定用プローブMC8P-UVB3BLAVは標準電圧出力DC0〜5Vでのみ供給可能で、電源供給を必要とします。
MC8P-PHOT3Sシリーズのすべてのプローブは余弦則補正用ディフューザと保護用ガラスドームを備えています。プローブ本体のコネクタはM12オス4極、MC8P-UVB3BLAVは12オス8極コネクタです。メスコネクタ付ケーブル(2m、5mまたは10m)も供給可能です(オプション)。


■タイプ

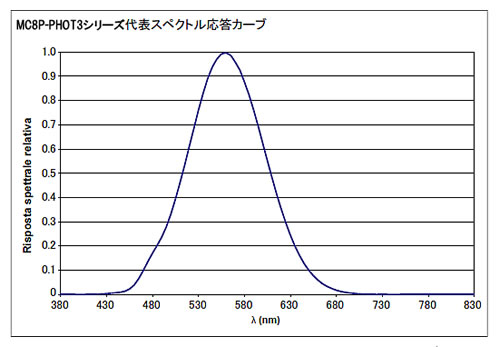

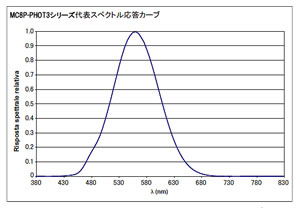

照度 : MC8P-PHOT3Sシリーズ
MC8P-PHOT3Sシリーズは、面に入射する光束(ルーメン)と単位面積(m2)の比として定義される照度(lux)を測定します。
光度測定プローブのスペクトル応答カーブは、明所視標準比視感度として知られている人間の目の応答カーブに近似しています。スペクトル応答におけるMC8P-PHOT3Sシリーズと明所視標準比視感度の差は誤差F’1で計算されます。プローブの校正は一次度量衡標準機関の校正を受けた照度計との比較によって行われます。校正要領はCIE文書No.69(”Methods of characterizing illuminance meters and
luminance meters: Performance, characteristics and specififi cations, 1987”)に適合しています。
プローブは屋外測定用として設計されており、CIE明所視フィルタ、余弦則補正ディフューザ、K5ガラスドームを備えています。

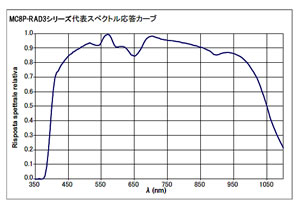

放射照度 : MC8P-RAD3Sシリーズ
MC8P-RAD3Sシリーズは、VIS-NIRスペクトル範囲(400〜1050nm)において、面に入射する放射フラックス(W)と単位面積(m2)の比として定義される放射照度(W/m2)を測定します。
プローブは屋外測定用として設計されており、余弦則補正ディフューザ、K5ガラスドームを備えています。
出力はμV(mV)出力(感度に個体差あり)、標準電流出力DC4〜20mA、または、標準電圧出力DC0〜10Vの何れかが選択できます。

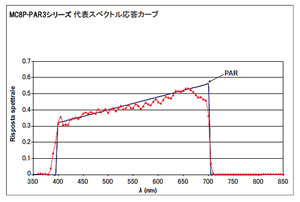

光合成有効放射 : MC8P-PAR3Sシリーズ
MC8P-PAR3Sシリーズは、400〜700nmのスペクトル範囲において、1秒間に面に入射する光量子数と、単位面積(m2)の比を測定します。この量はPAR:光合成有効放射として定義されます。プローブの校正はハロゲンランプを使用して、特定のスペクトル範囲の、既知のスペクトル放射によって行います。プローブのスペクトル応答はわずかに温度の影響を受けます。
プローブは屋外測定用として設計されており、余弦則補正ディフューザ、K5ガラスドームを備えています。
出力はμV/(μmol m-2s-1)出力(感度に個体差あり)、標準電流出力DC4〜20mA、または標準電圧出力DC0〜10Vの何れかが選択できます。

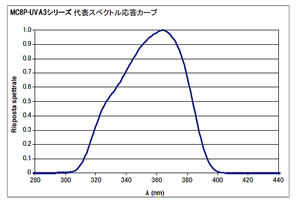

UVA : MC8P-UVA3Sシリーズ
MC8P-UVA3Sシリーズは、UVAスペクトル範囲(315〜400nm)において、面に入射する放射フラックス(W)と単位面積(m2)の比として定義される放射照度(W/m2)を測定します。新しいフォトダイオードの採用により、MC8P-UVA3Sシリーズは可視および赤外光に対
して不感です。
プローブの校正は、スペクトル干渉フィルタを通した、XE-HG(キセノン-水銀)ランプの365nmラインを使用して行います。測定は、デルタオーム校正センターがその適用を任命された一次標準との比較によって行われます。プローブは屋外測定用として設計されており、余弦則補正ディフューザ、K5ガラスドームを備えています。
出力はμV/(μW/m2)出力(感度に個体差あり)、標準電流出力DC4〜20mA、または、標準電圧出力DC0〜10Vの何れかが選択できます。

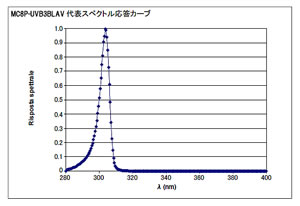

UVB : MC8P-UVB3BLAV
MC8P-UVB3BLAVは、UVBスペクトル範囲(280〜315nm)において、面に入射する放射フラックス(W)と単位面積(m2)の比として定義される放射照度(W/m2)を測定します。スペクトル感度は、5nmのバンド幅(FWHM)で304nmに中心化されています。
全体放射は直達太陽放射と平面に入射する散乱放射の合計です。直達要素が拡散要素に優先する可視光帯域と対照的に、UVBのスペクトル域では、光は大気によって強く拡散され、ふたつの要素が同等になります。従って、これら両方の要素を正確に測定できることが測定器にとって第一義的な重要性となります。
プローブは屋外測定用として設計されており、余弦則補正ディフューザ、クォーツドームを備えています。


■接続ダイヤグラム
●4芯ケーブル



MC8P-PHOT3S MC8P-RAD3S MC8P-PAR3S MC8P-UVA3S
MC8P-PHOT3BL MC8P-RAD3BL MC8P-PAR3BL MC8P-UVA3BL
ケーブル・ピン 機能
1 V(+)
2 V(-)
3 非接続
4 シールド
MC8P-PHOT3BLAC MC8P-RAD3BLAC MC8P-PAR3BLAC MC8P-UVA3BLAC
ケーブル・ピン 機能
1 Vcc(+)
2 GND(-)
3 非接続
4 シールド
MC8P-PHOT3BLAV MC8P-RAD3BLAV MC8P-PAR3BLAV MC8P-UVA3BLAV
ケーブル・ピン 機能
1 V出力(+)
2 V出力(-)およびV電源(-)
3 V電源(+)
4 シールド
※2線式伝送方式

●8芯ケーブル

<MC8P-UVB3BLAV>
ケーブル・ピン 機能
1 V出力(-)
2 V出力・UVB(+)
3 非接続
4 シールド 鋼組
5 電源(-)
6 V出力・温度(+)
7 非接続
8 電源(+)

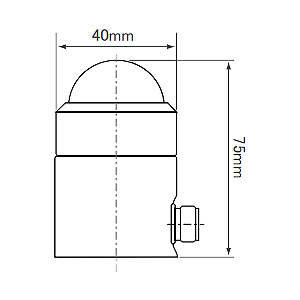

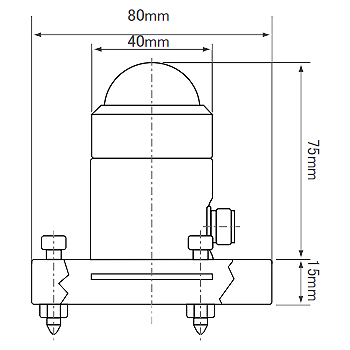

■寸法図
MC8P-**3Sシリーズ MC8P-**3BLシリーズ MC8P-**3BLAC/**3VLAVシリーズ


■仕様

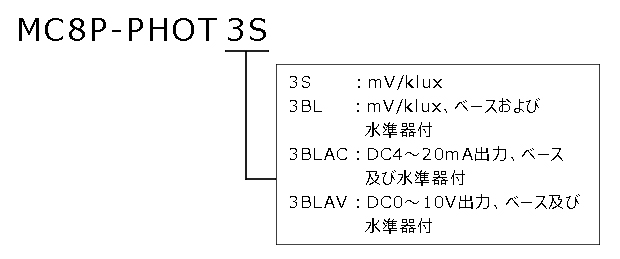

品番 MC8P-PHOT3S MC8P-PHOT3BL MC8P-PHOT3BLAC MC8P-PHOT3BLAV
代表感度 0.5〜1.5mV/(klux)
スペクトル範囲 V (λ) (上図参照)
校正不確かさ <4%
F ’1
(標準カーブV(λ)適合性誤差)
<6%
F2(余弦則応答) <3%
F3(直線性) <1%
測定範囲 0〜200klux
視角 2π sr
動作温度 -20〜+60℃
インピーダンス 0.5〜1kΩ(μV/mV出力機種)
出力
スケーリング
DC4〜20mA - - 4mA = 0klux
20mA = 150klux
-
DC0〜10V - - - 0V = 0klux
10V = 150klux
供給電源  DC4〜20mA - - DC10〜30V -
 DC0〜10V DC4〜20mA出力 - - DC15〜30V
付属 照度測定用プローブ、K5ガラスドームタイプ、シリカゲルカートリッジ、
ケーブル側4極メスコネクタ (コネクタ付ケーブルはオプション)
- ベース、水準器
価格 ¥Mail- ¥Mail- ¥Mail- ¥Mail-



品番 MC8P-RAD3S MC8P-RAD3BL MC8P-RAD3BLAC MC8P-RAD3BLAV
代表感度 1〜2.5μV/(W/m2
スペクトル範囲 400〜1050nm
校正不確かさ <5%
F2(余弦則応答) <3%
F3(直線性) <1%
動作温度 -20〜+60℃
インピーダンス 0.5〜1kΩ(μV/mV出力機種)
出力
スケーリング
DC4〜20mA - - 4mA = 0W/m2
20mA = 2000W/m2
-
DC0〜10V - - - 0V = 0W/m2
10V = 2000W/m2
供給電源  DC4〜20mA - - DC10〜30V -
 DC0〜10V - - - DC15〜30V
付属 放射照度測定用プローブ、K5ガラスドームタイプ、シリカゲルカートリッジ、
ケーブル側4極メスコネクタ (コネクタ付ケーブルはオプション)
- ベース、水準器
価格 ¥Mail- ¥Mail- ¥Mail- ¥Mail-



品番 MC8P-PAR3S MC8P-PAR3BL MC8P-PAR3BLAC MC8P-PAR3BLAV
代表感度 1〜2.5μV/(μmol m-2s-1
スペクトル範囲 400〜700nm
校正不確かさ <5%
F2(余弦則応答) <3%
F3(直線性) <1%
動作温度 -20〜+60℃
インピーダンス 0.5〜1kΩ(μV/(μmol m-2s-1)出力機種)
出力
スケーリング
DC4〜20mA - - 4mA = 0μmol m-2s-1
20mA = 5000μmol m-2s-1
-
DC0〜10V - - - 0V = 0μmol m-2s-1
10V = 5000μmol m-2s-1
供給電源  DC4〜20mA - - DC10〜30V -
 DC0〜10V - - - DC15〜30V
付属 PAR(光合成有効放射)帯光量子束測定用プローブ、K5ガラスドームタイプ、
シリカゲルカートリッジ、ケーブル側4極メスコネクタ (コネクタ付ケーブルはオプション)
- ベース、水準器
価格 ¥Mail- ¥Mail- ¥Mail- ¥Mail-



品番 MC8P-UVA3S MC8P-UVA3BL MC8P-UVA3BLAC MC8P-UVA3BLAV
代表感度 70〜200μV/(W/m2
スペクトル範囲 327〜384nm (1/ 2)
312〜393nm (1/ 10)
305〜400nm (1/ 100)
ピーク365nm
校正不確かさ <6%
F2(余弦則応答) <6%
F3(直線性) <1%
動作温度 20〜+60℃
インピーダンス 0.5〜1kΩ(μV/mV出力機種)
出力
スケーリング
DC4〜20mA - - 4mA = 0W/m2
20mA = 200W/m2
-
DC0〜10V - - - 0V = 0W/m2
10V = 200W/m2
供給電源  DC4〜20mA - - DC10〜30V -
 DC0〜10V - - - DC15〜30V
付属 UVA域放射照度測定用プローブ、K5ガラスドームタイプ、シリカゲルカートリッジ、
ケーブル側4極メスコネクタ (コネクタ付ケーブルはオプション)
- ベース、水準器
価格 ¥Mail- ¥Mail- ¥Mail- ¥Mail-



品番 MC8P-UVB3BLAV
代表感度 5V(4〜6V)/(W/m2
スペクトル範囲 301〜306nm(1/2)
295〜308.5nm(1/10)
290〜311.5nm(1/100)
ピーク304nm
校正不確かさ <6%
F2(余弦則応答) <6%
F3(直線性) <1%
動作温度 20〜+60℃
測定範囲 0〜(プローブ感度により)約0.8〜1.2W/m2
出力 DC0〜5V
0V=0W/m2、5V=1(約0.8〜1.2)W/m2
供給電源 DC15〜30V
付属 UVB域放射照度測定用プローブ、クォーツドームタイプ、ベース、水準器
シリカゲルカートリッジ、ケーブル側メスコネクタ、校正成績書
(コネクタ付ケーブルはオプション)
価格 ¥Mail-




■オプション
●コネクタ付ケーブル

品番 品名 備考 価格
MC8PM-12AA4-02M 4芯ケーブル2m M12-4極コネクタ付、
ケーブル片側切り放し
¥Mail-
MC8PM-12AA4-05M 4芯ケーブル5m ¥Mail-
MC8PM-12AA4-10M 4芯ケーブル10m ¥Mail-
MC8PM-12AA8-02M 8芯ケーブル2m M12-8極コネクタ付、
ケーブル片側切り放し
¥Mail-
MC8PM-12AA8-05M 8芯ケーブル5m ¥Mail-
MC8PM-12AA8-10M 8芯ケーブル10m ¥Mail-


●微電圧信号増幅変換器
品番 出力 入力範囲 初期入力範囲設定 備考 価格
MC8D-978TR3S DC4〜20mA -10〜+60mV 0〜20mA DINモジュール型(幅35mm)、
最小入力スパン2mV
¥Mail-
MC8D-978TR4S DC0〜10V ¥Mail-
MC8D-978TR5S DC4〜20mA 壁掛型、
最小入力スパン2mV
¥Mail-
MC8D-978TR6S DC0〜10V ¥Mail-


●微電圧発生器
※MC8D-978TR*Sシリーズのスケーリング設定はMC8D-778TCALで行います。

品番 対応機種 備考 価格
MC8D-778TCAL MC8D-978TR*Sシリーズ設定用 PC(RS232C)およびソフトウェアによる操作・設定 ¥Mail-
