歪検査器品番 MI4SM-4100LELシリーズ 【詳細表示】
商品番号 MI4SM-4100LELシリーズ 価 格

透明体の歪(ひずみ)に関する課題を解決する目視タイプの検査器です。
検査対象は中型サイズのサンプル

歪検査器
品番 MI4SM-4100LELシリーズ
価格は下記をご覧ください。

■特長
●ガラス・プラスチック製品の多種多様な歪に対応して適確な検査が行えます。
●直交ニコル法、円偏光法、鋭敏色法、セナルモン法のそれぞれの検査方法に適した機種を用意しており、用途に合わせて選択して頂けます。
●光源として高輝度LEDを採用しており、長寿命・省電力を実現しました。光源の交換にかかわるメンテナンスの手間やランニングコストを削減できます。
●単相AC100V~240Vの電源に対応でき、どこの国でもトランスのような変圧器を用いずに使用できます。
●アナライザーの高さ調整機構の有無を選択
●検査対象は中型サイズのサンプル。目視タイプの中で標準的な大きさです。
●MI4SM-4400LEL、4401LEL、4400BL、4401BLは波長板の差し替えで検査方法を選択。
●MI4SM-4410LEL、4411LELはレバー切り替えで検査方法を選択できます。


■試料について
●試料は透明なものに限ります。透過率の低い試料や拡散により透明度が低下した試料は検査できない場合があります。
●表面に凹凸がある試料やレンズのような曲率を有する資料は屈折液へ浸漬すれば、検査しやすくなります。


■検査方式
●観察検査方法
歪の有無、歪の分布状態、歪の種類や方向、これらを観察します。例えば、光ディスクの射出成型品を歪検査器で確認すると、検査方法の違いによって、下の様に見えます。( 観察物:透明なCDディスク )

●測定検査方法
歪の大きさ、歪の方向、これらを数値化・測定します。

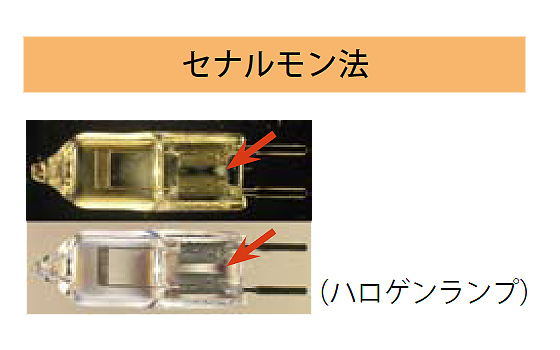

セナルモン法は、アナライザーを回し、明るいところが最も暗くなる角度を見つけて、歪の大きさを計算します。


■タイプ
品番 検査方式
直交ニコル法 円偏光法 鋭敏色法 セナルモン法
MI4SM-410*LEL - - -
MI4SM-420*LEL - - -
MI4SM-430*LEL - - -
MI4SM-440*LEL -
MI4SM-440*BL -
MI4SM-441*LEL - -

MI4SM-4100LEL/MI4SM-4101LEL
MI4SM-4200LEL/MI4SM-4201LEL
MI4SM-4300LEL/ MI4SM-4301LEL
MI4SM-4400LEL/MI4SM-4401LEL MI4SM-4400BL/MI4SM-4401BL
MI4SM-4410LEL/MI4SM-4411LEL


■仕様
品番 標準タイプ MI4SM-4100LEL MI4SM-4200LEL MI4SM-4300LEL
高さ可変式 MI4SM-4101LEL MI4SM-4201LEL MI4SM-4301LEL
検査方式 直交ニコル法 円偏光法 鋭敏色法
測定レンジ
繰り返し精度
測定範囲/観察範囲 200×200mm
測定波長
光 源 高輝度LED 白色3000K
ポラライザー(光源)有効寸法 200×200mm
アナライザー(AN)有効寸法 φ110mm

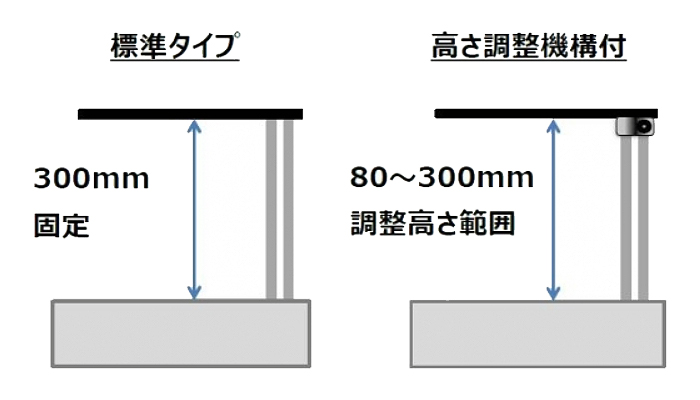

試料配置
スペース高さ
標準タイプ 300mm
高さ可変式 65~290mm
外観寸法(W×D×H) 280×375×415mm
重量(本体) 10kg
電 源 100-240VAC 50/60Hz
0.14A
消費電力 (本体) 14W
機器構成 歪検査器本体、ケーブル類
付属品 本体カバー 本体カバー、応力確認棒



品番 標準タイプ MI4SM-4400LEL MI4SM-4400BL MI4SM-4410LEL
高さ可変式 MI4SM-4401LEL MI4SM-4401BL MI4SM-4411LEL
検査方式 直交ニコル法
鋭敏色法
セルナモン法
直交ニコル法
鋭敏色法
セルナモン法
直交ニコル法
セルナモン法
測定レンジ Re:0~270nm
繰り返し精度
測定範囲/観察範囲 200×200mm 150×150mm 200×200mm
測定波長 セナルモン法:540nm
光 源 高輝度LED 白色3000K

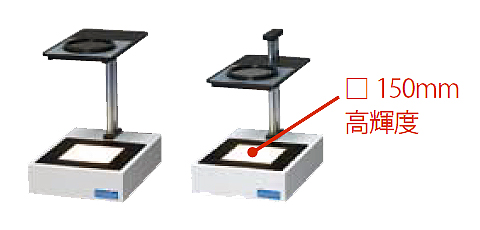

ポラライザー(光源)有効寸法 200×200mm 150×150mm
(高輝度)
200×200mm
アナライザー(AN)有効寸法 φ114mm φ80mm

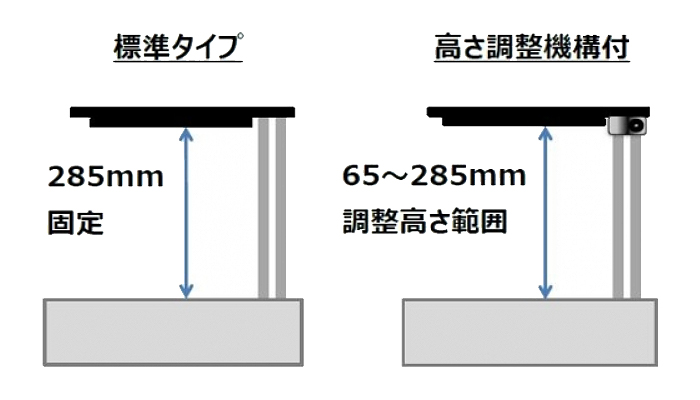

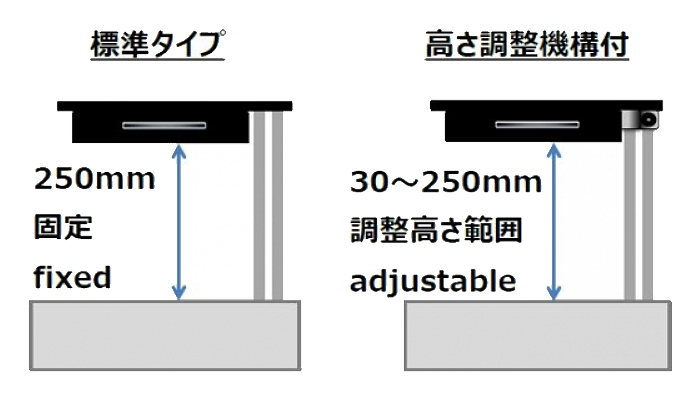

試料配置
スペース高さ
標準タイプ 285mm 250mm
高さ可変式 55~275mm 25~240mm
外観寸法(W×D×H) 280×375×430mm
重量(本体) 11kg 12kg
電 源 100-240VAC
50/60Hz 0.14A
100-240VAC
50/60Hz 0.3A
100-240VAC
50/60Hz 0.14A
消費電力 (本体) 14W 30W 14W
機器構成 歪検査器本体、ケーブル類、
1/4波長板、鋭敏色板
歪検査器本体、
ケーブル類
付属品 本体カバー、応力確認棒



運賃、および消費税は、記載価格には、含まれていません。
