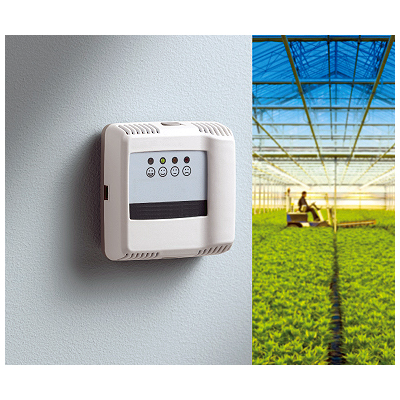

湿度+温度室内トランスミッタ/品番 MC8D45-17VS 【詳細表示】
商品番号 MC8D45-17VS 価 格
湿度+温度室内トランスミッタMC8D45-17VS ■湿度、温度に加えてCO₂測定、露点温度演算が可能
■CO2測定には精度・信頼性の高い二波長NDIR方式を採用
■DC0~10V、DC4~20mA、RS485、リレー出力が選択可能

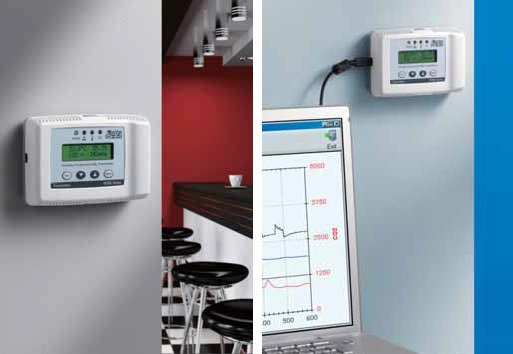

■USB電源により設置・配線前のパラメータ設定が可能
湿度+温度室内トランスミッタ
品番 MC8D45-17VS
価格は下記をご覧ください。
■特長
MC8D45□□およびMC8D46□□シリーズは、機種により以下の環境要素の測定、制御が可能な室内型トランスミッタです。

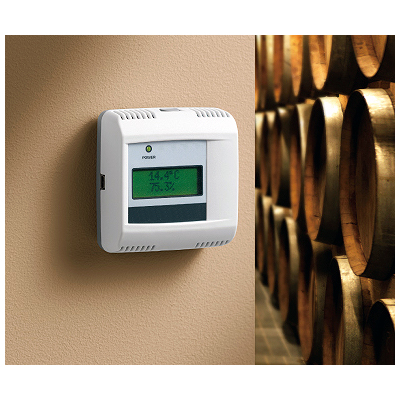

何れの機種もオプションで液晶ディスプレーを備えることもできます。
● 相対湿度(RH)
● 雰囲気温度(T)
● 二酸化炭素(CO2)
● 露点温度(DP、演算値)


このシリーズのトランスミッタは室内環境の空気質のモニタリングに適しており、人々の集うビルや公共・商業施設(学校、病院、劇場、ホール、職場、食堂など)における空気質のチェックが主な用途です。
MC8D45□□MC8D46□□シリーズの機能により、空調施設(温度、湿度)や換気システム(時間当たりの空気リサイクル量)の管理が可能で、“ASHRAE”や“IMC”規則に準じる良好な空気質と、省エネルギーという、ふたつの目的が達成できます。
出力はアナログ電圧DC0~10V、電流DC4~20mA、または、PCに接続できるModbus-RTUプロトコルのRS485で構成されており、後者では、複数のトランスミッタを同じネットワークに接続することが可能です。

相対湿度RHの測定には静電容量タイプのセンサを使用しています。
MC8D46□□シリーズでは、相対湿度および温度のセンサが、それぞれの校正データとともに、簡単に取替えができるモジュール形状で本体に含まれています。
これらのシリーズのトランスミッタは露点温度の情報も演算できます。
温度Tは高精度のNTCセンサで測定します。
CO2(二酸化炭素)の測定は特殊な赤外線方式のセンサ(NDIR:非分散型赤外線吸収法)によって行います。
この方式は、その二重フィルタと独特の測定方式により、正確で長期安定性に優れた測定を確実にします。
この赤外線方式のセンサは保護メンブレンを備えており、センサをほこりや空気中の不純物から保護し、
センサの長寿命を実現します。

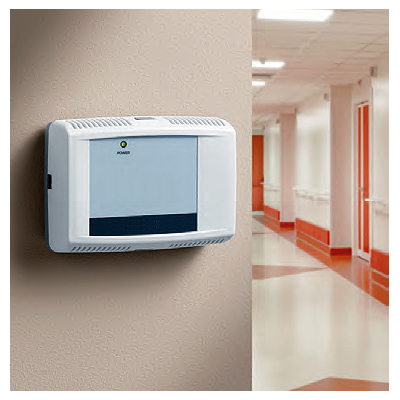

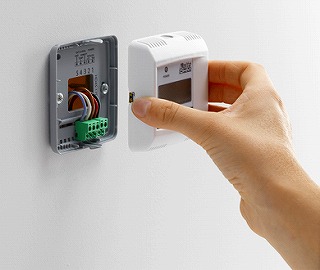

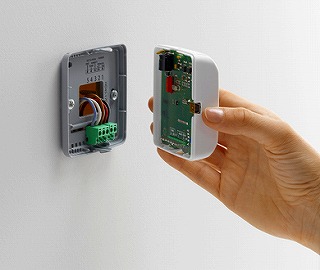

MC8D45□□MC8D46□□シリーズのトランスミッタは壁掛けが可能で、センサはすべて本体ケース内に収納されています。
トランスミッタはすべて出荷前に工場で校正されており、設置に際しての調整は不要です。
MC8D45□□MC8D46□□シリーズのトランスミッタは使い易く、すべての機能がユーザーによって設定できるため、様々な用途分野における多様なニーズを満足できます。

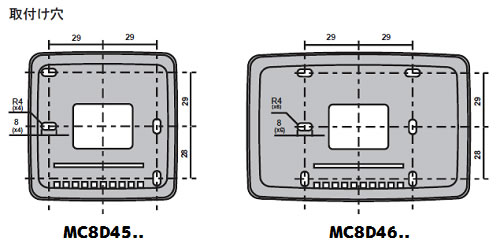

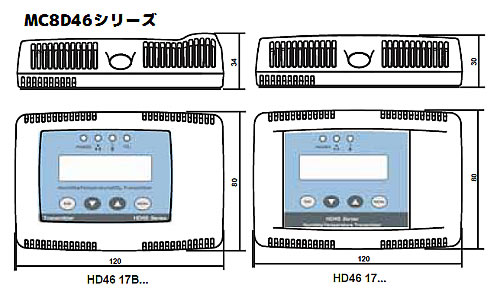

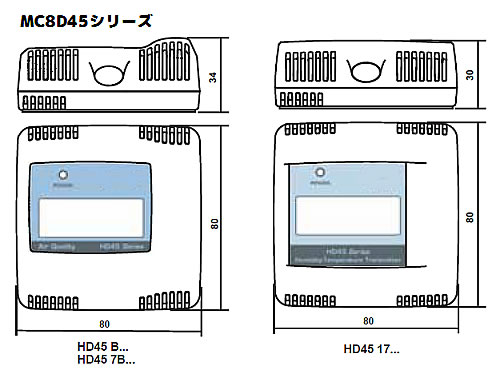

■外寸図



■仕様選択一覧
下記品番記号例を参考に、ご希望の用途に合ったサイズ・仕様を下記から選択して品番を作成し、[ メール ]かFAXでお問い合わせください。
(例)MC8D45-17DVS
MC8D45 型番
- -
17 センサ:
17 = 相対湿度 + 温度
7B = 温度 + CO2
B = CO2
D ディスプレー:
記号なし = ディスプレーなし
D = ディスプレー付き
VS 出力:
VS = アナログ出力DC0~10V
AS = アナログ出力DC4~20mA
SS = RS485 Modbus-RTU出力
RS = リレー出力
VRS = アナログ出力DC0~10V + リレー出力
ARS = アナログ出力DC4~20mA + リレー出力
SRS = RS485 Modbus-RTU出力 + リレー出力
※アナログ出力とRS485出力を兼備することはできません。

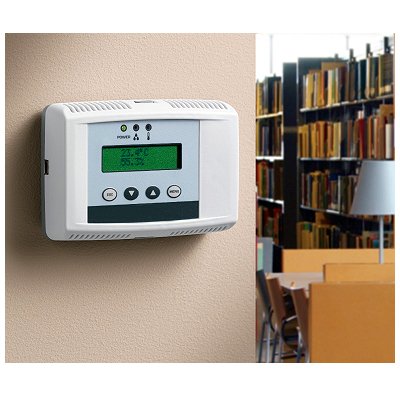

(例)MC8D46-17DVS
MC8D46 型番
- -
17 センサ:
17 = 相対湿度 + 温度
17B = 相対湿度 + 温度 + CO2
D ディスプレー:
記号なし = ディスプレー、キーボードなし
D = ディスプレー付き
DT = ディスプレーおよびキーボード付き
※オプション“DT”はオプション“R”または“SR”付の場合にのみ可能。
VS 出力:
VS = アナログ出力DC0~10V
AS = アナログ出力DC4~20mA
SS = RS485 Modbus-RTU出力
RS = リレー出力
SRS = RS485 Modbus-RTU出力+リレー出力
※アナログ出力とRS485出力を兼備することはできません。
※ オプション“VS”および“AS”は各測定要素に対してひとつのアナログ出力を含みます。
※ オプション“RS”および“SRS”は各測定要素に対してひとつの リレー出力を含みます。


■テクニカルデータ
●測定センサの特性:
■相対湿度RH (MC8D4517□□、MC8D4617□□、MC8D4617B□□)
センサ 静電容量型
測定範囲 0~100%RH -40~+85℃ 露点温度Td
センサ動作温度範囲 -40~+80℃
精度 温度範囲15~35℃ ±1.5%RH(0~90%の範囲)、
±2.0%RH(上記以外の湿度範囲)
上記温度範囲外 ±(1.5+1.5%rdg)%RH
露点温度 下表の通り
分解能 0.1%RH
温度依存性 全温度範囲において2%
ヒステリシスおよび再現性 1%RH
応答時間(T90) <20秒(空気流速2m/s、安定温度にて)
長期安定性 1%/年
■温度T (MC8D4517□□、MC8D457B□□、MC8D4617□□、MC8D4617B□□)
センサ NTC 10kΩ
測定範囲 -30~+85℃(-22~+185°F)
精度 電圧出力 ±0.2℃±測定値の0.15%(0~70℃の範囲)
±0.3℃±測定値の0.15%(-30~0℃、70~85℃の範囲)
電流出力 ±0.5℃±測定値の0.15%(-30~+85℃の範囲)
分解能 0.1℃
応答時間(T90) <30秒(空気流速2m/sにて)
長期安定性 0.1℃/年
■二酸化炭素CO2 (MC8D457B□□、MC8D45B□□、MC8D4617B□□)
センサ 二波長NDIR方式
測定範囲 0~5000ppm
センサ動作温度範囲 0~50℃
精度 ±(50ppm+測定値の3%)、20℃、1013hPaにて
分解能 1ppm
温度依存性 0.1%FS/℃
応答時間(T90) <120秒(空気流速2m/s、安定温度にて)
長期安定性 測定値の5%/5年
■露点温度Tdの精度(℃)
露点温度は相対湿度および温度の校正精度に依存する演算量です。


■ 露点温度の精度(℃)
  相対湿度(%)
10 30 50 70 90 100
温度(℃) -20 0.92 0.49 0.3 0.22 - -
0 1.05 0.56 0.35 0.25 0.2 0.18
20 1.18 0.75 0.45 0.34 0.27 0.23
50 1.27 0.88 0.56 0.42 0.33 0.3
100 1.3 1.17 0.76 0.58 0.47 0.42


■トランスミッタ本体の特性
測定周波数 3秒毎1測定サンプル  タイムスタンプなし
データ保存容量 2,304データ
データ保存インターバル 30秒、1分、5分から選択
保存値は選択インターバル中の3秒毎測定値の平均値
シリアル出力 USB対応シリアル出力 RS485 Modbus-RTU
(アダプタ付mini-USB/USBケーブル、型式RS45
またはRS45I)(MC8D45□□S、MC8D46□□Sのみ)
※汎用USBケーブルは使用できません。
保存データの保全 無期限に保全
アナログ出力 DC0~10V(RLmin>10kΩ)(測定範囲外DC11V出力)
DC4~20mA(RLmax=400Ω)(測定範囲外DC22mA出力)
リレー出力 2ステートリレー(MC8D45□□R、MC8D46□□Rのみ)
接点容量:最大1A、DC30V、抵抗負荷にて
供給電源 AC24V±10%(50/60Hz)またはDC15~35V
消費電力 100mW(電流出力を除く機種)、400mW(電流出力機種)
安定化時間 15分(定格精度を保証するための時間)
本体の動作温度範囲 0~50℃
本体の動作湿度範囲 0~90%RH、結露なきこと
外形寸法 80×80×30mm(MC8D45□17□□)
80×80×34mm(MC8D45□B□□およびMC8D45□7B□□)
120×80×30mm(MC8D46□17□□)
120×80×34mm(MC8D46□17B□□)
重さ 50g
本体ハウジング材質 ABS樹脂(保護等級IP30)


■機種一覧
●MC8D45シリーズ

品番 湿度 温度 CO2 アナログ出力 RS485出力 リレー出力 LCD LED
MC8D45-17VS   ○(2出力)       電源
MC8D45-17AS   ○(2出力)       電源
MC8D45-17SS         電源
MC8D45-17RS       ○(1出力)   電源
MC8D45-17VRS   ○(2出力)   ○(1出力)   電源
MC8D45-17ARS   ○(2出力)   ○(1出力)   電源
MC8D45-17SRS     ○(1出力)   電源
MC8D45-17DVS   ○(2出力)     電源
MC8D45-17DAS   ○(2出力)     電源
MC8D45-17DSS       電源
MC8D45-17DRS       ○(1出力) 電源
MC8D45-17DVRS   ○(2出力)   ○(1出力) 電源
MC8D45-17DARS   ○(2出力)   ○(1出力) 電源
MC8D45-17DSRS     ○(1出力) 電源
MC8D45-7BVS   ○(2出力)       電源
MC8D45-7BAS   ○(2出力)       電源
MC8D45-7BSS         電源
MC8D45-7BRS       ○(1出力)   電源
MC8D45-7BVRS   ○(2出力)   ○(1出力)   電源
MC8D45-7BARS   ○(2出力)   ○(1出力)   電源
MC8D45-7BSRS     ○(1出力)   電源
MC8D45-7BDVS   ○(2出力)     電源
MC8D45-7BDAS   ○(2出力)     電源
MC8D45-7BDSS       電源
MC8D45-7BDRS       ○(1出力) 電源
MC8D45-7BDVRS   ○(2出力)   ○(1出力) 電源
MC8D45-7BDARS   ○(2出力)   ○(1出力) 電源
MC8D45-7BDSRS     ○(1出力) 電源
MC8D45-BVS     ○(2出力)       電源
MC8D45-BAS     ○(2出力)       電源
MC8D45-BSS           電源
MC8D45-BRS         ○(1出力)   電源
MC8D45-BVRS     ○(2出力)   ○(1出力)   4 LDE
CO2 レベル
MC8D45-BARS     ○(2出力)   ○(1出力)
MC8D45-BSRS       ○(1出力)
MC8D45-BDVS     ○(2出力)     電源
MC8D45-BDAS     ○(2出力)     電源
MC8D45-BDSS         電源
MC8D45-BDRS         ○(1出力) 電源
MC8D45-BDVRS     ○(2出力)   ○(1出力) 電源
MC8D45-BDARS     ○(2出力)   ○(1出力) 電源
MC8D45-BDSRS       ○(1出力) 電源
























●MC8D46シリーズ

品番 湿度 温度 CO2 アナログ出力 RS485出力 リレー出力 LCD LED
MC8D46-17VS   ○(2出力)       電源
MC8D46-17AS   ○(2出力)     電源
MC8D46-17SS       電源
MC8D46-17RS       ○(2出力)   電源
RH+T
MC8D46-17SRS     ○(2出力)
MC8D46-17DVS   ○(2出力)   LCDのみ 電源
MC8D46-17DAS   ○(2出力)   LCDのみ 電源
MC8D46-17DSSS     LCDのみ 電源
MC8D46-17DTRSS       ○(2出力) 電源
RH+T
MC8D46-17DTSRSS     ○(2出力)
MC8D46-17BVSS ○(2出力)       電源
MC8D46-17BASS ○(2出力)       電源
MC8D46-17BSSS       電源
MC8D46-17BRSS     ○(3出力)   電源
RH+T+CO2
MC8D46-17BSRSS   ○(3出力)
MC8D46-17BDVSS ○(2出力)     LCDのみ 電源
MC8D46-17BDASS ○(2出力)     LCDのみ 電源
MC8D46-17BDSSS     LCDのみ 電源
MC8D46-17BDTRSS     ○(3出力) 電源
RH+T+CO2
MC8D46-17BDTSRSS   ○(3出力)












■オプション
品番 備考
MC8DL-14S トランスミッタ設定、データダウンロード用
Windows OS対応
MC8DM-46S 校正済み(MC8D46シリーズのみ)
MC8RS-45S USB(PC)-mini-USB(トランスミッタ)コネクタ
トランスミッタへの電源供給機能あり
MC8RS-45IS USB(PC)-mini-USB(トランスミッタ)コネクタ
トランスミッタへの電源供給機能なし
MC8D-45KI-1T-1 セット内容:MC8RS-45S、MC8DL-14S
MC8D-45KI-2T-2 セット内容:MC8RS-45IS、MC8DL-14S
※汎用USBケーブルは使用できません。


運賃、および消費税は、記載価格には、含まれていません。
