回転速度検出器/品番 M1398PB-141M 【詳細表示】
商品番号 M1398PB-141M 価 格
回転速度検出器M1398PB-141M 機械操作のシャフトスピードを検出するモーションセンサです。 回転速度検出器
品番 M1398PB-141M
価格は下記をご覧下さい
■タイプ
M1398PB-141M M1398PB-152M

M1398L-N20ME1M
M1398TC-152M

M1398L-N20ME1M

■概要
<回転速度検出器(M1398PB-141M)>
機械装置のシャフトスピードがあらかじめ回転速度検出器によって設定された速度より降下すると、出力リレーが動作しスピード検出となります。回転速度検出器は屋外でも支障なく使用でき、機械装置の回転をカップリングで連結することなく、無接触でスピード検出モーションセンサーです。
●デジタルスイッチを内蔵していますので、現場で任意の動作回転数に設定出来ます。
●検出片との距離は、18mmまで可能ですので機械の振動等影響を受けることがありません。
●起動補償タイマを内蔵していますので、制御回路が簡単になります。
●フリー電源化で、100V、200Vの接続間違いがありません。
●軽量、小型化、高機能化したモデルです。
●悪環境で使用できる保護構造IP67です。
●アルミ製ケースで腐食に強いです。


<回転速度検出器(近接スイッチ別置タイプ)(M1398PB-152M+M1398L-N20ME1M)>
検出場所のスペースがせまく、本体を取付けできない場合、近接スイッチ部と本体部を離して設置できます。
又、検出場所が比較的高温で(+70Cまで)、本体部を設置出来ない様な場所や、取付場所が高所であったり人が近づけない様な箇所に設置が出来、検出場所から離れた現場で回転数の設定が出来るモーションセンサです。
●M1398PB-141Mと同機能です。
●検出片との距離は18mmまで可能です。
●40mm×40mm×53mmの近接スイッチを現場に取付けるだけでスペースを必要としません。
●近接スイッチと本体は、約2mのケーブルで接続してあります。
●配線距離は、1.25m㎡3芯シールドケーブルを使用する事によって、1kmまで配線可能です。
●近接スイッチには、検出LED付ですのでパルス発信の有無を確認出来ます。


●盤内取付型回転速度検出器(近接スイッチ別置タイプ)(M1398TC-152M+M1398L-N20ME1M)
別置形近接スイッチを検出場所に取付け、盤内取付の変換器よりスピード検出出来る、省スペース型のモーションセンサです。
従って、検出場所から離れた制御室より速度制御が出来、各検出場所からの変換器を盤内に並べて取付けることにより、一括集中して制御することが出来ます。
●M1398PB-141Mと同機能です。
●40mm×40mm×53mmの近接スイッチを現場に取付けるだけでスペースを必要としません。
●配線距離は、1.25m㎡3芯シールドケーブルを使用する事によって、1kmまで配線可能です。
●検出片との距離は18mmまで可能です。
●防水型の中継用コネクタ形端子台を付属していますので、シールドケーブルによる延長が簡単です。

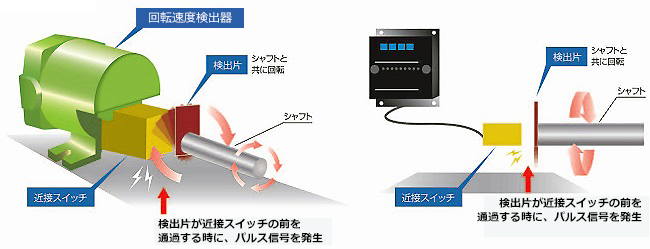

■取付例
シャフトに取り付けた磁性体の検出片を無接触で検出し、電気信号を発生します。
シャフトに取りついた検出片はシャフトと共に回転し、パルス信号を発生します。
パルス信号の周期はシャフトの回転速度に応じて変化しますので、本機はその周期により回転速度を検出します。


■タイプ
品番 M1398PB-141M M1398PB-152M
+
M1398L-N20ME1M
M1398TC-152M
+
M1398L-N20ME1M
定格 2000P/min
動作 2~999P/min
検出動作は2P検出後となりますので、検出時間を確認ください。
検出動作時間=(60秒/回転数rpm)×2パルス/検出羽根数
検出精度 ±1%
検出片 磁性体 t1x40x40mm以上
接続ケーブル - 標準 約2m付属 -
タイマ 0~30秒
検出距雕 18mm以下
出力接点 1C接点
接点容量 250V AC2A
許容温度 -10~+55℃ -25~+70℃(近接スイッチ)
-10~+55℃(変換器)
電源 AC80~135V 160~230V 50/60Hz
保護構造 IP67 IP67(近接スイッチ)
IP40(変換器)
途装色 マンセル 7.5GY 6/10 マンセル N1.5
価格 ¥74,500 ¥76,300 ¥72,600

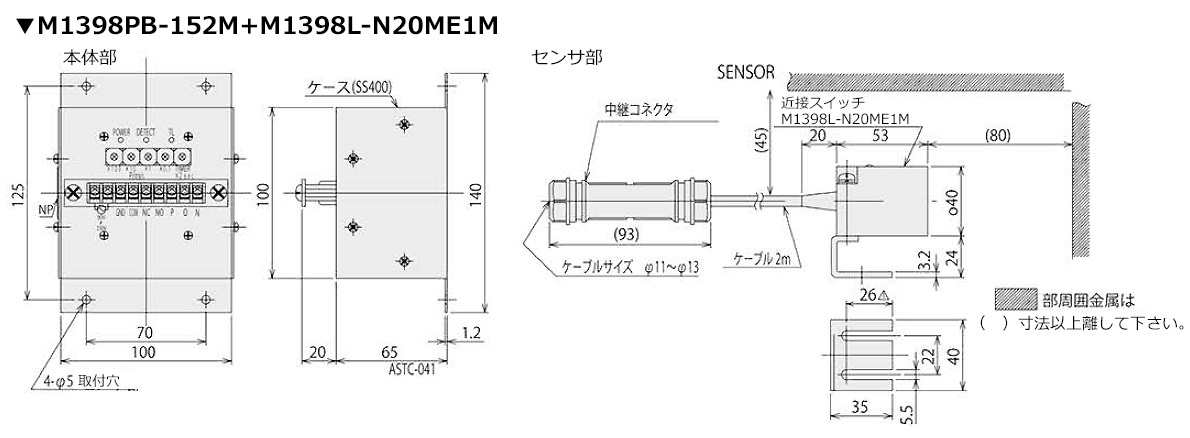

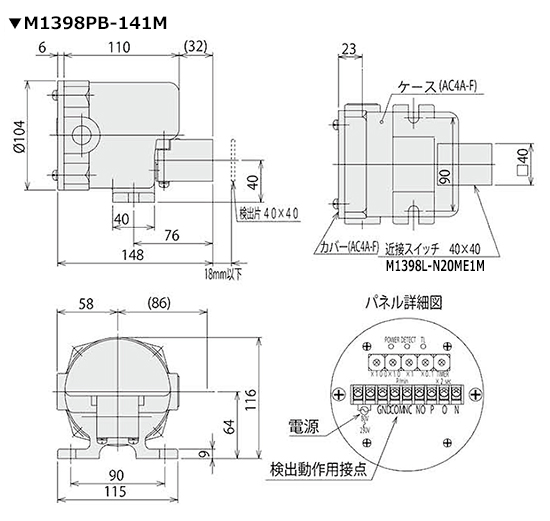

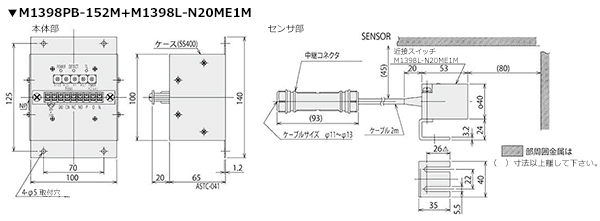

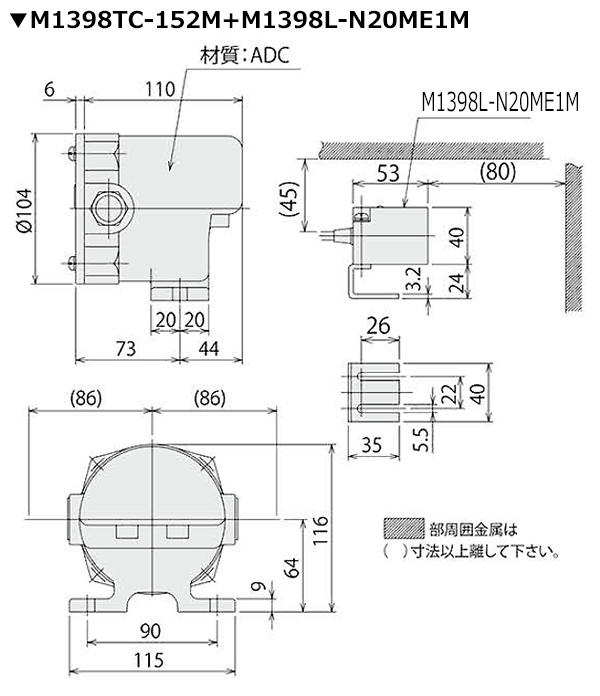

■外形図

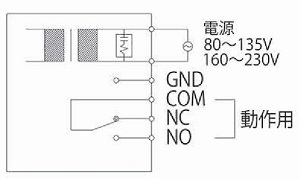

■接続図

運賃、および消費税は、記載価格には、含まれていません。
