携帯型振動診断器/ 品番 M161K-220J 【詳細表示】
商品番号 M161K-220J 価 格
携帯型振動診断器M161K-220J

回転機械の振動原因を分析し、自動診断機能で保全業務を強力にバックアップするポータブル振動診断器です

携帯型振動診断器
品番 M161K-220J
価格 ¥Mail

■設備診断器機能
●おまかせ診断
 初級者も安心の全自動診断
●デュアルオペレーション方式
 タッチパネルとシートキーの両入力に対応
●2WAY表示
 縦横切り替え可能で各種グラフを見やすく表示
●回転速度の自動検出
 可変速設備の診断にも対応
●高解像度FFT
 最小0.00078Hzの分解能で異常要因の高度な解析が可能
●多様な周波数フィルター
 機種変更による数値変化を軽減
●トリガー計測
 固有振動数などの測定に最適
●高速計測
 24bit ADコンバーター採用により、
 全モード同時計測し、測定時間を短縮
●小型・軽量
 持ち運び便利なポケットサイズ
●IP67の防塵・防水性
 雨天時や粉塵環境での測定も安心
●豊富なデータベース
 約2500のベアリング情報(玉径、玉数など)を標準装備
●オンライン測定
 1ch用の常時監視が可能

■データ管理ソフト機能
●多機能なデータ管理ソフト
 警報レベル自動演算、スケジュール作成や診断報告書作成などの
 強力支援機能搭載
●高度解析機能
 ハーモニック、サイドバンド、オーダーなどの
 高度な異常要因分析が可能
●旧モデルにも対応
 データ管理ソフトは、「SMK-210HE」設備診断器の測定データも
 管理可能
●常時監視システムとの連携
 コンパクトモニタリングユニット(別売)の出力データをデータ
 管理ソフトで取込可能
 オンライン設備診断システム(別売)へのデータ移行も可能
●データ転送方式
 SDカードまたはUSBケーブル

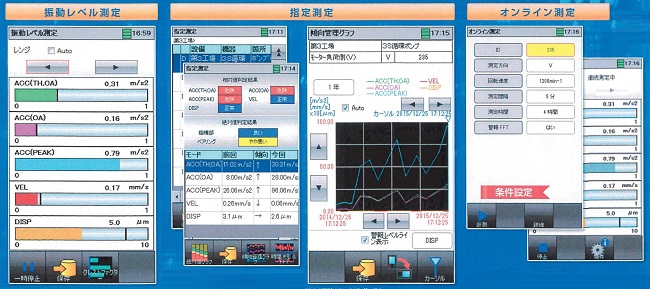

■計測機能


●振動レベル測定
 全モードの振動値をリアルタイムでカラフルに表示します
●指定測定
 データ管理ソフトのデータベースから測定順路リストを作成し、手軽に現場データの収集が可能です。複数順路の登録も可能です。
●オンライン測定
 定期的に自動で振動データを採取する機能です。1ch用の常時監視システムとしても活用できます。
 ※オプションのUSB充電用ACアダプターが必要です。

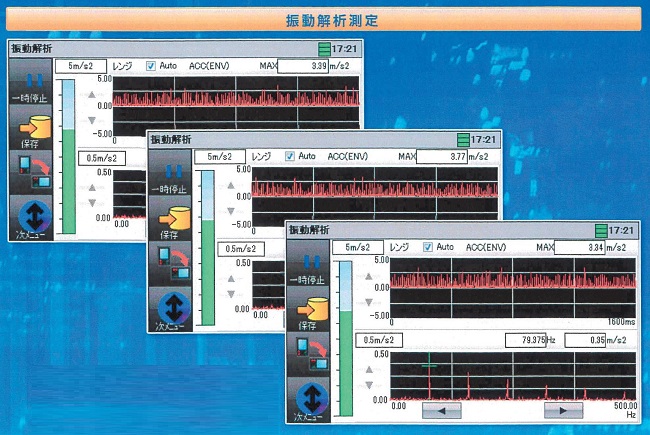

●振動解析測定
最大12800ラインの高解像度で振動波形をリアルタイム解析します。トリガー計測や、Window関数の設定により、解析に必要なデータを確実に採取可能です。

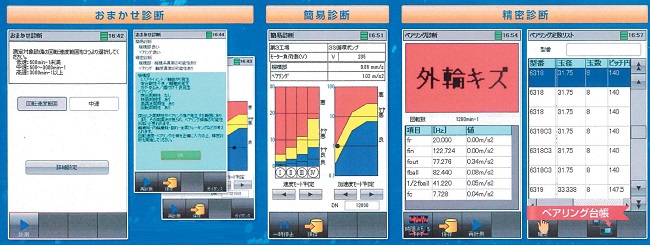

■診断機能

●おまかせ診断
おおよその回転速度(高速/中速/低速)を入力するだけで、自動で簡易診断と精密診断を行い、異常が疑われる場合は、推奨する診断アクションをガイダンス表示します。
●簡易診断
ISO規格を参考にした基準やメーカー独自基準に基づく絶対値判定
を行います。
●精密診断
設備の部位毎に専用ロジックによる自動診断を行います。
・ベアリング診断 ・ギア診断 ・機構部診断
・ポンプ・ファン/ブロワー診断 ・モーター診断
●精密診断機能
・ベアリング診断
 内輪キズ、外輪キズ、転動体キズ、保持器欠陥
・ギア診断
 片当たり、軸芯ズレ、歯の摩耗、歯形誤差、局所異常
・機構部診断
 アンバランス、ミスアライメント、軸曲がり、
 架台剛性不良、軸摩耗、ガタ・ユルミ、据付不良
・ポンプ・ファン/ブロワー診断
 圧力脈動、一様摩耗、偏摩耗、局所異常
・モーター診断
 高周波振動、電源不平衡


■設備診断器仕様
品番 M161K-220J
●振動計測部
入力信号 振動ピックアップ信号 1チャンネル
測定モード
測定周波数範囲
(初期値)
測定レンジ
測定モード 測定周波数範囲
(初期値)
測定レンジ
加速度ACC(TH,OA) 5~20k Hz 500 m/s20-P
(1m/s2≒0.1G) ※1
加速度ACC(OA) 1k~20k Hz
加速度ACC(PEAK) 1k~20k Hz
加速度ACC(ENV) 1k~20k Hz
速度VEL 5~1k Hz 500mm/s0-P ※1
変位DISP 5~1k Hz 5000μmP-P
周波数
フィルター
測定モード HPF LPF
加速度ACC(TH,OA) 5、10、15、20、
100、200、500、
1k、2k、5k、10k、
15k、20k Hz
1k、2k、5k、10k、
15k、20k Hz
加速度ACC(OA)
加速度ACC(PEAK)
加速度ACC(ENV)
速度VEL 5、10、15、20、
100、200、500、1k Hz
100、200、250、
500、1k、2k Hz
変位DISP 100、200、250、
500、1k Hz
ダイナミック
レンジ
88dB以上
解析周波数
レンジ
10、20、50、100、200、500、1k、2k、5k、10k、20k Hz(F.S)
Window関数 レクタンギュラー、ハミング、ハニング、フラットトップ
分解能 解析周波数レンジの
1/100、1/200、1/400、1/800、1/1600、1/3200、1/6400、1/12800
●ソフト機能仕様
測定 おまかせ診断、簡易診断、精密診断、振動レベル測定、
振動解析測定、指定測定、オンライン測定
表示 振動レベル、相対値・絶対値判定結果、傾向管理グラフ、絶対値判定グラフ、
振動時間波形、周波数スペクトル、振動計測マスター、ベアリング台帳
● 一般仕様
表示 TFTカラー液晶・バックライト付
外部メモリー 1GB SDカード(カードスロットに収納)
メイン電源 充電池パック(リチウムイオン充電池)
連続動作時間 2時間以上
※充電池パック2個装着時は5時間以上
充電時間 15時間以内
※急速充電器(オプション品)使用時:約3時間
本体保護構造 防塵防水構造(IP67)
使用温度範囲 0~50℃(40℃ 85%RHの水分量以下,非結露)
保存温度範囲 -10~60℃(40℃ 85%RHの水分量以下,非結露)
外形寸法 85W×30D×155H(mm)
質量 約380g(充電池パック2個装着時)
付属品 設備診断器本体x1(M161K-220J)
振動ピックアップx1(M161U-616E-C1-NDJ)
マグネットx1
充電池パックx1(M161K-9502J)
SDカード 1GBx1(M161SD6-001GHJ)
USBケーブルx1
キャリングケースx1(M161K-9701AJ)
取扱説明書x1
データ管理ソフト(M161K-9805-JJ):ソフトCDx1、ユーザーズマニュアルx1


■データ管理ソフト仕様
データ管理件数 設備管理 最大10,000件
振動レベルデータ 最大10,000,000件
振動波形データ 最大30,000件
振動波形初期データ 最大10,000件×5モード
メモデータ 最大10,000,000件
ファイル形式 CSV形式
データ転送方法 USB USBケーブル
メモリーカード 1GB SDカード
データ表示・出力 振動データ 相対比較グラフ、相互比較グラフ、
振動時間軸波形、振動周波数解析結果
振動周波数解析結果3次元表示、簡易/精密診断報告書
診断報告書・振動DCデータExcel®出力
メモデータ 相対比較グラフ、相互比較グラフ
点検情報 点検スケジュール管理
データ登録管理 IDコード、機器仕様、診断条件、点検ルート、
スケジュール、機器保守機能、ベアリング台帳
動作環境 パソコン PC/AT100%互換機
CPU、RAM:OS推奨スペック以上
USBポートまたはSDカードリーダー/ライター
OS Windows Vista®、Windows®7、
Windows®8、Windows®8.1
プリンター Windows®対応プリンター
ネットワーク クライアント/サーバー型対応可能
※別売製品(コンパクトモニタリングユニット)からデータ取込し、簡易診断や精密診断が実施できます。


■オプション
品番 品名 価格
M161U-601R-DJ 携帯型振動診断器振動ピックアップ ¥Mail
M161U-616E-C1-NDJ 携帯型振動診断器振動ピックアップ ¥Mail
M161K-9502J 携帯型振動診断器充電池パック ¥Mail
M161K-9503J 携帯型振動診断器急速充電器 ¥Mail
M161K-9504J 携帯振動診断器USB充電用ACアダプター ¥Mail
M161SD6-001GHJ 携帯型振動診断器SDカード 1GB ¥Mail
M161J-01-9J 携帯振動診断器切替ボックス用接続ケーブル ¥Mail
M161K-9701AJ 携帯型振動診断器キャリングケース ¥Mail
M161K-8310CJ 携帯振動診断器12チャンネル切替ボックス ¥Mail
M161K-9805-JJ 携帯型振動診断器クライアントソフト ¥Mail


運賃、および消費税は、記載価格には、含まれていません。
