■特長 ファンクション・ジェネレータ、任意波形、パルス、高調波、アナログ/デジタル変調、周波数カウンタの機能を搭載しており、モデルによりDC近傍から最高60MHz、さらには200 MHzの幅広い信号エミュレーション・アプリケーションを処理することができます。
安定した正確な低歪信号を生成するためにダイレクト・デジタル・シンセサイザ(DDS)技術を利用しています。
●200MHz, 160MHz, 100MHz、60MHz 最高出力周波数
●500MSa/sサンプル・レート
●14ビット 垂直分解能
●2チャンネル出力, 全機能
●2ppm 高周波数安定度
●-115dBc/Hz (10MHz) 低位相ノイズ

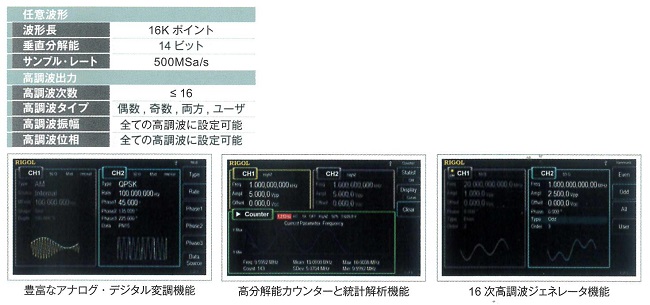

●多様なアナログとデジタル変調機能
●内蔵150波形
●内蔵7桁/s、 200MHz カウンタ
●16次高調波ジェネレータ機能標準搭載
●インタフェース:USBホスト&デバイス、LAN(LXI)
●7インチ液晶ディスプレィ (800 x 480)
■仕様
| 品番 |
M2685DG-4062R |
M2685DG-4102R |
M2685DG-4162R |
M2685DG-4202R |
| チャンネル |
2 |
| 最高周波数 |
60 MHz |
100 MHz |
160MHz |
200MHz |
| サンプル・レート |
500 MSa/s |
| 波形 |
| 標準波形 |
正弦波, 方形波, ランプ, パルス, ノイズ, 高調波 |
| 任意波形 |
150種類,含む 正弦波, 指数立上り, 指数立下り, 心電図,
ガウス, ヘイバーサイン,ローレンツ, トーン信号, DC, その他 |
| 周波数範囲 |
| 正弦波 |
1μHz~60MHz |
1μHz~100MHz |
1μHz~160MHz |
1μHz~200MHz |
| 方形波 |
1μHz~25MHz |
1μHz~40MHz |
1μHz~50MHz |
1μHz~60MHz |
| ランプ |
1μHz~1MHz |
1μHz~3MHz |
1μHz~4MHz |
1μHz~5MHz |
| パルス |
1μHz~15MHz |
1μHz~25MHz |
1μHz~40MHz |
1μHz~50MHz |
| 高調波 |
1μHz~30MHz |
1μHz~50MHz |
1μHz~80MHz |
1μHz~100MHz |
| ノイズ(-3dB) |
60MHz周波数帯域 |
80MHz周波数帯域 |
120MHz周波数帯域 |
120MHz周波数帯域 |
| 任意波形 |
1μHz~15MHz |
1μHz~25MHz |
1μHz~40MHz |
1μHz~50MHz |
| 分解能 |
1μHz |
| 精度 |
±2ppm,18℃~28℃ |
| 出力特性 |
| 振幅 |
(50Ω負荷) |
| レンジ |
≦20MHz:1mVpp~10Vpp |
≦60MHz:
1mVpp~5Vpp |
≦70MHz:1mVpp~5Vpp |
| - |
≦100MHz:
1mVpp~2.5Vpp |
≦120MHz:1mVpp~2.5Vpp |
| - |
- |
≦160MHz:
1mVpp~1Vpp |
≦200MHz:
1mVpp~1Vpp |
| 精度 |
>10mVpp、自動(代表値):(1kHz 正弦波、0V オフセット)
設定値の±1%±2mVpp |
| 単位 |
Vpp, Vrms, dBm |
| 保護 |
短絡保護,オーバーロード・リレー動作時,自動的にメイン出力無効可 |
| 変調特性 |
| 変調タイプ |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| バースト特性 |
| キャリア波形 |
正弦波, 方形波, ランプ, パルス, ノイズ, 任意波形(DCを除く) |
| キャリア周波数 |
2mHz~60MHz |
2mHz ~100MHz |
| バースト・カウント |
1~1,000,000 または 無限 |
| スタート/ストップ位相 |
0°~360° |
| 内部周期 |
2μs~500s |
| ゲート・ソース |
外部トリガ |
| トリガ・ソース |
内部, 外部または手動 |
| トリガ遅延 |
0ns~85s |
| カウンタ仕様 |
| 機能 |
周波数, 周期, 正方向 / 負方向パルス幅, デューティ比 |
| 周波数分解能 |
7 桁/s |
| 周波数レンジ |
1uHz~200MHz |
| 一般 |
| 寸法 ・ 重量 |
313mm (W) × 160.7mm (H) × 116.74mm (D) ・ 3.2kg |
| 価格 |
¥118,000.- |
¥148,000.- |
¥198,000.- |
¥229,000.- |
■オプション
| 品番 |
品名 |
価格 |
| M2685A-5040KR |
40dBアッテネータ |
¥Mail |
| M2685AG-G1R |
ソフトキャリングバッグ |
¥Mail |
| M2685M-DG4000R |
ラックマウントキット |
¥Mail |
| M2685S-TTR |
PCソフトウェア |
¥Mail |
|
