電線探索器ケーブルロケーター/ 品番 M74FK-2042F 【詳細表示】
商品番号 M74FK-2042F 価 格

視ずらい場所を容易に確認できるケーブルロケーターです

電線探索器ケーブルロケーター
品番 M74FK-2042F
価格 ¥99,500

■特長
●追加機器なしであらゆる用途に対応 (ケーブルの印加状態は不問)
●セットには送信機と受信機が同梱
●実績あるデジタル・コード処理を送信側が施すことにより、信号をはっきりと識別
●送信レベル、送信コード、および外部電圧を表示する LC ディスプレイを備えた送信機
●受信信号のレベルとコード、および印加状態を表示する、バックライト付き LC ディスプレイを備えた受信機
●受信信号感度の調整 (自動または手動)
●受信信号 (増幅なし) の切り替え可能
●自動電源オフ
●暗所作業用のトーチ・ランプ機能
●複数の信号を区別するため、延長用に追加の送信機が利用可能
●安全性適合
入力はすべて EN61010-1 CAT III 300 V 等級に準拠しています。

■使用例

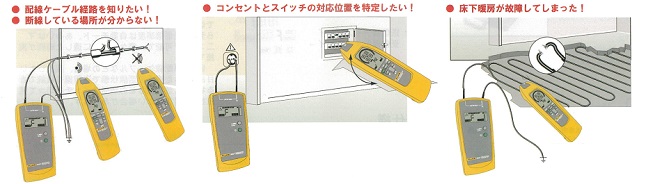

●配線ケーブル経路を知りたい・断線している場所が分からない
配線ケーブルは、通電のない開放状態にします。
確認したい配線ケーブルに本器の送信機プラス端子を接続し、それ以外のケーブルと送信機のマイナス端子はアースに接続します。
受信機の検出状態を確認しながらトレースすることで実際には目視できない壁の中などに敷設されたケーブルの経路を調べることができます。
また、対象のケーブルが断線している場合には、受信機が断線箇所を通過すると信号を検出しなくなるため、場所の特定にも役立ちます。
●コンセントとスイッチの対応位置を特定したい
古い設備などでは、ブレーカーとコンセントの対応ラベルが消失していることがあります。
上図のように、本器の送信機を確認したいコンセントに接続し、受信機で信号を検出することで、対応する位置を特定できます。
この使用方法では、切断スイッチを切らずに通電状態のまま送信機をコンセントのライブ(L)と二ュートラル(N)端子に接続することができます。
スイッチを切って、配線ケーブルが開放状態で使用できる場合は、送信機のマイナス端子側は二ユートラル(N)ではなくアース(E)に接続した方が、一般的には送受信感度が向上しますので確認しやすくなります。
●床下暖房が故障してしまった
通電のない開放状態で、配線ケープルの断線例と同様の手順により、床板をすべてはがすことなく電気式床下暖房における断線箇所が特定できます。
●地中のケーブルも調べられる
送信機の接続が可能であれば、地中に埋設されてるケーブル探索にも使うことができます。
環境や測定条件に左右されますが、最大深度は2.5m程度まで可能です。

■概要
本器は送信機と受信機からなるケーブルロケーターです。
確認したい対象の配線ケーブルなどに送信機から信号を注入し、ケーブル周囲に生じる磁界を受信機に内蔵されたコイルで検出します。
受信機の大型ディスプレイには受信感度が表示されるほか、受信機が発する検知音によって確認することもできます。

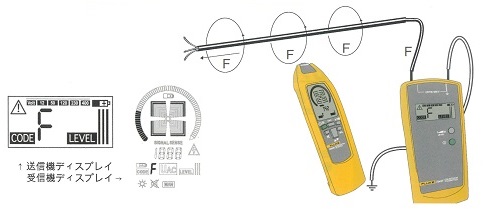

送信機が発生させる変調信号はデジタル・コード化されているため(上図の例では「F」)、受信機に表示されるコードを確認することによって干渉信号などによる誤検出ではないことが分かります。
送信機の信号強度は3段階から変更可能です。受信機感度は自動モード、あるいはマ二ユアルでも変更が可能で、様々な用途に適した確認が実施できます。
確認の対象が電源配線ケーブルなどの場合、実施したい目的に応じて通電したままの活線状態で送信機を接続できる場合と、接続前に分電盤などの切断スイッチを切って開放状態にしなければならない
場合があります。

■仕様
品番 M74FK-2042F
画像
技術仕様 電圧測定レンジ 送信機 12V、50V、120V、230V、400V
周波数レンジ 送信機 0~60Hz
出力信号 送信機 125kHz
電圧 送信機 最大400VAC/DC
ケーブル位置の
追跡深度
受信機 0~2.5m
(壁内/地中のケーブル)
主電圧検出 受信機 0~0.4m
環境仕様 作動温度 送信機 0~40℃
受信機 0~40℃
保管温度 送信機 -20℃~+60℃
受信機 -20℃~+60℃
湿度
(結露なし)
送信機 最大80%(相対湿度)
受信機 最大80%(相対湿度)
作動高度 送信機 最高2000m
受信機 最高2000m
安全性 電気安全 EN61010-1
過電圧カテゴリー CATIII300V
一般仕様 サイズ 送信機 190mm×85mm×50mm
受信機 250mm×65mm×45mm
重量 送信機 0.45kg
受信機 0.36kg
バッテリー 送信機 1.5V電池6本
受信機 9V電池1本


■オプション
品番 品名 価格
M74FK-2042TF 追加送信機 ¥52,500

運賃、および消費税は、記載価格には、含まれていません。
