バッテリーチェッカー/品番 MF12T-3554H 【詳細表示】
商品番号 MF12T-3554H 価 格
●鉛蓄電池の劣化診断をさらにスピーディーに
●測定から保存まで最速 約2 秒、従来機種(MF12H-3554)と比較して60%短縮
●タブレット・スマートフォンで 簡単レポート作成
バッテリーチェッカー
品番 MF12T-3554H
価格は下記をご覧ください。
■特長

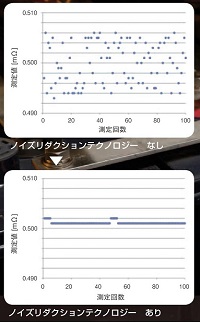

●耐ノイズ性向上:ノイズ重畳時の比較

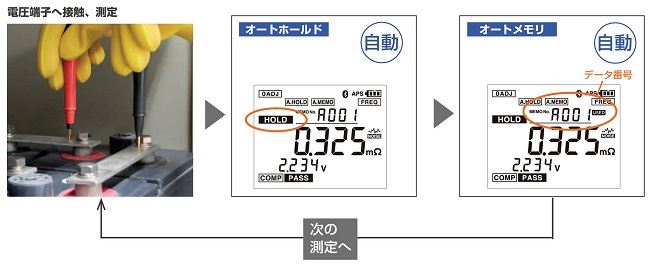

●リードを端子に接触させるだけ:らくらくデータ保存
スイッチ操作をしなくても、測定値が安定したら自動的に保存できます。
リードを端子に接触させてからオートメモリによる保存まで最速 約2 秒、メーカー従来機種(MF12H-3554)と比較して60%短縮 しました。
・オートホールド
測定値が安定すると自動で測定値をHOLD します。
・オートメモリ
オートホールド後、自動でホールドされた測定値を内部メモリへ保存します。

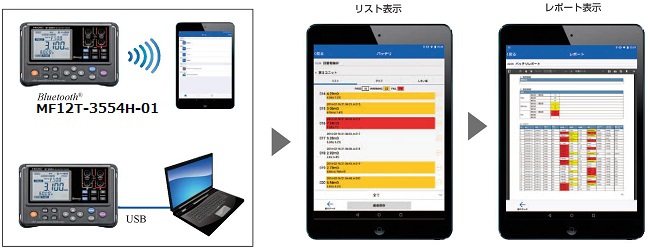

●読み込んだデータを転送、現場から報告:現場でレポート作成
MF12T-3554H-01からタブレット・スマートフォン・PC に読み込んだ測定データは、帳票形式での閲覧のほかグラフ化して1 キュービクル分(最大500 個)の状況把握ができます。さらに、現場にいながら瞬時にレポート作成が可能です。

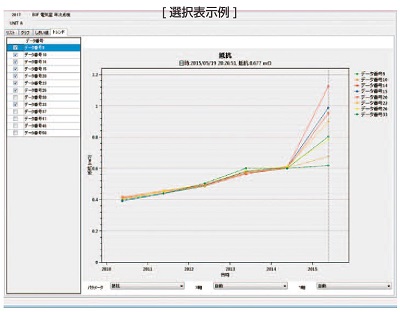

●過去からのデータをトレンド表示:解析(トレンド表示はPC アプリのみの機能)
グラフ化して1 キュービクル分(最大500 個)のトレンドや、選択したバッテリの表示が可能。


■確度仕様(確度保証期間 1年、調整後確度保証期間 1年)
確度保証温湿度範囲:23℃±5℃、80% rh以下、ウォームアップ時間:なし(不要)

■抵抗測定確度
測定電流周波数:1 kHz±30 Hz、ノイズ周波数回避機能有効時は1 kHz±80 Hz
測定電流確度:±10%

※ゼロアジャスト未実施の場合、次の値を加算
MF12LE-9465H-10 使用時:±5 dgt.
MF12LE-2020H 使用時:±6 dgt.
MF12LE-9772H 使用時:±1 dgt.
MF12LE-9460H 使用時:±16 dgt.
MF12LE-9467H 使用時:±5 dgt.
上記以外のテストリードや延長したリードを使用する場合はゼロアジャスト実施後のみ確度保証

■電圧測定確度


■温度測定確度


■コンパレータ機能
設定値(抵抗:2レベル、電圧:1レベル)と測定値との比較判定
判定方法:次表の結果表示、ブザー音、ブザー音に連動して赤色バックライト点灯
設定保存:200 テーブル


■仕様
品番 MF12T-3554H MF12T-3554H-01
測定項目 バッテリの内部抵抗測定(交流4 端子法)
バッテリの端子電圧測定(DC 電圧)
温度測定(MF12LE-9460H使用時)
表示更新レート 約3 回/ 秒
最大入力電圧 DC ±60 V max(AC は入力不可)
使用場所 屋内使用、汚染度2、高度2000m まで
使用温湿度範囲 0℃~40℃、 80% rh 以下、 結露しないこと
保存温湿度範囲  -10℃~50℃、 80% rh 以下、 結露しないこと
電源 単3形アルカリ乾電池(LR6)×8
連続使用時間 約8.5 時間(アルカリ乾電池使用時)
オートパワーセーブ 約10 分でオートパワーオフ(データ通信中を除く)
耐電圧 AC 1.5 kV 1 分間、測定端子一括 ― USB 端子間
 適合規格 安全性 EN 61010
EMC EN 61326
ホールド機能 測定値ホールド(HOLD キー、EXT.HOLD 端子をショート)
測定値オートホールド(測定値が安定したら自動で測定値をホールド)
メモリ機能 測定値の保存・読出し・消去
保存内容:日付、抵抗値、電圧値、温度値、コンパレータしきい値、判定結果
保存データ数:6000(1 ユニットに500 データ)
メモリ構成:1 ユニットに500 データ(12 ユニット)
オートメモリ機能 測定値がホールドされると自動でメモリ保存
メモリ読出し メモリ上のデータを画面に順次読み出し、PC アプリにて読み出し可能
寸法 約 192W×121H×55D mm
質量 約790 g(電池含む) 約800 g(電池含む)
付属品 ピン形リード(MF12LE-9465H-10)、ゼロアジャストボード、
アプリケーションソフトウェアCD、パワーオンオプションシール、
首掛けストラップ、単3形アルカリ乾電池(LR6)×8、
ヒューズ、USBケーブル、携帯用ケース、取扱説明書、
- 電波使用上の注意
価格 ¥206,000 ¥215,500
※ 良否判定のしきい値は、バッテリのメーカ、種類、容量などにより異なります。新品または良品のバッテリの内部抵抗/ 端子電圧をあらかじめ測定する必要があります。
開放形(液式)鉛蓄電池やアルカリ蓄電池ではシール形鉛蓄電池に比べ内部抵抗の変化が少なく、劣化状態の判断が困難な場合があります。



■4 端子測定における測定値について
( 測定リードの違いによる測定値への影響)
鉛蓄電池の測定など測定対象物によっては、使用する測定リードにより測定値に差が発生します。この測定値の違いは使用する4 端子測定プローブの先端形状や寸法に起因するもので、どのプローブを使った測定値もそのプローブに対する真値となります。
バッテリの劣化を抵抗値経時変化で判断する場合は、同じ寸法形状の測定リードを使用してください。
−解説−
測定値の違いは使用する測定リードの電流印加ピンと電圧検出ピンの距離( 寸法) に違いがあることから起こる物理現象です。バッテリ端子部分の抵抗がバッテリの内部抵抗に比べて相対的に大きいほど顕著に現れます。右図は鉛蓄電池を測定した場合の模式図でピン間隔の違いにより検出電圧に差が発生することを示しています。

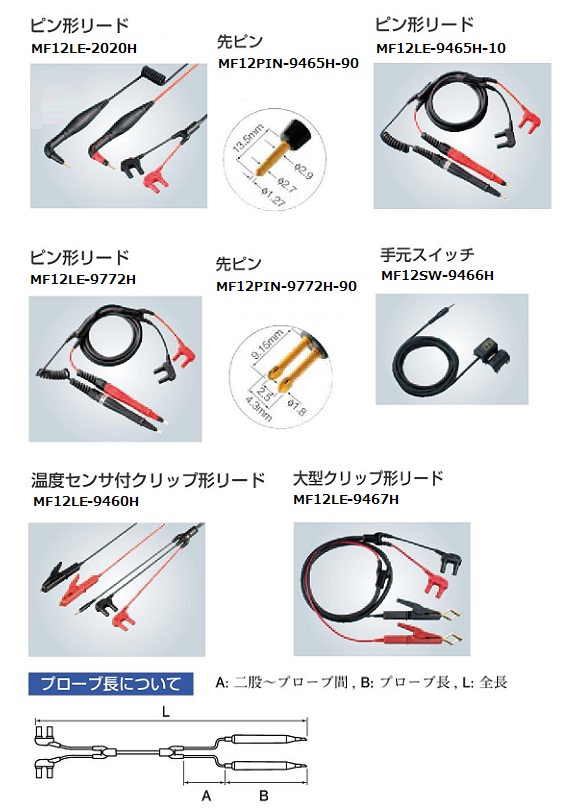

■オプション


品番 品名 備考 価格
MF12LE-2020H ピン形リード
A 70mm(赤)
  150mm(黒)(最大630mm)
B 164mm
L 1941mm(赤)
¥23,000
MF12LE-9465H-10 ピン形リード
A 45mm(赤)
  105mm(黒)(最大515mm)
B 176mm
L 1883mm(赤)
¥18,000
MF12LE-9772H ピン形リード
A 45mm(赤)
  105mm(黒)(最大515mm)
B 176mm
L 1883mm(赤)
¥20,000
MF12PIN-9465H-90 ピン型リード用先ピン - ¥4,700
MF12PIN-9772H-90 ピン型リード9772用先ピン - ¥2,700
MF12LE-9460H 温度センサー付きクリップ形リード
A 300mm
B 106mm
L 2268mm
¥12,000
MF12LE-9467H 大型クリップ形リード
A 300mm
B 116mm
L 1360mm
最大クリップ径:約φ29mm
¥16,000
MF12SW-9466H 手元スイッチ
キーを押す事で測定値の
ホールドや保存ができる
ケーブル長:約2m
¥3,000

運賃、および消費税は、記載価格には、含まれていません。
