屋外大型温湿度表示板ソーラータイプ/ 品番 M1181K-SL230HT 【詳細表示】
商品番号 M1181K-SL230HT 価 格
屋外大型温湿度表示板ソーラータイプM1181K-SL230HT 既存の温度・湿度表示板にソーラーシステムを付けた屋外用の温度・湿度表示計です。
移動式(キャスター付き)はこちら
屋外大型温湿度表示板ソーラータイプ
品番 M1181K-SL230HT
廃番
■動作概要
本機はデジタル式温度・湿度センサで測定したデータを受け取り、測定値を表示します。
アナログと比較して外乱ノイズの影響を受けにくい特徴です。
表示には、大型LED素子を採用しており、離れた場所からでも視認性が良く、周囲の明るさに応じてLEDの輝度を自動調整します。


■動作詳細
① 動作フローについて
電源供給を開始すると、表示面のLED ランプが2 秒間全て点灯します。
次にファームウェアバージョンを表示します。この時、センサIC の通信確認を行います。
センサとの通信確認が正常に終了すると、通常動作へ移行して測定値を表示します。
通信確認の結果が異常のとき、バージョンを表示したままの状態で停止します。
※ 周囲の明るさに応じて、LED の輝度を自動調整します。(2 段階切替)
※ 設置環境が急に変わった場合は、測定値が安定するまで暫くかかります。

② 測定について
本機はセンサユニットに測定データを要求し、測定値を取得します。
約1 秒間隔で測定データを取得して表示値を更新します。
前回の測定データ受信から2秒以内に次のデータが受信されないとバー表示「- -- -」になります。
又、センサケーブルが外れた状態になるとバー表示になります。

③ 表示について
通常表示: 温度・湿度センサの測定値を表示
異常表示: バージョン表示の状態が続く ※例) 表示が「200」のまま変わらない。
バー表示の状態が続く ※例) 表示が「- - - -」のまま変わらない。
いずれも表示部とセンサユニットの通信エラーが原因です。

■留意事項(校正について)
センサはIC 内部で完全校正されたデジタル信号(測定値)を出力しますので、校正不要です。
センサはメーカー出荷時に全数校正され校正係数はIC の内部メモリに保存されます。
センサからの信号はこの係数によって内部校正が行われます。
測定値が著しくずれる場合は、デジタルIC センサの劣化が考えられますので、センサユニットの交換を推奨いたします。

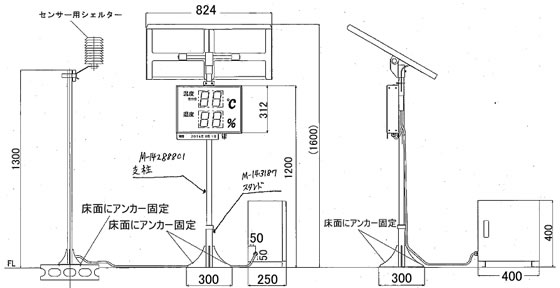

■参考図面



■機器構成
表示器(以下、本体)と各機器との接続イメージを示します。


■タイプ
M1181K-SL230HT M1181K-SL231HT


■標準品構成内容
品名 数量 備考
表示部(本体) 1 M1181K-SL230HT/M1181K-SL231HT
シェルター、検定付センサー
ソーラーシステム 1 パネル、バッテリー、コントローラー、キャビネット

■仕様
品番 M1181K-SL230HT M1181K-SL231HT
タイプ 温湿度表示 温度計表示
測定範囲 温度 -20℃~50℃ -20℃~50℃
湿度 30%~90%RH(結露なきこと)※1 -
測定精度 温度 ±0.5℃(-20℃~50℃) ±0.5℃ (-20℃~50℃)
湿度 ±3%~RH (30%~90%) -
使用センサー 温湿度モジュール×1使用(1ポイント)
電源 温度 AC100V AC100 36mA
湿度 45mA -
重量 約6.2kg 約4.2kg
寸法 430(W)×314(H)×76(D)mm 400(W)×179(H)×76(D)mm
付属品 表示部(本体)、ソーラーシステム
※1:温度5℃~60℃を超えると温度表示せず



■ハードウェア仕様
項目 仕様/規格
LED 表示 3 桁表示 (内小数点以下1 桁)
LED 部品寿命:約40,000 時間
セグメント仕様 文字高: (H)100x(W)52mm 発光色:赤
1 文字構成:42dot LED 仕様:楕円5.2×3.8mm
輝度調整 2 段階自動切換 (昼夜の明るさに応じて)
表示内容 温度、相対湿度
表示レンジ 温度: -20.0℃~99.9℃
湿度:0%~99.9%
表示仕様 温度・湿度: 少数第2 位以下を切り捨てて表示
オフセット初期値:±0℃,±0%RH
センサI/F 2 線式シリアルインターフェイス(I2C)
筐体仕様 表示器本体 IP23 テスト相当 (IEC 規格)
 材質:板金・アルミフレーム
塗装:焼付塗装(合成樹脂エナメル塗料)
表示パネル面  材質:アクリル 3mm 厚、赤色(カーマイン)
センサユニット 標準測定範囲: -20℃~100℃, 0%~95%
最大測定範囲: -40℃~120℃, 0%~100%
温度測定: バンドギャップセンサ
相対湿度測定: 容量性センサエレメント
※完全校正済みデジタル信号出力
動作温度 本体: -20℃~50℃
センサユニット: 測定範囲に準拠
動作湿度 本体: 95% (結露しないこと)
センサユニット: 測定範囲に準拠
保存環境
※推奨範囲
本体: -15℃~60℃、95% (結露しないこと)
センサユニット: 10~50℃、20~60%RH (結露しないこと)

運賃、および消費税は、記載価格には、含まれていません。
