振動監視データーロガー/ 品番 M2536ET-128-200G 【詳細表示】
商品番号 M2536ET-128-200G 価 格
振動傾斜監視データーロガー/M2536ET-128-200G スタンドアロンでもPC接続でも使える マイクロ・データロガー
● 振動加速度時系列データ
● 振動加速度統計値 Max,Min,Ave
● 振動加速度実効値 RMS
● 傾斜データ (M2536ET-128-16Gのみ)
振動監視データーロガ
品番 M2536ET-128-200G
廃番
■製品解説
加速度振動、衝撃や傾きを記録することができる、新世代のスマートデータロガーです。本器は、3 軸 MEMS 加速度計、正確な日付 / 時刻クロックおよび 16Mバイト の記録用不揮発性メモリから構成されています。本器は設定に応じて数ヶ月間の振動加速度信号および RMS レベルを記録することができます。超小型設計のため、被測定物に貼ったり、監視対象機器の中に埋め込むことができます。

■特長
● 3- 成分 MEMS 加速度計内蔵
● 加速度振動の計測と記録:
 ○時系列データ(gまたは m/sec2)
 ○統計値(最大値、最小値、平均値)
 ○振動レベル (dB または Lin)
 ○傾斜データ(°)
● 完全デジタル設計です。
● オシロスコープ機能を内蔵し振動を実時間表示。
● 振動記録中でも記録済みデータの観測が可能。
● スタンダローン動作と PC との USB 接続で計測設定やデータ伝送が可能
● USB から充電可能な長寿命リチャージャブルバッテリ内蔵
● 参照信号として重力加速度(g)を利用した自己 1g 校正が可能
● 加速度信号 100%(ミスサンプル無し)の観測と記録が可能
● Auto-Rec 機能:数ヶ月間に渡り休眠状態から、加速度信号が設定した閾値を超えた場合 にのみ記録可能。
● 複数の本器を容易に管理できる編集可能なカスタムIDを設定することができます。
● 防滴構造でシールされています。
● LabVIEW ドライバが用意されています。
● データ後処理用アプリ(スペクトル、フィルタリング等 ) が実装されています。

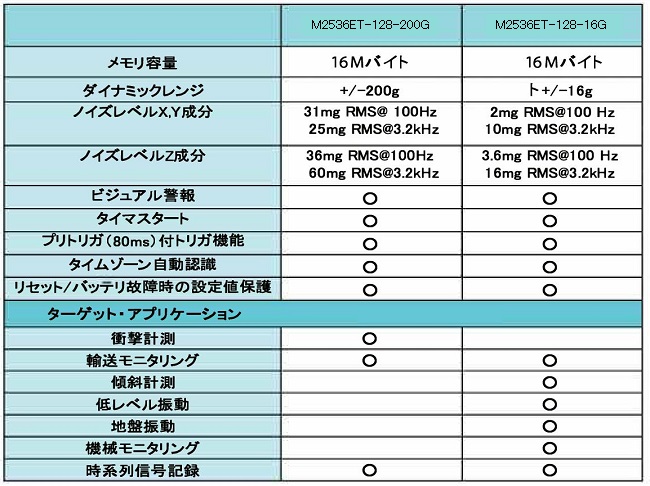

■比較表


■アプリケーション
● 加速度振動、衝撃、振動の RMS レベルの長期計測と記録
● 設備機器等の動作状況及び精密機器の輸送環境のモニタリング
● 機械摩耗の連続モニタリング / 回転設備機器や風車などの CMS
● 構造物の長期振動応答モニタリング
● 長期傾斜モニタリング

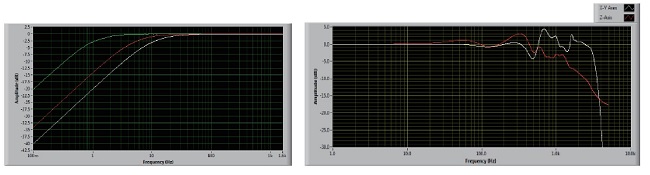

■周波数応答
●高域周波数応答
本器はアンチエリアジングフィルタを装備していません。図1は加速度計の周波数応答@ 3.2 kHz サンプリングレイトでの特性です。
●低域周波数応答
低域応答周波は、必要に応じて、デジタル高域通過フィルタ(HPF) によって制限することができます。カットオフ周波数は調整可能であり、フィルタが高分解能のため非常に低い周波数に調整することができます。図 2 は、1Hz(緑)、5Hz(赤)と 10Hz(白)カットオフでの応答であり、3.2 kHz のサンプリング周波数で調整した HPF の低周波応答 特性を示しています。

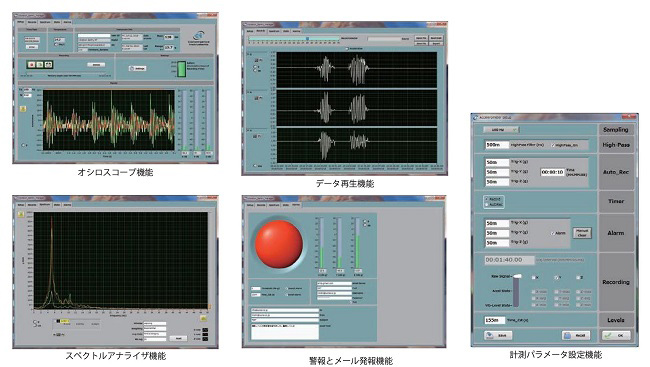

■マネージャアプリ仕様

互換性 Windows XP, Windows Vista, Windows 7
設定可能項目 機器内部時刻-PC 時刻同期SW
ユーザ ID
サンプリング周波数
ハイパスフィルター(HPF) 遮断周波数
Auto-Rec 設定
記録間隔
記録チャンネルと統計値
RMS レベルの積分時定数
表示 機器内部時刻
機器内部温度
機器情報 ( シリアル番号, ユーザ-ID, 校正)
実時間信号
実時間 RMS レベル
実時間 スペクトル
記録された時系列信号または RMS レベル
静的加速度- 傾斜を含む
バッテリレベルと充電状況
全加速度データは g または m/s2
全グラフは dB またはリニアスケール表示可
記録管理 記録の マニュアル 開始 / 終了
Auto-Rec モードでの開始
記録済みデータのダウンロード ( 記録中も可)
記録メモリ消去
メモリデプスの自動計算
データエクスポート Excel 用タブ分離形式テキストデータ
事後処理用時系列データ( .wav )


■仕様
品番 M2536ET-128-200G M2536ET-128-16G
記録成分 3成分
加速度センサ MEMS 3-成分
ダイナミックレンジ ±200g ±16g
帯域上限 最大16kHzまで調整可@32kHzサンプリング
帯域下限 DC(HPF非動作時)
10mHz-Fs/2(HPF動作時 )Fs:サンプリング
ノイズフロア X-Y成分 -30dBg(31mgRMS) -54dBg(2mgRMS)
@100Hzサンプリング
-18dBg(125mgRMS) -40dBg(10mgRMS)
@3.2kHzサンプリング
Z成分 -29dBg(36mgRMS) -49dBg(3.6mgRMS)
@100Hzサンプリング
-16dBg(160mgRMS) -36dBg(16mgRMS)
@3.2kHzサンプリング
PC接続 USB
計測項目 加速度時系列(gまたはm/s2)
最小、最大と平均-加速度(gまたはm/s2)
傾斜(°)
最小、最大と平均-RMS振動レベル
信号取得確度 100%-ミスサンプル無し
スペクトル表示 3-成分512ーポイントパワースペクトル-dBorLin.
動作モード 休眠(マイクロパワー)
USB-接続(アクティブ)
記録
Auto-Rec
非アクティブ時の休眠状態
振動認識時の記録(トリガ計測)
校正  参照信号として重力加速度1gを利用した自己校正
バッテリ仕様 内蔵リチュームポリマ電池内蔵-USB-再充電可能
再充電時間 2時間30分(典型値)
バッテリ継続
(フル充電時)
最大1年間-休眠時
300~6000時間-記録時設定条件に依存
バッテリ寿命 >300回以上允放電サイクル
動作温度範囲 -20~60℃
記録メモリ 不揮発性フラッシュメモリ
メモリ記録容量 16Mバイト
例:連続1成分時系列記録
例:連続3成分統計レベル1秒間隔10日間
例:連読3成分統計レベル1分間隔2年間
記録/消去サイクル 100,000回以上
データ保持期間 20年以上
外形寸法 762mmx39.4mmx20.6
重量 65g
構造 全天候型ポッティング済ABS樹脂ケース
標準構成 本体、標準USB2.0ケーブル(1m)、マネージャソフトウエア(CD)

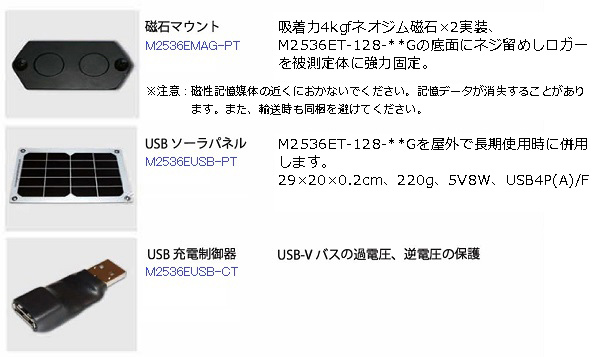

■オプション

運賃、および消費税は、記載価格には、含まれていません。
