分光色彩照度計/ 品番 MC24MP-911S 【詳細表示】
商品番号 MC24MP-911S 価 格
分光色彩照度計/MC24MP-911S SSI搭載、感覚を数値化する新たな指標である4種の演色評価指数を搭載。 分光色彩照度計
品番 MC24MP-911S
■概要
本製品は、感覚を数値化する新たな指標SSI、TLCI、TM-30-18、CRIの4種の演色評価指数を搭載。様々なジャンルでの光の色評価に対応します。受光部に従来のRGBフィルターセンサー方式では苦手としていたLEDや蛍光灯などの光源も正確に測定できる分光センサーを搭載したデジタル撮影対応の高性能カラーメーターです。デジタルカメラのセンサー特性に合わせた各モードがあり、より正確な色温度の測定を実現しました。また被写体の正確な色再現に必要な色温度変換フィルターや色補正フィルターの番号、および指数を表示させる機能も兼ね備えています。
本製品は、相関色温度、LBフィルター番号、LB指数、CCフィルター番号、CC指数、および照度(lx)を測定・表示することができ、撮影の効率化に威力を発揮します。


■特徴
●撮影用途に適した測定項目と表示モード
●ポータブル機で測定値表示・記録、グラフ表示まで可能
●独自の蓄積型センサー採用で、分光方式でのフラッシュ光測定が可能
●受光部の首振り機構やキャップレスダーク補正などユーザーフレンドリーな製品デザイン
●校正証明書、試験成績書、トレーサビリティ―系統図の発行可能(有料)

■ご利用の目的や推奨されるお客様
● 写真、ビデオ、および映画撮影における、照明や自然光の色温度を測定
● 複数の照明間の色温度を合わせるためのフィルター補正を行う
● 照明機材の経年変化を色温度で管理する
● 印刷の色校正やデジタル・フィルム制作を行う環境光の管理
● 演色評価数による光源の色再現性の確認
● 写真、ビデオ、映画のカメラマン、照明技師、撮影監督など、撮影関連に従事されるお客様
● 建築、美術、インテリアなどのライティングエンジニア、レンタルスタジオや照明販売店などでの光源管理をするお客様

■多彩な表示モード
●充実した測定値の表示
表示モードはメイン画面のアイコンにタッチすることで素早く移動できます。測定値を文字表示するテキストモードの他、スペクトルモード、スペクトル比較モード、演色評価モード、フィルターモード(カメラ/照明)、多灯比較モード、WB補正モードなど多岐にわたります。

●x,y色度座標やHue、Saturationのテキスト表示が可能
CIE1931x,yの色度座標と、Hue(色相)、Saturation(彩度)のテキスト表示に対応。
RGB調光タイプのLEDに直接測定値を入力し、複数の光源の色味を合わせるのに役立ちます。色温度、LB補正値やCC補正値、照度等の基本データと共に一目で光の状態を確認する事が出来ます。

●テキストモードでは、測定値を数値で表示します。表示可能項目は、前記の他、色温度、⊿uv、LB指数、LBカメラフィルター、LBライトフィルター、CC指数、CCナンバー、CCカメラフィルター、CCライトフィルター、照度、TM-30-18(Rf、Rg)、SSI(標準光源比較、メモリ光源比較)、TLCI、CRI(Ra、R1~R15)の中から5項目を自由に選択や入替ができます。

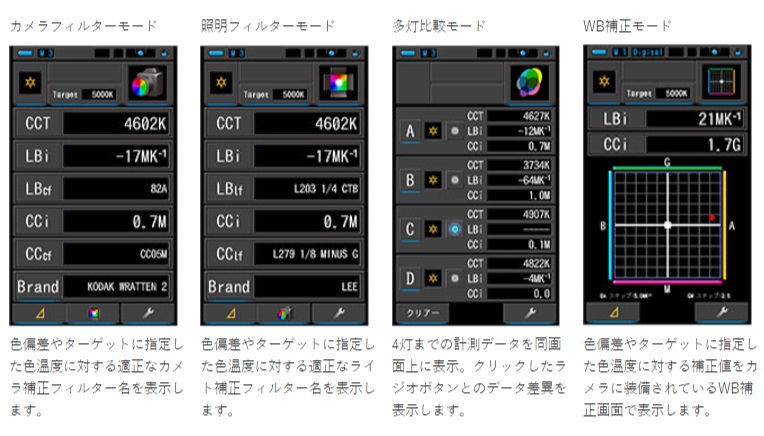

●その他モード



■様々な光源(LED、HMI、タングステン、蛍光灯、自然光、フラッシュ光等)を高精度に測定可能。
本製品は受光部にCMOSリニアイメージセンサーを採用。正確な色温度を求めるため380nm~780nmの波長域で分光測定を行います。従来使われてきたフラッシュ光、定常光光源(タングステン光やHMIなど)だけではなく、近年撮影現場で増加しているLEDや蛍光灯などの光源も正確に測定することができます。


■受光部にメーカー独自の光学設計
本製品は受光部にも光学技術を駆使。
計測に必要のない赤外線の除去や光の角度の調整を行っています。
専用のCMOSリニアイメージセンサーの採用に加え、独自の光学系により斜入射光による計測誤差を最小に抑えています。
また、薄型ダーク補正ユニットとNDフィルターを内蔵。受光部ダイヤルを回転させるだけでダーク補正や大光量フラッシュ測定のためのNDフィルター切り替えが可能です。
〔メーカー特許出願中〕

■ユーザーフレンドリーな製品設計
受光部の回転機構、キャップなしでのダーク補正機構、4.3インチの大型カラータッチパネルの採用、用途に合わせたカスタマイズ機能の搭載など、ユーザーが使いやすい製品デザインを追求しました。

■豊富な測定値と幅広い測定範囲
表示する値は、色温度(K)、LB/CC指数、LB/CC補正フィルター番号(カメラレンズフィルター:コダックラッテンフィルター、LEEフィルター、フジフイルムフィルター/照明フィルター:Rosco、LEE)照度(lux)、演色評価数CRI(Ra,R1~R15)、⊿uv(偏差)と豊富。
また測定範囲は定常光で色温度が1,600~40,000K 、照度が1~200,000Lx、フラッシュ光で色温度が2,500~40,000K、照度が20~20,500lx・sという広い測定範囲を実現しました。

■メモリー機能
測定した値を99個まで本体にメモリーしておく事が可能。あらかじめ名称の入力が可能なため、測定値の管理に便利。USB接続でデータ保存が可能です。

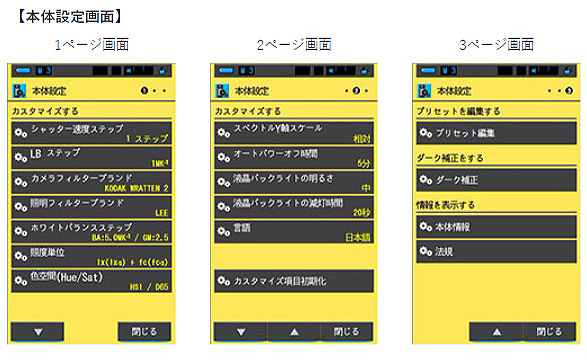

■カスタムファンクション機能により用途や環境にあわせた設定が可能です。

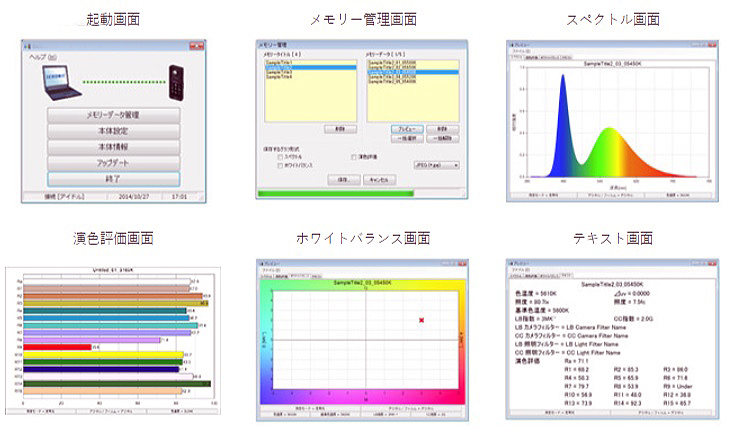

●ユーティリィティソフトでパソコン上から本体設定やメモリーデータの呼び出し、保存、グラフ表示やプリントが可能。
また本体のファームウェアアップデートも行えます。
WindowsとMacintoshに対応。

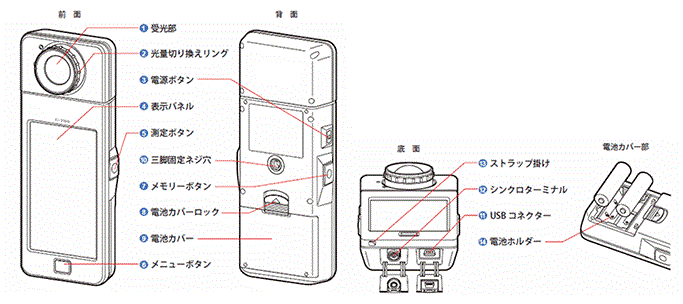

■各部名称


■仕様
品番 MC24MP-911S
照度計の階級 JIS C 1609-1:2006 一般形A級照度計に準拠
センサー CMOS リニアイメージセンサー
受光方式 入射光式
受光部 白色拡散板(固定)
測定距離 0.5m~∞
受光素子 CMOSリニアイメージセンサー128画素
測定波長範囲 380nm~780nm
測定波長間隔 1nm
スペクトル波長幅 約11nm(半値幅)
測定方式 測定モード 定常光 定常光モード
フラッシュ光 シンクロコードを用いて測定(接続モード)
シンクロコード無しで測定(コードレスモード)
測定タイプ 測色 等色関数近似による色温度測定(相関色温度)
照度 JIS C1609-1:2006一般型A級照度計に準拠
表示モード 測色 テキストモード、スペクトルモード、スペクトル比較モード、
CRIモード、CRI比較モード、TM-30モード、SSIモード、
TLCI/TLMFモード、フィルター(カメラ/照明)モード、
多灯比較モード、WB(ホワイトバランス)補正モード
照度/露光量 ルクス(lx)/ルクス秒(lx・s)
測定時間 定常光 最短:0.5秒~最長:15秒
フラッシュ光 1/500秒~1秒(1、1/2、1/3ステップ切替え可能)
1/75秒、1/80秒、1/90秒、1/100秒、1/200秒、1/400秒
も選択可能
測定範囲 色温度測定
時の明るさ
定常光 5lx~200,000lx
フラッシュ光 20lx・s~20,500lx・s
照度 定常光 1lx~200,000lx
露光量 フラッシュ光 レンジL 20lx・s~640lx・s
レンジH 580lx・s~20,500lx・s
相関
色温度
定常光 1,600K~40,000K(上位3桁有効)
フラッシュ光 4,000K~10,000K(20lx・s~20,500lx・s、380nm~780nm)
2,500K~4,000K、10,000K~40,000K
(20lx・s~10,200lx・s、400nm~700nm)
演色評価 CRI Ra,R1~R15 -100.0~100.0
TM-30-18 Rf 0~100
Rg 0~200
SSI SSI 0~100
TLCI-2012 Qa 0~100
TLMF-2013 ⊿Qa 0~100(5lx~200,000lx)
色度座標
x,y
CIE1931 0.0000~1.0000(5lx~200,000lx)
Hue HSV 0°~ 359°
HSI 0°~ 359°(5lx~200,000lx)
Saturation HSV 0%~100%
HSI 0%~100%(5lx~200,000lx)
確度 照度※1※2 指示値の±5%±1digit 、3,000lx~±7.5%1digit
(JIS C1609-1:2006 一般型A級照度計に準拠)
色温度 ±4MK-1(A光源、800lx)
繰返し性
(2σ)
照度※3 1%+1digit(A光源、30~200,000lx)
5%+1digit(A光源1~30lx)
色温度※1※4 2MK-1(A光源 500~100,000 lx)
4MK-1(A光源 100~499 lx)
8MK-1(A光源 30~99 lx)
17MK-1(A光源 5~29 lx)
レンジL/H
の切り替え
色温度誤差 ±8MK-1
可視域相対
分光応答度特性
f1’※1 9%以下
(JIS C1609-1:2006 一般型A級照度計に準拠)
斜入射光特性 f2’※1 6%以下
(JIS C1609-1:2006 一般型A級照度計に準拠)
温度特性 照度※1 指示値の±5%
(JIS C1609-1:2006 一般型A級照度計に準拠)
色温度 ±12MK-1(A光源、1,000lx)
湿度特性 照度※1 指示値の±3%
(JIS C1609-1:2006 一般型A級照度計に準拠)
色温度※1 ±12MK-1(A光源、1,000lx)
表示範囲 基準色温度の設定 2,500k~10,000K
LB指数 1MK-1
ステップ
-500MK-1~+500MK-1
1daMK-1
ステップ
少数無し
-50daMK-1~+50daMK-1
0.1daMK-1
ステップ
少数有り
-50.0daMK-1~+50.0daMK-1
CC指数 80G~80M(初期設定時)
照度 定常光 1lx~200,000lx(上位3桁有効)
露光量 フラッシュ光 レンジL 20lx・s~640lx・s
レンジH 580lx・s~20,500lx・s
シャッター速度 フラッシュ光 1秒~1/500秒(1、1/2、1/3ステップ)
他 1/75、1/80、1/90、1/100、1/200、1/400秒選択可能
演色評価 CRI Ra,R1~R15 -100.0~100.0
TM-30-18 Rf 0~100
Rg 0~200
SSI SSI 0~100
TLCI-2012 Qa 0~100
TLMF-2013 ⊿Qa 0~100(5lx~200,000lx)
色度座標
x,y
CIE1931 0.0000~1.0000(5lx~200,000lx)
Hue HSV 0°~ 359°
HSI 0°~ 359°(5lx~200,000lx)
Saturation HSV 0%~100%
HSI 0%~100%(5lx~200,000lx)
その他
機能
プリセット設定機能 プリセットNo.1~19
本体設定 11項目設定可能
メモリー機能 99回まで可能
メモリー クリアー・リコール編集機能
測定範囲外及び
表示範囲外
[Under]アンダー、[Over]オーバーまたは
Filter N/A(表示範囲外)の警告表示
電池残量表示機能 4段階表示
自動電源オフ機能 最終操作後約20分、約10分、約5分、無から選択可能
液晶バックライト(EL) 明るい、普通、暗いから選択可能
最終操作後約20秒、40秒、60秒、減灯しない
から選択可能
その他 タッチパネルロック機能、三脚用ネジ穴付き(1/4in、20山)
使用液晶 液晶表示画素数 4.3インチQVGA 480×800ドット
推奨電池 単三形電池 1.5V×2本 アルカリ、マンガン
USB接続によるバスパワー
5V/500mA以下(パソコン接続時にUSBケーブルより供給)
表示言語 日本語、英語、中国語 切り替え
インターフェイス USB 2.0
※ご利用には別途USBケーブルが必要です。
(USB-Aコネクタ-USBミニBコネクタ)
使用周囲条件 温度 -10℃~40℃(但し、結露しない事)
湿度 85%RH以下(35℃のとき)(但し、結露しない事)
輸送保管条件 温度 -10℃~60℃(但し、結露しない事)
寸法(幅×高さ×厚さ) 約73×183×27mm(受光部含まず)
最大厚さ40mm
質量 230g(電池含まず)
標準付属品 ソフトケース、ストラップ、スタートアップガイド、
安全上のご注意、保証書
※1:測光モードは定常光(レンジL)、露光時間オートの場合。
※2:照度は直線性
※3:誤差は10回測定の2σを平均値で割った値
※4:誤差は10回測定の最大値-最小値

運賃、および消費税は、記載価格には、含まれていません。
