振動データーロガー(輸送振動)/品番 MC7GM-R20S 【詳細表示】
商品番号 MC7GM-R20S 価 格

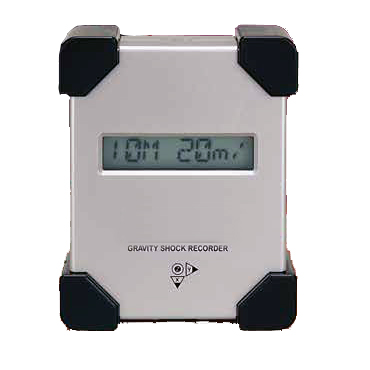

振動データーロガー(輸送振動)MC7GM-R20S 振動データーロガー(輸送振動)
品番 MC7GM-R20S
価格は下記をご覧ください
三方向の加速度を記録する超小型データレコーダー
原因の特定が困難だった輸送時の振動や落下による破損や破壊の瞬間の日時と加速度値を捕らえて記録するため、輸送物の品質保証確認に最適です。
Bluetooth機能を搭載したタイプは、本体をパソコンに接続せずにスマートホンから記録開始・停止、一時停止の操作や表示軸の選択、各設定条件の確認ができます。

振動データーロガー(輸送振動)MC7GM-R20S

■概要
本製品は、マイクロマシン技術によって生まれた超小型3軸加速度センサを搭載することにより、究極の小型化と低価格化を実現しました。
最大20Gと10Gの3軸静的加速度値のレンジ切り換えが可能で最小サンプリング周期1msecの記録を実現しました。
本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化も時間経過と共に記録します。
更に本体には液晶パネルが搭載され記録データ、設定条件等の確認が可能です。
記録されたデータは本体のUSBインターフェースから標準添付ソフトウェアで簡単にパソコンへ取り込むことができ、即座にグラフ表示や印刷が可能です。
記録データはCSV形式で保存できるため表計算ソフトウェアで計測目的に合ったデータ解析が可能です。


■特徴
●本体には3軸(X,Y,Z)の加速度センサを搭載し最小サンプリング(1msec)で記録可能
●加速度センサのレンジを最大20Gと10Gの切り換えが可能
●本体には温湿度センサも搭載しているため温度、湿度も記録可能
●本体は単3アルカリ乾電池2本で約45日間(サンプリング1msec)記録可能
●記録データは内蔵のUSBインターフェースから取り出せる
●記録データは標準添付ソフトウェアで即座にグラフ表示が可能。
●記録データはCSV形式で保存ができるため表計算ソフトで計測目的に合ったデータ解析が可能
●記録データは不揮発性メモリのため電池寿命が尽きた後でも取り出しが可能
●記録方式はワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択可能

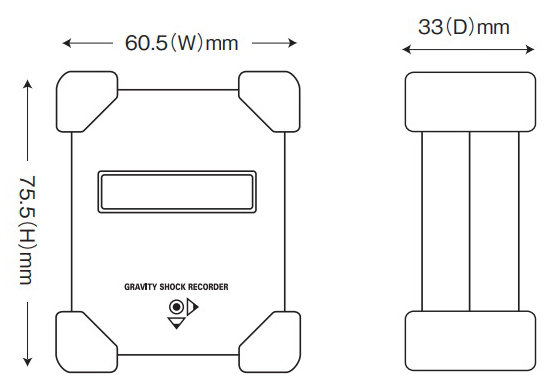

■寸法図



■タイプ
MC7GM-R20S MC7GM-L20S
振動データーロガー(輸送振動)MC7GM-R20S


■共通仕様
測定項目 3軸加速度、温湿度
加速度センサ 静的加速度:20G(±10%) 静的加速度:10G(±10%)
応答周波数 0Hz~100Hz
最小サンプリング周期 1msec、2msec、5msec
測定分解能 静的加速度:0.2G 静的加速度:0.1G
温度範囲 0~50℃(±3℃)
湿度範囲 30~90%(±10%)
記録間隔 1秒、5、10、15、20、30、1分、2、3、4、5、10、15、20、30の15通りから選択
記録容量 65,500データ
動作表示 液晶表示
記録保持 不揮発性メモリ
通信方式 USB(TypeC) 2.0準拠
電源 単3アルカリ乾電池(LR6)×2本
電池寿命 約45日間
(1msecサンプリング周期時、測定環境、電池性能による)
使用温湿度範囲 0~50℃、70%RH以下(結露無きこと)
外形寸法
(H×W×D)
75.5×60.5×33mm
質量 135g(電池を含む)
付属品 USBケーブル、単3アルカリ乾電池(2本)、注意シール(1枚)
取付固定金具(1組)、専用ソフトウェア(CD-ROM)

■Bluetooth仕様
設定及び宣言 搭載のBluetoothデバイスのDECLARARATION IDは
D037287,QDIDは101562です。
電池持続時間 データロギング+Bleスタンバイ(2mA)2msec UM3×2約30日間
接続時(モニタ状態)6.5mA 約10日~12日程度
通信方式 Bluetooth 5 Low energy compliant
出力 Class1 最大出力 8dbm(6.3mW)
最大通信距離 見通し距離 20m程度(Class2 2.5mWで10mとしているため)
使用周波数帯域 2.4GHz帯


■ソフトウェア&アプリ仕様
ソフトウェア
(付属)
対応OS Microsoft Windows10、7(32/64bit)
日本語版 /英語版
チャンネル数 X軸、Y軸、Z軸、温度 、湿度
通信機能 設定条件、データ読み取り、開始条件、オンライン測定
データ保存 GTR(専用拡張子)形式、CSV形式
画面表示 条件設定画面、グラフ、データ一覧
グラフの設定 グラフの種類 折線、棒線
グラフタイトル 任意
グラフの線色 任意
表示線の太さ 2種類
印刷線の太さ 2種類
表示時間 時刻、経過時間
グラフ 拡大、縮小
コピー グラフのコピー
Bluetoothアプリ 対応OS Androidバージョン9以上(日本語のみ)
iOSバージョン10以上(日本語のみ)
画面表示 本体番号、記録数、閾値、最大値、応答周波数、
サンプリング周期、記録間隔、温度、湿度
通信機能 開始、停止、一時停止、表示軸の選択


■仕様
品番 測定対象 Bluetooth 校正試験書
MC7GM-R20S 輸送物に加わる振動測定 - -
MC7GM-R20SC -
MC7GM-L20S -
MC7GM-L20SC




■オプション
専用マグネット固定板 MC70113
専用マグネット固定板は、ステンレス板に強力な磁石を搭載した固定板です。
電池蓋の上面に取り付け、金属(鉄)測定物に直接吸着固定が可能です。

品番 品名
MC70113 専用マグネット固定板



外部電源ユニット MC7PU-UT1S/MC7PU-UT2S
専用外部電源ユニットを使うことにより長時間の動作が保てます。

型式 MC7PS-UT1S MC7PS-UT2S
対応機種 MC7GM-R01S / MC7GM-R20S / MC7GM-R100S
MC7GM-R01SC / MC7GM-R20SC / MC7GM-R100SC
MC7GM-L01S / MC7GM-L20S / MC7GM-L100S
MC7GM-L01SC / MC7GM-L20SC / MC7GM-L100SC
MC7GPS-20G / MC7GPS-100G
電源 単1アルカリ乾電池 単2アルカリ乾電池
連続動作時間 MC7GM-L Bluetooth常時接続時約80日 Bluetooth常時接続時約36日
MC7GM-R 約240日 約120日
外形寸法 54(H)×84(W)×116(D) 固定金具部分を除く
質量 約470g(電池含む) 約340g(電池含む)
付属品 固定金具、アルカリ乾電池×2本
※サンプリング周期0.001秒時



小型防水ケース MC7G-0835S/MC7G-0836S/MC7G-0837S/MC7G-0838S
MC7GM-R20S本体は、防塵防水未対応のため、MC7GM-R20S専用の防塵防水ケースをご利用ください。ケースは保護等級IP67に対応した強化PBT難燃性樹脂ボックスです。
本体色 クリアスモーク
底面脚部


型式 MC7G-0835S MC7G-0836S MC7G-0837S MC7G-0838S
タイプ 本体色 クリアスモーク 本体色 クリアスモーク
マグネット付 マグネットなし
保護等級 IP67
温度範囲 -40~65℃(ケース単体の性能)
材質 強化PBT(UL94V-2)
外形寸法 119.0×78.0×115.6mm
119.0×93.0×115.6mm(マグネット足付)
質量 約500g 約440g

運賃、および消費税は、記載価格には、含まれていません。
