振動レベル計/ 品番 MI11M-55R 【詳細表示】
商品番号 MI11M-55R 価 格

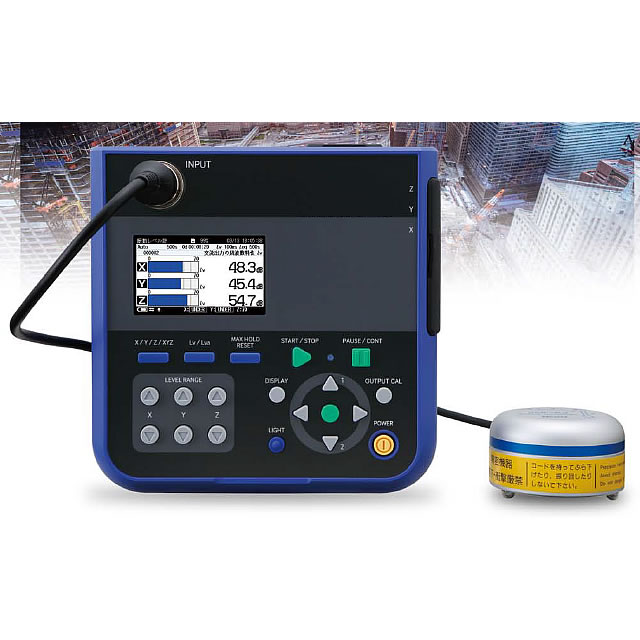

振動レベル計MI11M-55R 振動レベル計は、JIS C 1510:1995、JIS C 1517:2014に適合します。
振動レベルおよび振動加速度レベルの瞬時値や時間率レベル、時間平均レベル、最大値、最小値を3方向同時に測定します。
振動測定マニュアルにも対応しています。

※公益社団法人日本騒音制御工学会環境振動評価分科会作成
振動レベル計
品番 MI11M-55R
価格は下記をご覧ください
■従来品(MI11M-53/MI11M-53A)からのアップ機能
●振動レベル(Lv)、振動加速度レベル(Lva)同時測定
●大容量SDカード対応最大32GB
(測定データはCSV出力。エクセルなどの表計算ソフトで扱えます)
●オプションプログラムによる追加機能
長時間の連続データ自動記録、コンパレータ出力機能、3方向同時1/3オクターブバンド実時間分析、3方向同時波形収録
●コンピュータとの通信USB端子・I/O端子
●USBストレージ対応
(リムーバブルディスクとして認識)
●単三形アルカリ乾電池・ニッケル水素充電池で27時間測定
●防塵防水性能IP54(本体)

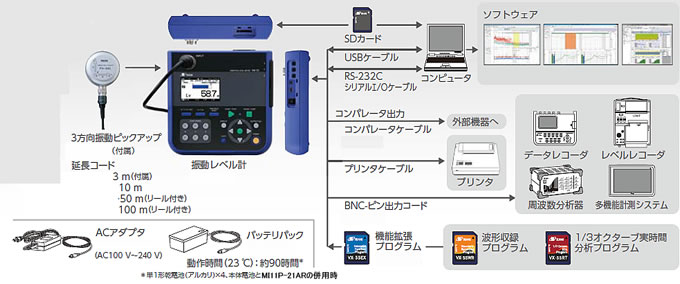

■システム構成図



■仕様
品番 MI11M-55R MI11M-55EXR
タイプ 本体のみ MI11X-55EXR付き
適合規格 計量法 振動レベル計
JIS C 1510:1995、JIS C 1517:2014
CEマーキング、WEEE指令、中国版RoHS指令
(中国輸出品にみ)
測定機能 3方向同時測定が可能
振動レベル Lvおよび振動加速度レベルLva
振動レベルおよび振動加速度レベルの最大値ホールド
演算測定(演算値) 振動レベルおよび振動加速度レベルの時間平均レベルLeq
振動レベルおよび振動加速度レベルの時間率レベル
L5、L10、L50、L90、L95
振動レベルおよび振動加速度レベルの最大値Lmax
振動レベルおよび振動加速度レベルの最小値Lmin
測定周波数
範囲
振動レベル 1~80Hz
振動加速度
レベル
1~80Hz
測定レベル
範囲
振動レベルの
鉛直方向
25~129dB
振動レベルの
水平方向
30~122dB
振動加速度
レベル
30~129dB
自己雑音
レベル
振動レベルの
鉛直方向
19dB以下
振動レベルの
水平方向
24dB以下
振動加速度
レベル
24dB以下
周波数重ね付け特性 鉛直振動特性(計量法またはJISによる)、
水平振動特性(JISによる)、平坦特性(JISによる)
レベルレンジ 10dBステップ6レンジ切替、3方向独立
0~70dB、10~80dB、20~90dB、30~100dB、40~110dB、50~120dB
リニアリティレンジ 80dB
実効値検出回路 デジタル演算方式、時間重み付け特性 0.63秒
サンプリング周期 時間平均レベル、最大値、最小値、最大値ホールド125μs
(サンプリング周波数8kHz)時間率レベル100ms
ストアモード Manual、Auto※1、 Timer Auto※1の3種類
ストアモード Manual 1アドレスずつ測定結果を測定開始時刻と共に記録
本体内部メモリまたはSDカードにデータ記録
本体内部メモリは3方向1組最大1000組、SDカードは容量に依存
瞬時値および
最大値
ホールドの
値保存
カレント状態でPauseキーを押した時点の振動レベルLv及び
振動加速度レベル Lvaの瞬時値および最大値ホールドの値を保存
演算値保存 Manualで演算した各種演算値を保存
Auto※1 振動レベルLvおよび振動加速度レベルLvaの瞬時値、
各種演算値を連続記録データはSDカードに記録
(本体内部メモリには記録しない)
Time Auto※1 振動レベルLvおよび振動加速度レベルLvaの瞬時値および各種演算値
を連続記録測定開始、停止時刻を設定することで毎正時から
10分間の測定を行う。
測定開始までの間、省電力モードとなるSleep機能有り
データはSDカードに記録(本体内部メモリには記録しない)
測定時間※1 ストアモードManual時の測定時間
設定された測定時間で演算測定が可能
500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、
ユーザ設定(1~59s、1~59m、1~24h)
総測定時間 ストアモードAuto/Timer Auto時の測定時間
設定された測定時間で演算測定が可能
500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、
ユーザ設定(1~59s、1~59m、1~24h)
総測定時間 Lvストア周期 ストアモードAuto、Timer Auto時の瞬時値データのストア間隔
100ms、1sから選択
Leq演算
周期※2
ストアモードAuto、Timer Auto時のLeqやLn等の演算値を算出する間隔
500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24[時間
ユーザ設定(1~59s、1~59m、1~24h)
ポーズ機能 カレント状態およびManual演算時、一時停止/一時停止解除が可能
Auto/Timer Auto中の一時停止、波形収録時不可
マーカ※1 2種類のマーカ機能
ストアモードAuto、Timer AutoでLvストア周期設定時のみ有効
データリコール ストアデータの閲覧を行う
設定記憶 最大5組の設定を本体内蔵麺ろいおよびSDカードに保存と呼び出し
あらかじめSDカードに格納されたファイルの設定で起動することが可能
時計機能 ストアデータに時間情報を付加するとともにタイマーを使用した
演算測定が可能
表示 バックライト付きTFTカラー半透過液晶表示器、 (400×240 dots)
バーグラフ更新周期:100ms、数値表示更新周期:1s、
言語:英語および日本語、Help機能:あり
警告表示 過大信号表示:フルスケール+10.0dB
過小信号表示:フルスケール-70.5dB
LED 2色(赤/青)、各種動作状態を表示
校正用出力信号 外部接続機器を校正するために出力される信号
交流出力:31.5Hz、1Vrms、直流出力:2.5V
交流/直流出力 メニューにより交流出力または直流出力を選択
φ2.5出力端子、3方向独立
交流/
直流出力
交流出力 出力抵抗:600Ω、負荷抵抗:10kΩ以上、
交流出力:1Vrms(フルスケール)
画面の瞬時値と交流出力の周波数補正は独立に設定することが可能
直流出力 出力抵抗:600Ω
負荷抵抗:10kΩ以上
直流出力:2.5V(フルスケール)
USB マスストレージクラス:
コンピュータにはストレージデバイスとして接続し、SDカードが
リムーパブルディスクとして認識
コミュニケーションデバイスクラス:
コミュニケーションデバイスクラスを利用して、通信コマンドによる
制御も可能
RS-232C通信 専用ケーブルの使用により、RS-232C通信が可能(I/O端子を使用)
BMPファイル 画面キャプチャし、BMPファイル形式で保存
プリント機能 専用のプリンタMI11PU-414Rに測定結果を印刷(I/O端子を使用)
プリント機能 画面印刷
モード
表示画面を1枚印刷。瞬時値、演算値、リコールデータの印字出力が
可能
コンパレータ※2 振動レベルまたは振動加速度レベルが設定レベル
(30~120dB、1dB刻み)を超えるとオープンコレクタ出力がONになる
対応チャンネル Menu画面で設定された1方向
コンパレータ出力 オープンコレクタ出力((I/O端子を使用)
最大印加電圧:24V
最大駆動電流:50mA(印加電圧24V時)
SDカード SD/SDHC(最大容量32GB)※1
SDカードフォーマット SDカードのフォーマットはSDフォーマッター相当
電源 単3形乾電池8本または外部電源
電池動作時間
(23℃)
アルカリ乾電池LR6:約27時間
ニッケル水素充電池:約27時間(eneloop pro)※3
(本器の設定および製造メーカにより動作時間は変わります)
ACアダプタ MI11C-98ER
外部電源/電圧 5~7V (定格電圧6V)
消費電流 約80mA(DC12V(乾電池8本)において
一次側(AC100V側)消費電力:約4VA(NC-98C、AC100Vにおいて)
防塵防水性能 IP54※4
使用温湿度範囲 温度:-10~+50℃、湿度:90%RH以下(結露のないこと)
大きさ・重さ 約175mm(H)×175mm(W)×40mm(D)・約780g (電池含む)
振動ピック
アップ
タイプ 3方向振動ピックアップ
基準感度 60mV/(m/S2)
使用範囲 -10~+50℃(結露しないこと)
防水性 IPX7
サイズ・重量 約φ67×(D)40.7mm(接続コード除く)
約335g
付属品 MI11C-54SR(3m)×1、単3形アルカリ乾電池×8、収納ケース×1
※1:MI11X-55EXRが別途必要
※2測定時間、またはLeq演算周期を500秒に設定した場合、5秒毎の瞬時値をもとに時間率レベルLnを演算
※3:eneloop proの充電は、必ず専用の充電器をお使いください。eneloop proは、パナソニックグループの登録商標です。
※4:有害な影響が発生するほどの粉塵(防塵形)と、あらゆる方向からの飛沫による水(防まつ形)
に対し保護されています。



■各種オプションプログラム
●オプションプログラムをインストールすると以下の機能が追加されます。
●プログラムインストール後はSDカードメモリカードとして使用可能になります。
MI11X-55WRRは振動レベルの演算と同時に波形収録することが可能。
収録したデータは、コンピュータで分析が可能で、周波数分析にも対応(非圧縮波形WAVEファイル)
1kHzサンプリング。24bitまたは16bitから選択

【最大収録時間 (16bit時)】
メモリカード 512MB 2GB 32GB
1kHz 約13時間 約55時間 約950時間

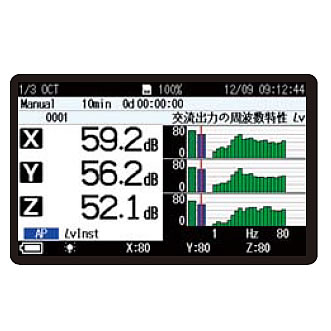

MI11X-55RTRは1/3オクターブバンド実時間分析が可能。保存された分析結果を読み出し、表示が可能

品番 MI11X-55EXR MI11X-55WRR MI11X-55RTR
機能
オールストア機能
(瞬時値、演算値)
マーカ機能
コンパレータ機能
データ連続出力機能
振動波形モニタ(波形収録)
1/3オクターブバンド分析
1/3オクターブバンドフィルタ出力



■各種オプションソフトウェア
MI11S-60VMR MI11X-55WRR MI11X-55RTR

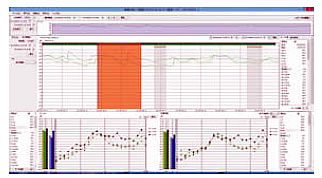

<環境測定データ管理ソフトウェア MI11S-60VMR>
●MI11M-55R・MI11X-55EXRで測定したデータをコンピュータで管理
●オートストアしたデータからTime-Level、グラフの表示、複数チャンネルの同時表示、グラフの重ね書き、各種演算、帳表作成が可能
※振動レベルデータ管理ソフトウェア付き

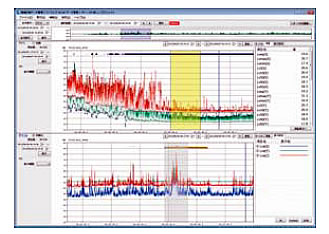

<環境測定データ管理ソフトウェア MI11S-60VMRTR>
●MI11M-55R・MI11X-55EXR・MI11X-55RTRで測定したデータをコンピュータで管理
●オートストアした1/3オクターブデータから、1/3オクターブ分析結果のグラフ表示、各種演算、帳表作成が可能
※1/3オクターブ振動レベルデータ管理ソフトウェア(MI11X-55RTR)付き

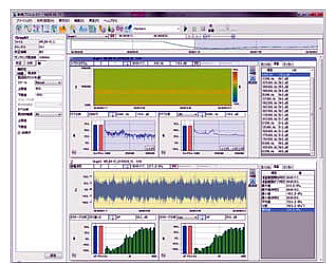

<波形処理ソフトウェア MI11S-70R>
●MI11M-55R・MI11X-55EXR・MI11X-55WRRで収録したWAVEファイルから、グラフ表示、レベル化処理、周波数分析(オクターブバンド分析・FFT分析)ファイル出力、再生が可能


品番 品名
MI11C-20SD2R SDカード2GB
MI11C-32SP3R SDカード32GB
MI11C-42RR RS-232CシリアルI/Oケーブル
MI11C-51SD1R SDカード512MB
MI11C-54SR 延長コード ※5
MI11P-21AR バッテリパック
MI11S-60VMRTR 環境測定データ管理ソフトウェア
MI11S-70R 波形処理ソフトウェア
MI11X-55EXR 機能拡張プログラム 512MBのSDカードにて供給
MI11X-55RTR 1/3オクターブ実時間分析プログラム
MI11X-55WRR 波形収録プログラム 2GBのSDカードにて供給
MI11C-24R BNCピン出力コード
MI11C-42CR コンパレータケーブル
MI11C-42PR プリンタケーブル
MI11PU-414R プリンタ
MI11S-60VMR 環境測定データ管理ソフトウェア
MI11C-98ER ACアダプタ
※5:ピックアップの延長は、203mまでが計量法の対象です。
※6:動作を保証するメーカ販売品をお使いください。





■防水に関するご注意
ご使用の際は底面のゴムカバー・電池カバーが、確実に閉じているかご確認下さい
防水・防塵性能を維持するために、2年に1度筐体内部のパッキンを交換する必要があります。(有料)
