デジタルトルクテスター(手動トルクドライバ・レンチ用)/M428TRQ-IP05S

デジタルトルクテスター(手動トルクドライバ・レンチ用)／ 品番　M428TRQ-IP05S

【詳細表示】

商品番号

M428TRQ-IP05S

価　格

デジタルトルクテスター(手動トルクドライバ・レンチ用)
品番　M428TRQ-IP05S
価格は下記をご覧ください

さまざまなトルクツールのM428TRQ-IP05Sシリーズがより使いやすく高性能になりました。
パソコンやPLCと連動して、トルク測定をより高度に管理します。
手動トルクドライバ・レンチの管理、自動半自動ツールの管理、ねじの締め付け・緩めトルクの検査管理

■特長
●さまざまな情報が表示可能なカラーディスプレイ

●データ出力は、USBとRS232Cどちらも標準装備

●最大50mN・m（0.05N・m）～500N･mまでの多彩なライナップをシリーズ化

●オプションの無線モジュールを使えば測定データを無線で転送
※無線モジュールについては無線モジュール WM2.4をご覧ください

●合否条件などの数値は、10チャンネルまでセット設定が可能

●合否判定はカラー表示でわかりやすくお知らせ

●ACアダプターからの直接給電または単3電池4本で稼

■用途

品番	用途
M428TRQ-IP05S	手動トルクドライバ・レンチなどの管理
M428TRQ-IP5S
M428TRQ-IP50S
M428TRQ-IP200S
M428TRQ-IP500S
M428TRQ-IP1500S
M428TRQ-RL005S	ネジの締付け・ゆるめなどのトルク検査
M428TRQ-RL05S
M428TRQ-RL6S
M428TRQ-RL10S
M428TRQ-IPS05CS	自動・半自動ツールの管理
M428TRQ-IPS5CS
M428TRQ-IPS20CLS

■共通仕様

精度	±0.5%（499digit 以下±3digit）
サンプリング周期	1000 データ/1 秒
表示ゼロクリア	設定された時間にて表示クリア 0.1sec、 0.5～3.0 sec（0.5sec 毎)
測定方向	CW-CCW （右・左方向)
ﾒﾓﾘｰ機能	データメモリ最大800 件
合否判定機能	上・下限値とも測定範囲内で設定可能（ただし合否判定はPeakモード時）
測定モード	Track 、Peak（ピークホールド） Peak-DoWN（ファーストピークホールド） C（リアルタイム出力）
最大・最小・平均値表示	保存されている測定値データの最大値・最小値・平均値などを表示し確認することが出来ます。但し、メモリ番号「001」（最初のデータ）と同じ符号のデータ（同じ測定方向のデータ）のみの計算になります
電源	AC アダプターから直接給電または単3乾電池4本
検出器コード長	2m
付属品	検出部、検出器コード、AC アダプター、書類（検査成績書・校正証明書・トレーサビリティ体系図）
オプション	PC接続用無線デバイス（M428WM-24USBAS）トルクテスター・PLC用無線デバイス（M248WM-24DSUB9SS）

■仕様

品番	測定範囲	測定単位	検出部サイズ (mm)	検出部嵌合形状
M428TRQ-IP05S	2.0～500.0 [mN･m]	mN･m cN･m	φ60 H41.2	□6.35
M428TRQ-IP5S	0.020～5.000 [N･m]	N･m cN･m	φ60 H41.2	□6.35
M428TRQ-IP50S	0.20～50.00 [N･m]	N･m cN･m	φ90 H63	□9.5
M428TRQ-IP200S	2.0～200.0 [N･m]	N･m	φ110 H79	□12.7
M428TRQ-IP500S	2.0～500.0 [N･m]		φ140 H99	□19
M428TRQ-IP1500S	20～1500 [N･m]		φ170 H102.5	□25.4
M428TRQ-RL005S	0.20～50.00[mN･m]	mN･m cN･m	φ22 L126	Φ4 羽根付
M428TRQ-RL05S	2.0～500.0[mN･m]	mN･m cN･m	φ22 L126	Φ4 羽根付
M428TRQ-RL6S	0.020～6.000[N･m]	N･m cN･m	φ35 L118	□6.35
M428TRQ-RL10S	0.20～10.00[N･m]	N･m cN･m	φ35 L118	□6.35
M428TRQ-IPS05CS	2.0～500.0[mN･m]	mN･m cN･m	（φ44） H34.4	□20
M428TRQ-IPS5CS	0.020～5.000[N･m]	N･m cN･m	（φ44） H34.4
M428TRQ-IPS20CLS	0.20～20.00[N･m]	N･m cN･m	（φ49） H37.9

■オプション
【M428TRQ-IP05Sシリーズ用無線モジュール】
●M428TRQ-IP05Sシリーズのトルクテスタから、パソコンやPLCに無線通信できます。

●送信距離は見通しで約20ｍです。（周囲の環境や設置高さにより大きく変わります）

●1グループ最大接続は15台

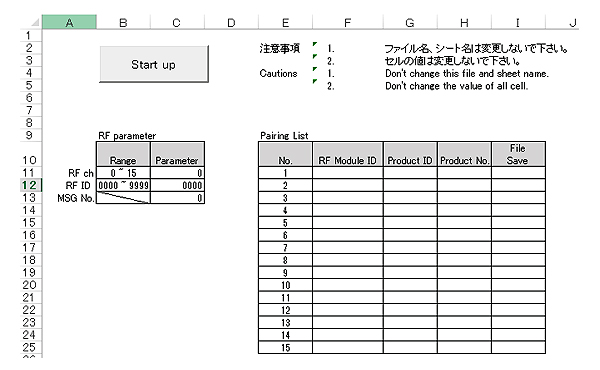

●専用受信ソフトウエア（MSエクセル）で簡単ペアリング（メーカーHPダウンロード）

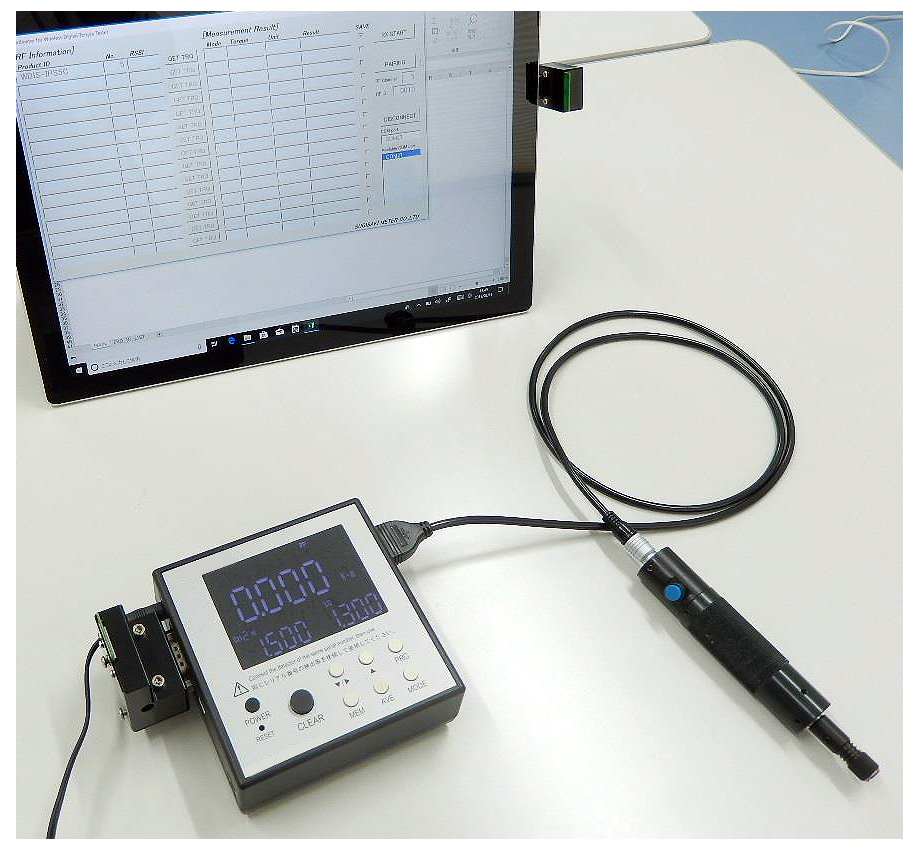

■使用例

■仕様

品番	M428WM-24USBAS	M248WM-24DSUB9SS
接続先	パソコンなど	トルクテスター本体、PLC など
本体
無線周波数	2405～2480MHz（5MHz間隔、16チャンネル）
無線ＩＤ	0～9999
送信方式	直接拡散方式
送信出力	3mW 以下
送信距離^※1	見通しで約20m（地上高さ70cmでの測定）
対応機種	M428TRQ-IP05Sシリーズ^※2※3

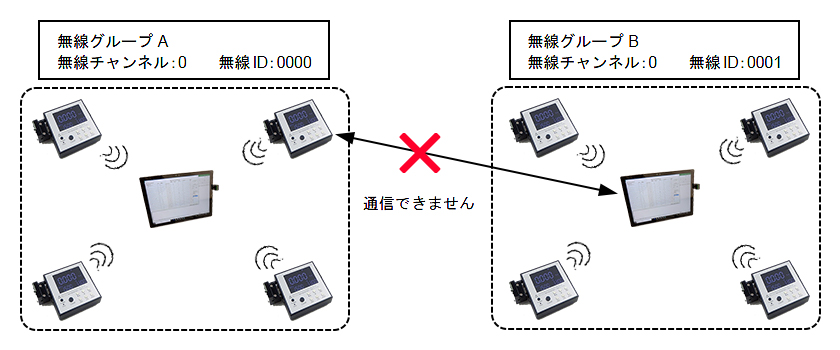

使用例	無線グループは無線チャンネルと無線 ID によって決定され、 1 グループ内での最大エンドデバイス数は 15 台です。
電源	USBバスパワー	DC5～12V^※4 （電源ソケットまたはD-SUBコネクタ）
認証	日本
備考	簡易ソフトウェア
オプション	-	ACアダプター（M248WM-AC172S）

※1：送信距離は周囲の環境や設置高さなどによって大きく変わります。
※2：無線通信時トルクテスターはACアダプターでの給電が必要です。（乾電池使用での無線通信はできません）
※3：トルクテスターの連続データ出力モード（Cモード）には対応しません。
※4：M248WM-24DSUB9SSを外部電源で使用する場合は、別途ACアダプターが必要です。（トルクテスター本体と接続する場合は、本体から給電します。）
※5：購入後にインターフェースを公開することも可能です。

運賃、および消費税は、記載価格には、含まれていません。
