部分放電音響画像カメラ/ 品番 M74F-1021F 【詳細表示】
商品番号 M74F-1021F 価 格

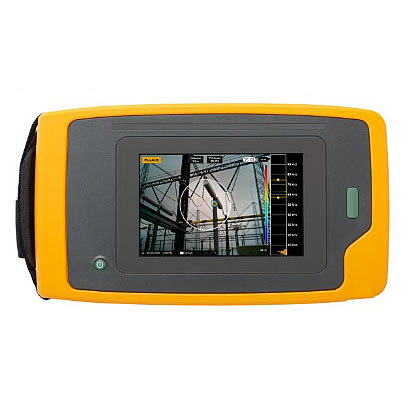

部分放電音響画像カメラM74F-1021F 部分放電音響画像カメラ
品番 M74F-1021F
●迅速で容易な部分放電検出と部分放電テスト
●稼働停止時間の削減と稼働時間の増加
●部分放電の発見と修理により、日々のコスト削減し、エネルギーを節約
●部分放電を記録し解析するためのPDQモード




■使用例
●高電圧印加時の部分放電を検出。


■特長
●迅速かつ安全に行う
漏れや部分放電に関するあらゆる問題を解決するオールインワン・ツールです。必要なことすべてを簡単に操作できます。
部品や環境を迅速に検査し、必要なすべての画像または動画をボタン1つで記録、大型の7インチタッチスクリーンLCDに表示できます。
追加のツールや機器は不要です。煩わしい二次ケーブルやデバイスを必要としない完全な機動性を備え、漏れや部分放電を検出し、修理する優れた柔軟性を持ち合わせています。

●SoundSight™ テクノロジー
音を視覚的に表示し、問題のある部分をすばやく特定することができます。また、高周波数機能により、より迅速な検出が可能になり、保守計画を早期に、容易に立てられるようになります。

●部分放電をより迅速かつ簡単に検出できるよう設計されています。
ヘッドフォンを装着して非常にかすかな音を聞き取ったり、小さな画面をのぞきこんで問題を特定したりする必要はありません。離れた場所から問題を特定するのに必要なものはすべてM74F-1021Fに含まれており、コードやその他の付属品がぶら下がったり絡まったりすることはありません。手に取って電源を入れ、問題を特定し始めるだけです。

●安全性
特定のマイクロホンポジションと高度なアルゴリズムの組み合わせにより、120m離れた場所からでも部分放電とコロナ放電を検出することができます。
外付けのコードやぶらさがっている付属品がないため、動き回ってもM74F-1021Fが他の機器に絡まることはありません。また、音響画像処理技術により音の反射を検出することができるため、問題を特定するために直接目を向ける必要もありません。つまり、キャビネットを開かなくても部分放電を見つけることができます。

●トレーニングを受けなくても誰もが使えるように設計されています
このツールを操作するために認定資格を取得する必要はありません。ボタン1つでM74F-1021Fのスイッチを入れ、周波数レンジを選択するかツールに任せるかを選択してから検査を開始すると、即座に部分放電または漏れを探し始めます。音を示している画像を発見したら、テキストによる注釈を追加した後で、使用する動画や写真を撮影することができます。特定の漏れまたは部分放電の詳細情報を知りたい場合は、PD スイッチを PDQ または LeakQ に切り替えます。


■仕様
品番 M74F-1021F
センサー
周波数帯 2 kHz~100 kHz
検出範囲 0.5~120 m
視野角 63°± 5°
公称フレーム・レート 25 FPS
Frames Per Second (FPS)は、
画面上のイメージが1秒間に更新される回数を示します。
内蔵デジタル・カメラ( 可視光線)
視野 (FOV) 63°± 5°
焦点 固定レンズ
ディスプレイ
サイズ 7 インチ LCD ( バックライト付き)、太陽光下でも判読可能
分解能 1280 x 800 (1,024,000 ピクセル)
タッチスクリーン 容量式
音響画像 SoundMap™ イメージ
SoundMap™ は、
音響アレイによりノイズ発生源を視覚的に示したマップです。
画像の保存先
保存容量 内蔵メモリー、画像 999ファイルおよび動画20ファイルを保存可能
画像フォーマット JPG または PNG ( 可視画像と SoundMap™ を合成)
動画フォーマット MP4 ( 可視画像と SoundMap™ を合成)
動画の長さ 最大 5 分
デジタル・エクスポート データ転送用 USB-C
音響測定
測定範囲 12.1~114.6 dB SPL ±1 dB SPL 2 kHz
4.4~101.2 dB SPL ±2 dB SPL 19 kHz
12.8~119.2 dB SPL ±1 dB SPL 35 kHz
19.8~116.1 dB SPL ±3 dB SPL 52 kHz
41.4~129.0 dB SPL ±1 dB SPL 80 kHz
54.4~135.5 dB SPL ±1 dB SPL 100 kHz
自動最大/ 最小 dB ゲイン 自動または手動を選択可能
周波数帯の選択 ユーザーのプリセットまたは手動入力により選択可能
ソフトウェア
簡単な使用 直感的に使用できるユーザー・インターフェース
トレンド・グラフ 周波数および dB スケール
スポット・マーカー 画像の中心に dB 値表示
電池
バッテリー 充電可能なリチウム・イオン電池
(現場での交換可能、充電)
バッテリー寿命 バッテリー 1 個につき 6 時間
(予備バッテリーも同梱)
バッテリー充電時間 3 時間
バッテリー充電システム 外付けデュアルベイ充電器、EDBD 290
一般仕様
標準パレット 3:グレースケール、Ironbow、および青/ 赤
作動温度 -10 ℃~40 ℃
保管温度 -20~70 ℃(バッテリーを外した状態)
相対湿度 10%~95% ( 結露なきこと)
寸法( 高さ×幅×長さ) 186 mm×322 mm×68 mm
(7.3 インチ x 12.7 インチ x 2.7 インチ)
重量( バッテリーを含む) 2.15 kg
保護等級(IP) IP40
保護定格適合、1 mm 以上の粒子と水滴から保護
保証期間 2年
自己診断通知 マイク・アレイに対処が必要か、アレイ・ヘルス・テストにより判定
対応言語 オランダ語、英語、フィンランド語、フランス語、ドイツ語、イタリア語、
日本語、韓国語、ポーランド語、ポルトガル語、ロシア語、簡体字中国語、
スペイン語、スウェーデン語、繁体字中国語
RoHS 準拠 あり
安全性
安全に関する一般情報 IEC 61010-1
電磁両立性(EMC)
国際規格
IEC 61326-1:ポータブル用機器の電磁環境 IEC 61326-2-2
CISPR 11:グループ 1、クラス A
韓国 (KCC) クラス A 装置 ( 産業放送および通信)
米国 (FCC) 47 CFR 15 サブパート B。
本製品は 15.103 条項により免除機器と見なされます。
標準付属品 カメラ
AC電源およびバッテリー充電器 (ACユニバーサルアダプター付属)
リチウムイオンスマートバッテリーパック×2個
ハードキャリングケース
ゴム製アレーカバー×2個
調節式ハンドストラップ
調節式ネックストラップ
※周囲条件により異なる

運賃、および消費税は、記載価格には、含まれていません。
