荷重変位測定縦型ユニット(標準型)/品番 M1LD-V05K2Mシリーズ 【詳細表示】
商品番号 M1LD-V05K2Mシリーズ 価 格
荷重変位測定縦型ユニット(標準型) M1LD-V05K2M 荷重変位測定縦型ユニット(標準型)
品番 M1LD-V05K2Mシリーズ
価格は下記をご覧ください
M1LD-V05K2Mシリーズは最大荷重5000Nまで対応の荷重-変位測定ユニットです。
荷重-変位グラフ(F-S曲線)を作成するソフトウェアを付属し、一式で荷重と変位の測定、分析を簡単かつ精密に実現できます。
変位を基準に荷重推移を確認できるため、フィーリング試験(感触測定)や、伸縮性のあるバネなど、材料の特性評価に最適です。

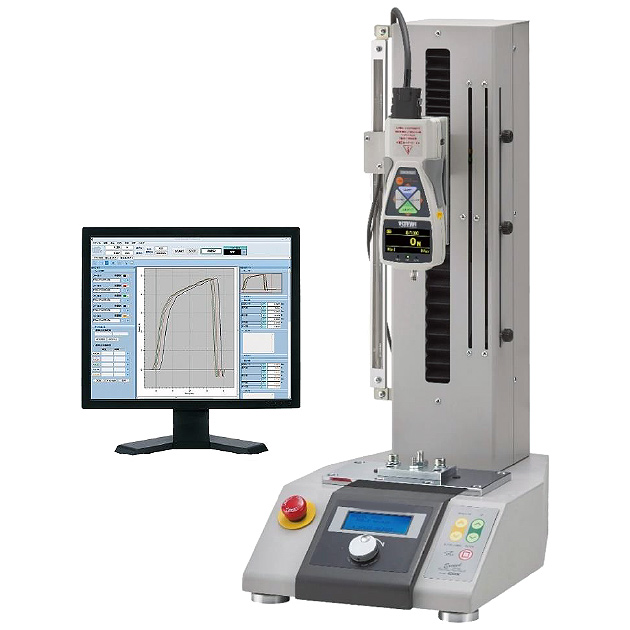

荷重変位測定縦型ユニット(標準型) M1LD-V05K2M

■概要
本製品はフォースゲージ・計測スタンド・ソフトウェアなど関連製品がセットになった荷重-変位測定用ユニットです。
コンパクトな卓上型で引張力や圧縮力、剥離力など力学的な特性が簡単に測定でき、さらに 2000 Hz の高い応答性で荷重-変位のグラフを描写できるなど精密な測定を実現します。
PC と USB で接続し、付属ソフトウェアでグラフが簡単に作成可能で、作成したグラフを画面上で重ねての比較や統計データ表示、グラフ内にコメントを入力するなど評価・解析にもご利用頂けます。
また、オプションの各種アタッチメントと組み合わせることで幅広い測定に対応することが可能です。
フォースゲージを取り外しての使用や校正ができるため、測定の幅が広がるとともにメンテナンスも容易になります。


■特徴
●精密な測定を実現
高速サンプリング 2000Hz で力の変化を精密に取得し、荷重-変位の関係(F-S 曲線)をリアルタイムでグラフ化

●グラフを簡単にレポート化
最大 5 つのグラフ重ね合わせやグラフ内にコメントを挿入する機能搭載グラフおよび統計データを WORD、EXCEL、PDFなどへ簡単出力

●指定した荷重値での変位自動ゼロリセットなどの機能を搭載し、荷重-変位の測定を便利にします。

●幅広い試験に利用可能
オプションアタッチメントとの組み合わせで様々な力の測定が可能


■測定事例
各種材料の引張・圧縮破断試験/ばねの簡易特性評価/各種素材の弾力試験/部品の圧入力評価/スイッチの特性評価試験/粘着シールの剥離試験/緩衝剤等のクッション性試験など


■データ例

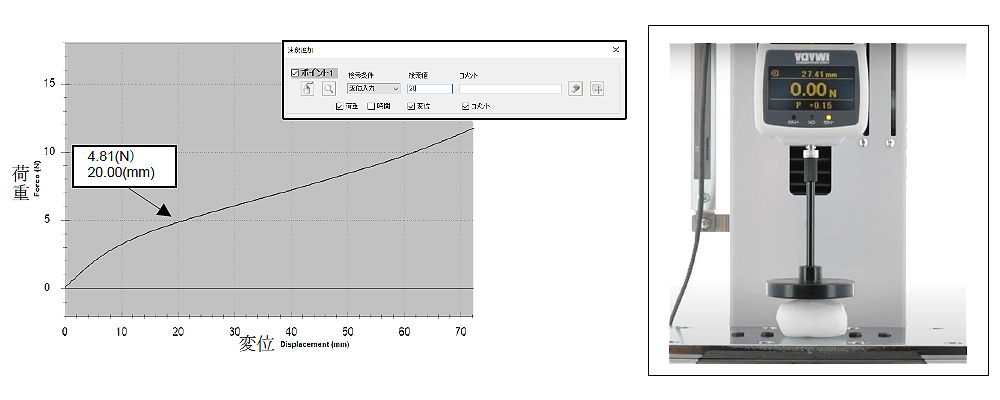

●指定変位量を圧縮/引張した時の荷重値(指定荷重値で圧縮/引張したときの変位量)
クッション性のある素材や圧入部品などを押し込む際、グラフを作成して荷重値の変化を評価することができます。押し込み量に対して荷重値の推移を見ることはもちろん、グラフ上の特定の変位値における荷重値の検索やコメント挿入が簡単にできます。

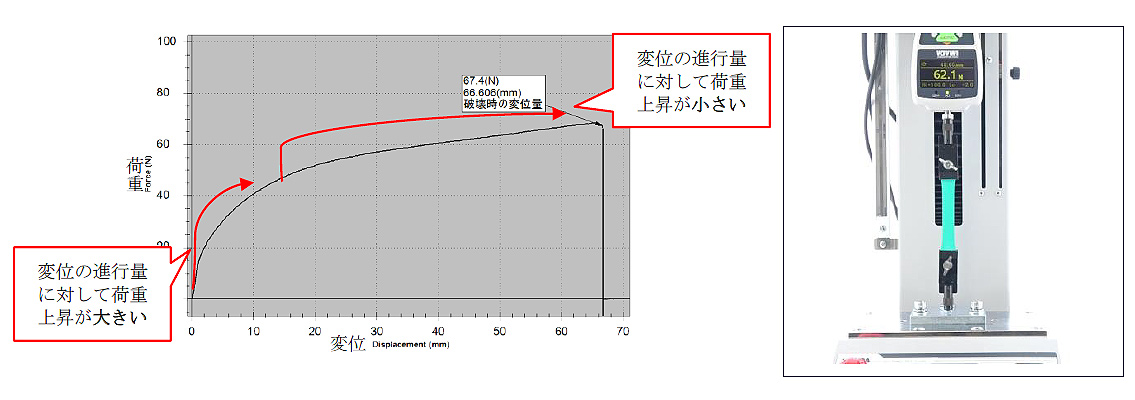

●圧縮/引張破壊した時の変位量
サンプルが破壊されるまでの過程をグラフ化することができます。破断に至るまでや破断時の荷重変化が視覚的に確認できます。また、破断発生時のピーク荷重や特定の荷重・変位値を検索してコメント挿入することができます。

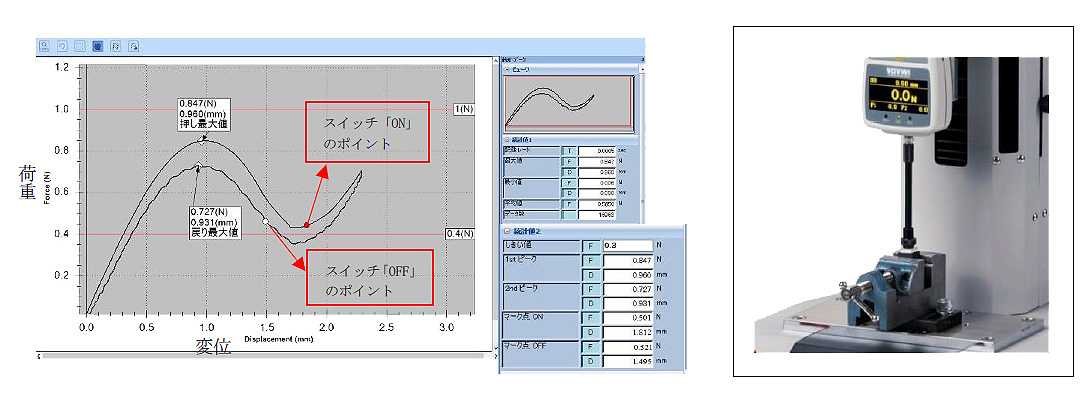

●ヒステリシスやゼロもどり性
例えばスイッチの試験においては、往復の過程をグラフ化することでヒステリシスやゼロもどりを視覚的に確認できます。また、閾値を設定して往復ピーク値検索や、任意の判定ラインを挿入することでグラフの評価を簡略化することができます。
さらに、マーク点機能を活用し、スイッチの ON/OFF の点をグラフに自動表示できます。
注:マーク点機能の利用には特注ケーブルが必要です。

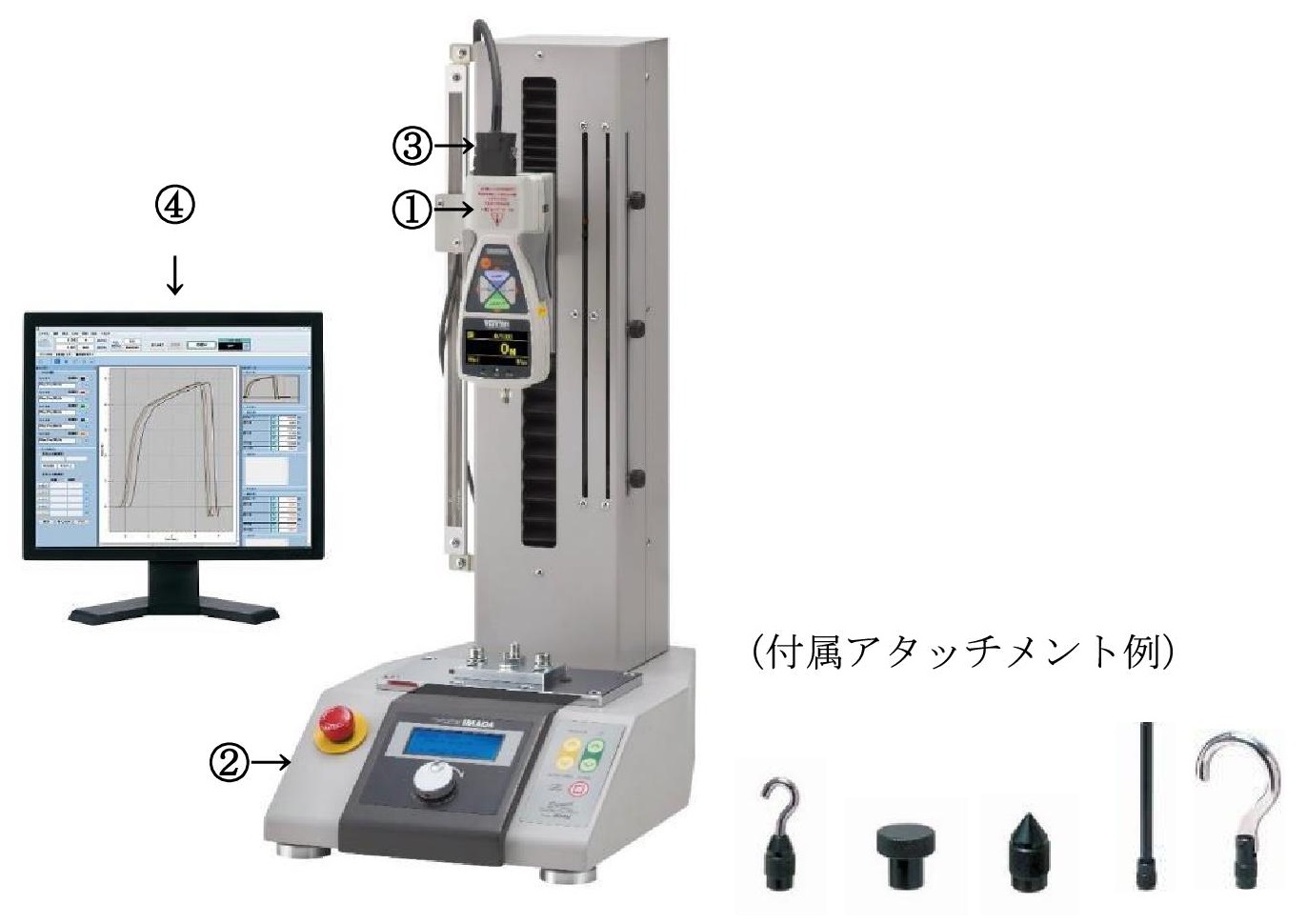

■付属品

① フォースゲージ
荷重測定の測定部であり、また荷重値及び変位値を表示します。取り外しが可能で、ハンディー測定器として使用することもできます。さらに、フォースゲージを取り換えることで、異なる荷重値の試験にも対応することができます。

② 計測スタンド(M1LD-V005MSLM は手動タイプになりますので、電動での駆動はできません。)
測定駆動部になります。ボタン操作でフォースゲージを移動し、引張試験や圧縮試験を行います。変位計が搭載されており、フォースゲージと接続することで変位測定が実現できます。

③ 接続ケーブル(M1LD-V005MSLM は手動タイプのため接続ケーブルは付属しておりません。)
フォースゲージと計測スタンドを接続し、制御するためのケーブルです。

④ ソフトウェア(ディスプレイは付属しておりません。)
PC 専用ソフトウェアです。フォースゲージと USB で接続し、荷重‐変位のグラフを作成することができます。
CD-ROM(グラフ描画ソフトウェア)が付属します。

⑤その他付属アタッチメント(付属するアタッチメントはフォースゲージのレンジにより異なります。)
ベーシックな圧縮・引張試験を行うためのアタッチメントが付属します。


■タイプ

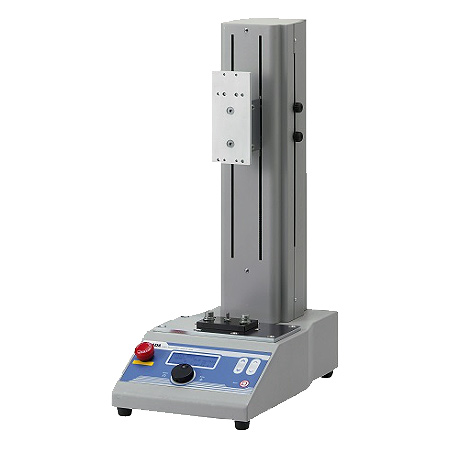

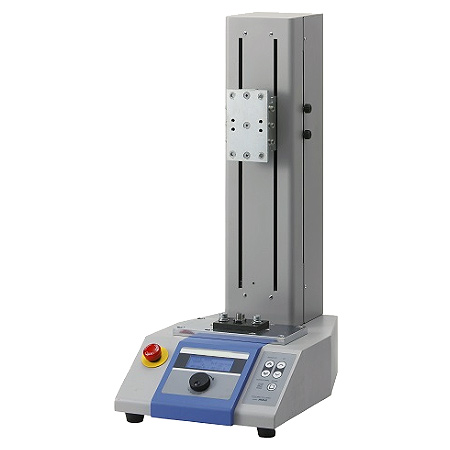

●荷重変位測定縦型ユニット(標準型)
・コストパフォーマンスの高い標準モデル
・最大荷重値 500N~5000N のラインナップ
・速度・繰り返し回数・圧縮(引張)時間などをデジタルで設定可能

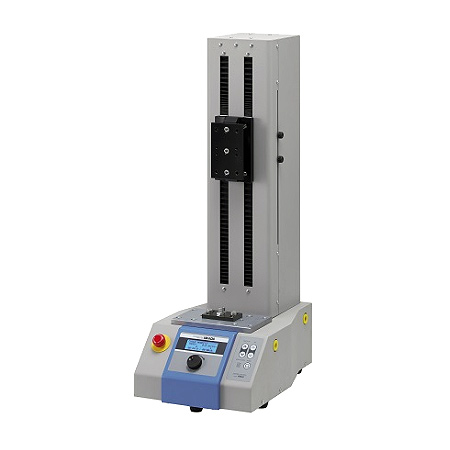

M1LD-V05K2M M1LD-V25K2M M1LD-V5K2M

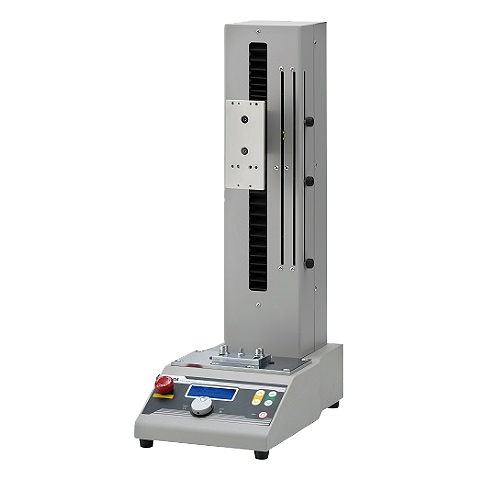

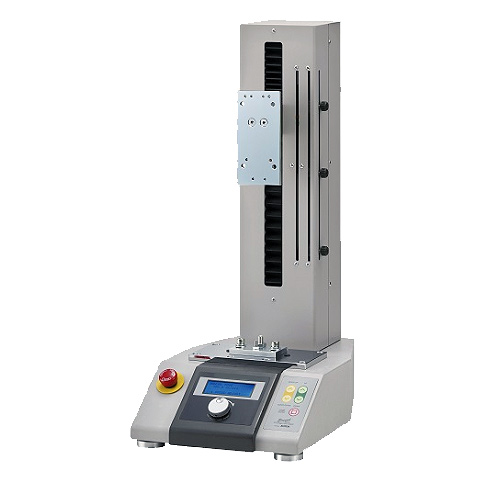

●荷重変位測定縦型ユニット(精密・多機能型)
・剛性が高く荷重変位の精密測定に適したモデル
・最大荷重値 500N,1000N のラインナップ
・幅広い速度設定が可能
・押し込み(引張)量のデジタル設定や、接触検出など利便性を高める機能を多数搭載
M1LD-V05KEM M1LD-V1KEM

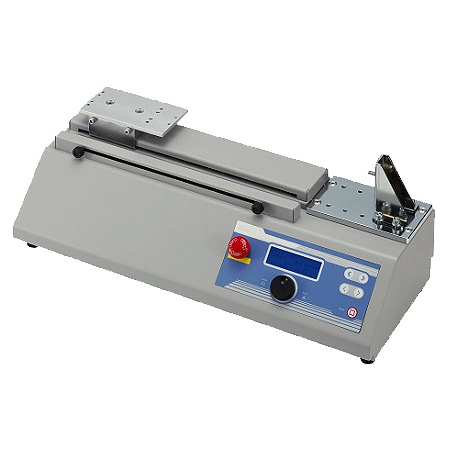

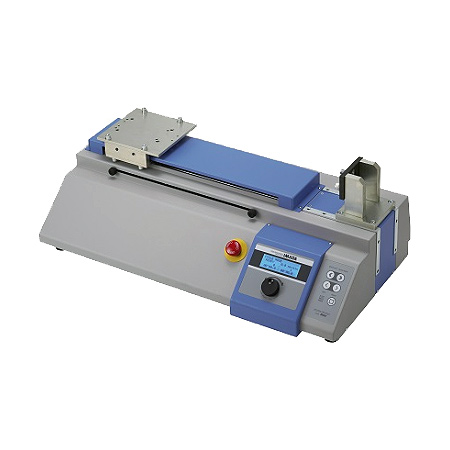

●荷重変位測定横型ユニット
・コストパフォーマンスの高い横型モデル
・最大荷重値 500N,2500N のラインナップ
・速度・繰り返し回数・圧縮(引張)時間などをデジタルで設定可能
M1LD-H05HK2M M1LD-H25HK2M

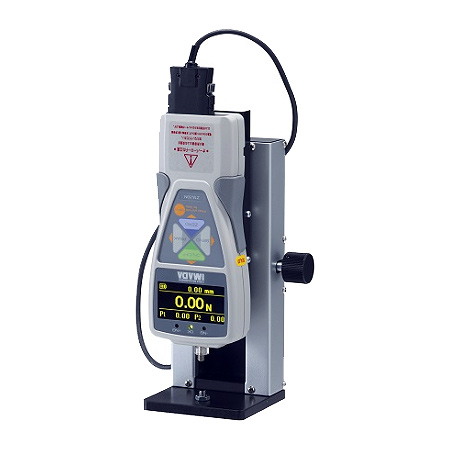

●荷重変位測定小型ユニット(手動タイプ)
・小型のつまみ式手動モデル
・最大荷重値 50N
・狭いスペースの測定に最適
M1LD-V005MSLM



■共通仕様
計測単位 荷重 N(mN、kN)
5N 以下のレンジは mN、1000N 以上は kN の換算表示が可能
変位 mm
表示分解能 荷重 符号小数点付4桁
(例:フォースゲージ 5N の表示分解能 0.001N)
変位 0.001mm(グラフ描画ソフトウェアに表示)
0.01mm (フォースゲージ画面上に表示)
精度 荷重 ±0.2%F.S. ±1 デジット
変位 ±0.1mm ±1 デジット(無負荷時)※1
荷重データサンプリング周期 2000 回/秒
荷重表示更新周期 16 回/秒
フォースゲージ各種機能 マルチ表示(上下 2 段選択表示)、コンパレータ(合否判定)、
ピークホールド(引張および圧縮)、内部メモリ(1000 データ)、
画面表示反転、符号反転、ゼロクリアタイマ、+NG アラーム、
オフタイマ(自動電源オフ)、感度設定、1st2nd ピーク検出、
時刻表示、荷重ピーク時変位検出、指定荷重時変位リセット、設定ロック
出力機能 USB、シリアル(RS232C)、アナログ(約±2V)、
コンパレータ、オーバーロード、サブコンパレータ、USB メモリ※2
電動計測スタンド電源 AC100V~240V フリー入力※3
使用環境 温度:0 - 40°C 湿度:20 -80%RH
付属品 取扱説明書、検査成績書、保証書、電源ケーブル、予備ヒューズ、USB ケーブル、
ドライバ CD-ROM(荷重値取込ソフト含む)、グラフ描画ソフトウェア
※1:最大ストロークで最大負荷を加えた場合、下記たわみが生じます。
M1LD-V**K2M:0.5mm以下、M1LD-V*KEM:0.25mm以下、M1LD-*HK2M:0.5mm以下
※2:USB メモリは含まれておりません。
※3:計測スタンド/フォースゲージ共に各々電源が必要です。

■ソフトウェア仕様
動作環境 対応OS:Windows 7/8/8.1/10
対応ハードウェア CPU:Pentium4(1GHz 以上)以上推奨
メモリ:2GB 以上推奨
ハードディスク:10GB(データ保存領域)以上
対応プラットフォーム NET Framework4.6 以上
実行環境 Microsoft Internet Explorer6.0 以上
Windows インストーラ 3.1 以降
接続ポート USB1.1、USB2.0 端子(※)
※ USB3.0 での動作は保証しておりません。


■仕様
●標準型
品番 M1LD-V05K2M M1LD-V1K2M M1LD-V25K2M M1LD-V5K2M
荷重レンジ 2N、5N、20N、50N、100N、200N、500N
- 1000N 1000N、2500N 1000N、2500N、
5000N
計測スタンド
耐荷重
500N 1000N 2500N 5000N
ストローク※4 230mm 290mm 290mm 295mm
サンプル
最大高さ※5
235mm 300mm 320mm 380mm
速度
(mm/min)
10~300 0.5~300
ストロークリミット つまみ式
計測スタンド
各種機能
動作モード 3 種(JOG/マニュアル/サイクル)、カウンター・タイマー、
荷重コントロール、オーバー荷重停止、非常停止
対応
オプション
ストローク
延長
M1LD-STROKE-200L
M1LD-STROKE-400L
M1LD-STROKE-200L M1LD-STROKE-
EXT200L
速度
変更
M1LD-SPEED-045V
M1LD-SPEED-090V
M1LD-SPEED-450V
M1LD-SPEED-600V
M1LD-SPEED-900V
M1LD-SPEED-075V
M1LD-SPEED-150V
M1LD-SPEED-1000V
M1LD-SPEED-075V
M1LD-SPEED-150V
-
外部
出力
M1LD-OUTPUT
※4:ストロークはヘッド可動範囲です。取り付けるフォースゲージやアタッチメントによって変動致します。ストロークを変更するオプションもございます。ストローク延長オプションをご参照ください。
※5:サンプル最大高さは、ヘッド最大上昇時のテーブルからフォースゲージ一般型(1000N 以下)の計測軸までの治具が取り付いていない際の距離です。なお、M1LD-V25K2MとM1LD-V5K2Mは、高荷重型を取り付けた場合の数値です。M1LD-V05K2Mのサンプル最大長さは、テーブルのチャック固定軸先端からフォースゲージ一般型(1000N 以下)の計測軸までの距離です。また、M1LD-H25HK2Mの最大サンプル長さは、高荷重型を取り付けた場合の数値です。



●縦型・精密・多機能型
品番 M1LD-V05KEM M1LD-V1KEM
荷重レンジ 2N、5N、20N、50N、100N、200N、500N
- 1000N、2500N
計測スタンド耐荷重 500N 1000N
ストローク※4 265mm 290mm
サンプル最大高さ※5 295mm 320mm
速度 0.5~600mm/min
ストロークリミット デジタル設定/つまみ式
計測スタンド各種機能 動作モード3種(JOG/マニュアル/サイクル)、カウンター・タイマー、
荷重コントロール、オーバー荷重停止、非常停止、
接触検出、破断検出、測定条件メモリ、メニューロック、簡単セットアップ
対応オプション ストローク延長 M1LD-STROKE-200L
速度変更 -
外部出力 標準搭載
※4:ストロークはヘッド可動範囲です。取り付けるフォースゲージやアタッチメントによって変動致します。ストロークを変更するオプションもございます。ストローク延長オプションをご参照ください。
※5:サンプル最大高さは、ヘッド最大上昇時のテーブルからフォースゲージ一般型(1000N 以下)の計測軸までの治具が取り付いていない際の距離です。



●横型
品番 M1LD-H05HK2M M1LD-H25HK2M
荷重レンジ 2N、5N、20N、50N、100N、200N、500N
- 1000N、2500N
計測スタンド耐荷重 500N 2500N
ストローク※4 230mm 265mm
サンプル最大高さ※5 245mm 340mm
速度 10~300mm/min
ストロークリミット つまみ式
計測スタンド各種機能 動作モード 3 種(JOG/マニュアル/サイクル)、カウンター・タイマー、
荷重コントロール、オーバー荷重停止、非常停止
対応オプション ストローク延長 -
速度変更 M1LD-SPEED-045V
M1LD-SPEED-090V
M1LD-SPEED-450V
M1LD-SPEED-600V
M1LD-SPEED-900V
M1LD-SPEED-075V
M1LD-SPEED-150V
外部出力 M1LD-OUTPUT
※4:ストロークはヘッド可動範囲です。取り付けるフォースゲージやアタッチメントによって変動致します。ストロークを変更するオプションもございます。ストローク延長オプションをご参照ください。
※5:サンプル最大高さは、ヘッド最大上昇時のテーブルからフォースゲージ一般型(1000N 以下)の計測軸までの治具が取り付いていない際の距離です。M1LD-H25HK2Mの最大サンプル長さは、高荷重型を取り付けた場合の数値です。


●小型・手動
品番 M1LD-V005MSLM
荷重レンジ 2N、5N、20N、50N
計測スタンド耐荷重 50N
ストローク※4 80mm
サンプル最大高さ※5 44mm
速度 -
ストロークリミット -
計測スタンド各種機能 -
対応オプション ストローク延長 -
速度変更 -
外部出力 -
※4:ストロークはヘッド可動範囲です。取り付けるフォースゲージやアタッチメントによって変動致します。
※5:サンプル最大高さは、ヘッド最大上昇時のテーブルからフォースゲージ一般型(1000N 以下)の計測軸までの治具が取り付いていない際の距離です。



■測定レンジおよびオプション品番選択表
※「スタンドユニット」と「測定レンジ」は、いずれかを必ず選択してください。
選択項目 品番 レンジ/長さ/速度 対応ユニット
測定レンジ M1LD-RANGE-2N 2N 全機種
M1LD-RANGE-5N 5N
M1LD-RANGE-20N 20N
M1LD-RANGE-50N 50N
M1LD-RANGE-100N 100N M1LD-V005MSLM以外
の全機種
M1LD-RANGE-200N 200N
M1LD-RANGE-500N 500N
M1LD-RANGE-1000N 1000N M1LD-V1K2M~5K2M
M1LD-V1KEM
M1LD-H25HK2M
M1LD-RANGE-2500N 2500N M1LD-V25K2M~5K2M
M1LD-H25HK2M
M1LD-RANGE-5000N 5000N M1LD-V5K2M
ストローク延長※6 M1LD-STROKE-200L +200mm M1LD-V1K2M~25K2M
M1LD-V05KEM~1KEM
M1LD-STROKE-EXT200L※7 +200mm M1LD-V5K2M
M1LD-STROKE-400L +400mm M1LD-V05K2M
速度変更※6 M1LD-SPEED-045V 1.5~45mm/min M1LD-V05K2M
M1LD-H05HK2M
M1LD-SPEED-075V  2.5~75mm/min M1LD-V1K2M~25K2M
M1LD-H25HK2M
M1LD-SPEED-090V 3~90mm/min M1LD-V05K2M
M1LD-H05HK2M
M1LD-SPEED-150V  5~150mm/min M1LD-V1K2M~25K2M
M1LD-H25HK2M
M1LD-SPEED-450V 15~450mm/min M1LD-V05K2M
M1LD-H05HK2M
M1LD-SPEED-600V 20~600mm/min M1LD-V05K2M
M1LD-H05HK2M
M1LD-SPEED-750V  25~750mm/min M1LD-V1K2M
M1LD-SPEED-900V 30~900mm/min M1LD-V05K2M
M1LD-H05HK2M
M1LD-SPEED-1000V 35~1000mm/min M1LD-V1K2M
外部出力※8 M1LD-OUTPUT - M1LD-Vシリーズ
(M1LD-H*HKK2Mは標準装備)
(M1LD-V005MSLMは非対応)
※6:速度やストロークを変更した場合、許容荷重値が減少する場合があります。詳細はお問い合わせください。
※7:M1LD-V5K2Mにおいてはスタンドの支柱を嵩上げし延長するオプションとなり、サンプル最大高さは延長されますが、
ストローク量は変わらないため、小さなサンプルの測定には不向きです。
※8:外部信号入手力オプションは、インターロックカバー等外部機器との連動を可能にするオプションです。








運賃、および消費税は、記載価格には、含まれていません。
