タイマー表示機 外部入力仕様/品番 M507TW-4S-EIN 【詳細表示】
商品番号 M507TW-4S-EIN 価 格

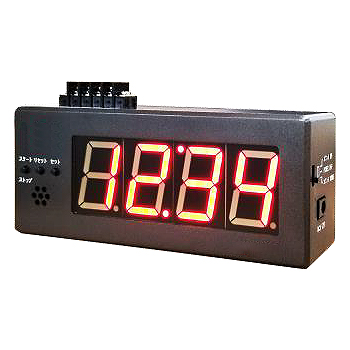

タイマー表示機 外部入力仕様
品番 M507TW-4S-EIN
価格は下記をご覧ください
経過時間や残り時間の計測を行うタイマー表示装置です。
カウントアップとカウントダウンの二つの動作があり、計測は「分:秒」「時:分」の計測が可能です。
「スタート/ストップ」「リセット」は外部入力にて動作することが可能です。
予告時間になると高速点滅表示を行います。
ブザーや回転灯を接続することにより、目標時間などのお知らせも対応しております。(外部出力仕様のみ)



■特長
●製造工数の見える化を実現。
作業時間や加工時間を表示することにより、稼働率の向上はもちろんのこと、品質の安定化のお手伝いをします。また、段取り時間や停止時間を表示することにより、歩留まり時間の短縮のお手伝いをします。

●小型卓上サイズ

●0からのカウントアップタイプと、プリセットからのカウントダウンタイプの2種類をご用意しているため、作業内容、改善内容によりお選び頂けます。

●M507TW-4S-EIOタイプはリレー出力やブザー機能が付属されているため、目標時間や到達時間を表示以外でお知らせ可能です。


■各種機能
●カウントアップ機能
ストップウォッチと同じ感覚で実行数や段取り時間を測定できます

●カウントダウン機能
目標時間を決めて残り時間を表示できます

●オーバータイム計測機能
設定した目標時間を過ぎるとオーバータイムとして表示できます。

●おしらせ機能
予告時間と目標時間の2段階でお知らせできます。
品番 予告時間 目標時間
M507TW-4S-EIN 点滅表示 内蔵ブザー
M507TW-4S-EIO-CPN/RLN 点滅表示 外部出力


■構成について

※1、2、3:計測、クリア、予告時間設定の各方法は機種によって異なります。


※4:M507TW-4S-EIOは予告タイミングでは外部信号の出力機能はございません。M507TW-4S-EIN、M507TW-4S-EIOは表示面哲でお知らせできます。
※5:カウントダウン動作で0または0:00になった場合:M507TW-4S-EINは内蔵ブザーを数秒間鳴動します。M507TW-4S-EIOは信号を出力します。


■経過時間や残り時間の見える化によって期待できる効果
●コスト意識がアップし、段取時間などが短縮
●決められた処理時間を守り、不良を削減、品質が向上
●自動運転中など待ち時間の有効活用
●異常状態の把握、ロスタイムを減らして稼働率を改善

品番 計測方法 クリア方法 予告時間・目標時間設定方法
M507TW-4S-EIN 本体スイッチおよび
外部信号
(モーメンタリ)
本体スイッチおよび
外部信号
(モーメンタリ)
本体スイッチ
M507TW-4S-EIO-CPN/
M507TW-4S-EIO-RLN


■タイプ
M507TW-4S-EIN M507TW-4S-EIO-CPN
M507TW-4S-EIO-RLN


■仕様
品番 M507TW-4S-EIN M507TW-4S-EIO-CPN M507TW-4S-EIO-RLN
タイプ 外部入力仕様 外部出力仕様
オープンコレクタタイプ
外部出力仕様
リレー出力タイプ
カウント方法 外部信号入力または本体の操作スイッチでカウント
外部入力 2点:カウント/クリア 入力容量:DC12V 6mA
無電圧接点またはオープンコレクタ
外部出力 外部出力なし
内蔵ブザー鳴動
オープンコレクタ1点
最大定格:
DC200V 50mA
内蔵ブザーは鳴動しません
リレー出力1点
最大定格:
AC250V5A/DC30V5A
内蔵ブザーは鳴動しません
表示文字 7セグメントLED 文字高約38mm,4桁
視認距離 視認距離 約15m
表示色
表示モードおよび
表示範囲

(本体のスイッチ
で選択できます)
カウントアップ(99:59を超えると0から再度カウントアップ)
0~99:59(分:秒)または(時間:分)
カウントダウン(表示下限値でカウントを停止)
99:59~0:00(分:秒)または(時間:分)
マイナスカウント(表示下限値でカウントを停止)
99:59~-9:59(分:秒)または(時間:分)
外形寸法
(W×H×D)
180×75×42mm (突起部除きます)
重量 約0.5kg
電源電圧 AC100V±10%(50/60Hz)
または006P型9Vアルカリ乾電池
消費電力 最大2VA
使用温度 0~45℃(結露なきこと)
湿度 45~85%RH(結露なきこと)
付属品 ACアダプタ (乾電池は付属しません)
寸法図

運賃、および消費税は、記載価格には、含まれていません。
