サーマル式風速センサー/品番 M261A10-285GE-30-140P16S 【詳細表示】
商品番号 M261A10-285GE-30-140P16S 価 格
サーマル式風速センサー
品番 M261A10-285GE-30-140P16S
価格は下記をご覧下さい
クリーンルーム等の微風速・ラミナーフローからコンプレッサーの圧縮空気まで計測可能
風速計測域:0~200m/sの測定が可能
温度計測域:-10~+140℃の環境で測定可能
高精度、圧力と温度の影響を受けない、標準空気量のダイレクト測定
駆動部品を使用していないため、長寿命
計測可能な幅広い温度範囲と圧力範囲


■特長
●高いNvターンダウン比(1 : 1000まで)
●最小計測流量: 0.2 m/sから
●最低計測範囲でも低い不確かさを維持
●流体の圧力と温度にほとんど影響されない、空気/ガス体積流量のダイレクト測定
●センサ部に駆動部品なし
●ステンレス製プローブ
●幅広い温度・圧力範囲で使用可能
●設置工数を抑え導入が容易
●耐腐食性
●小型設計により低い圧力損失を実現

■計測原理:サーマル式
風速の影響で変化した熱量を計測し演算により風速を検出するサーマル式 (熱伝導式)


■対応風速計本体
●センサー交換可能なデータロガー式風速計です。
●M261HON-EXSは第1種危険場所で使用可能
M261HON-NT2S M261HON-EXS
デジタル風速計(本体のみ)/M261HON-NTS デジタル風速計(本体のみ)/M261HON-EXS


■計測使用例
コンプレッサーのエアー計測、天然ガスの消費量計測
・医薬品製造・半導体産業の生産工程での流速・ラミナーフロー計測
・各種コンプレサーエアー、エアーナイフ等の流速計測

■計測ガス
正常な空気、ガス、混合ガス:
 大気、窒素、メタン、天然ガス、アルゴン、ヘリウム、バイオガス、二酸化炭素、他

■外形寸法



■流量計測範囲
ダクト径Di
(mm)
PF計数値*
[-]
最小計測流量
[Nm3/h]
センサ別最大計測流量[Nm3/h]
30m/s 60m/s 120m/s 150m/s 180m/s 200m/s
25 0.725 0.26 39 77 154 192 231 256
40 0.81 0.73 110 220 440 550 660 730
50 0.84 1.2 178 356 713 890 1070 1180
60 0.84 1.7 257 513 1030 1280 1540 1710
80 0.84 3 456 912 1820 2280 2740 3040
100 0.84 4.8 713 1425 2850 3560 4280 4750
120 0.84 6.8 1026 2050 4100 5130 6160 6840
150 0.84 11 1600 3210 6410 8020 9620 10600
200 0.84 19 2850 5700 11400 14250 17100 19000
300 0.84 43 6410 12820 25650 32060 38480 42750
400 0.84 76 11400 22800 45600 57000 68400 76000
500 0.84 120 17800 35600 71200 89100 106900 118800
1000 0.84 480 71200 142500 285000 356300 427600 475000
標準体積流量の計測範囲は条件として、センサがダクト中心にあり、非回転流入(整流)で、測定点の入力/出力側
に十分な直管部が確保されている場合に対応します 。
* PF計数値は、横断面の平均流速とセンサで計測した流速の比で表されます。前述の動作条件が適用されます。


■仕様
流体※1 大気、クリーンガス、組成変化しない混合ガス
風速計測範囲 センサ仕様による
精度 (0.2~40m/s):±2%mv. +0.02m/s
(40m/s以上):±2.5%m.v.(m.v.:指示値)
使用温度範囲 -10~+140℃
計測可能圧力 大気圧16bar/1.6MPa以下
標準センサ外形 センサ仕様による
ケーブル長 3m
(最大耐熱温度:+140℃)
EMC対応 IEC1000-4,EN50081,EN6100
保護等級 IP68
コネクタ IP65
接ガス部材質 ステンレス1.4571、1.4305、ガラス、エポキシ樹脂
防爆仕様※2 Ex ib IIC T4 Gb:カテゴリ2G(1種危険場所用)
※1:センサ及び変換器の校正/精度保証を空気以外の流体で行う場合、測定の不確かさを最小に抑えるには、決められたセンサ及び変換器が必要です。
※2:品番末尾EXタイプ

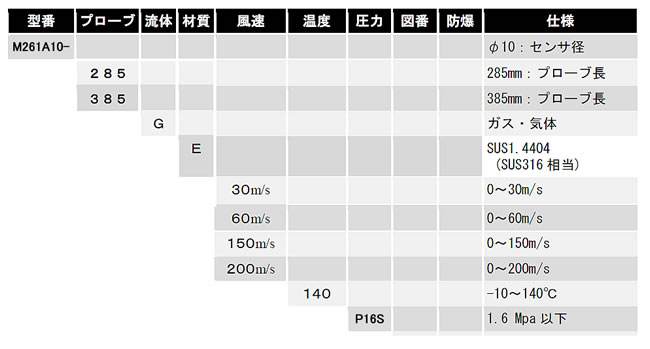

品番 プローブ長
(mm)
計測範囲
(m/s)
標準タイプ 防爆仕様
M261A10-185GE-30-140P16S M261A10-185GE-30-140P16SEX 185 0.2~30
M261A10-185GE-60-140P16S M261A10-185GE-60-140P16SEX 185 0.2~60
M261A10-185GE-150-140P16S M261A10-185GE-150-140P16SEX 185 0.2~150
M261A10-185GE-200-140P16S M261A10-185GE-200-140P16SEX 185 0.2~200
M261A10-285GE-30-140P16S M261A10-285GE-30-140P16SEX 285 0.2~30
M261A10-285GE-60-140P16S M261A10-285GE60-140P16SEX 285 0.2~60
M261A10-285GE-150-140P16S M261A10-285GE-150-140P16SEX 285 0.2~150
M261A10-285GE-200-140P16S M261A10-285GE-200-140P16SEX 285 0.2~200
M261A10-385GE-30-140P16S M261A10-385GE-30-140P16SEX 385 0.2~30
M261A10-385GE-60-140P16S M261A10-385GE-60-140P16SEX 385 0.2~60
M261A10-385GE-150-140P16S M261A10-385GE-150-140P16SEX 385 0.2~150
M261A10-385GE-200-140P16S M261A10-385GE-200-140P16SEX 385 0.2~200
M261A10-685GE-30-140P16S M261A10-685GE-30-140P16SEX 685 0.2~30
M261A10-685GE-60-140P16S M261A10-685GE-60-140P16SEX 685 0.2~60
M261A10-685GE-150-140P16S M261A10-685GE-150-140P16SEX 685 0.2~150
M261A10-685GE-200-140P16S M261A10-685GE-200-140P16SEX 685 0.2~200












■オプション
品番 品名 サイズ 材質
M261G10-18A-130S プローブ取付ハンドル φ18×130mm アルミニウム製
M261S18A-350S 延長ロッド φ18×350mm アルミニウム製

運賃、および消費税は、記載価格には、含まれていません。
