電動縦型計測スタンド品番 M1MX2-500NI 【詳細表示】
商品番号 M1MX2-500NI 価 格
電動縦型計測スタンドM1MX2-500NI

縦型電動計測スタンドです。
フォースゲージ・アタチメントと併用して頂くことで、圧縮・引張・剥離試験が自動で可能。
速度・方向を一定に、再現性の高い測定を実現。

※左画像のフォースゲージとアタッチメント(フラットチャック M1GC-1100I)は別売りです。

電動縦型計測スタンド
品番 M1MX2-500NI
価格は下記をご覧下さい

■特長
●より精密な測定
剛性が高く、たわみが少ないため、より精密な測定が可能です。
●簡単操作
シンプルなボタン・角度をつけた操作パネルで、サンプルや液晶を見ながら簡単に操作できます。
●初めてお使いになる方でも安心 モニターを見ながら簡単に操作できます


●ダイヤル一つで
・スピードの調整
・試験回数・停止時間の設定
・フォースゲージ位置の微調整(JOGモード)
●試験回数の設定
1-65,535 回まで設定可能→繰返し試験に最適
●停止時間の設定
任意の位置で設定した時間分、停止させることが可能→耐久試験に最適
●別売ケーブルを併用して…「オーバーロード防止補助・荷重コントロール」
M1TA-N/M1TS-Nシリーズとケーブルの併用で、過負荷によるセンサーの故障防止補助、荷重値でのスタンド上下動作のコントロール機能を有効にします。
※完全な故障防止を保証するものではありません。



■タイプ
M1MX2-500NI M1MX2-1000NI、M1MX2-2500NI
省スペースに設置可能
A3 用紙程度の卓上スペースに置ける本体で、大きく場所を取りません。
幅広いワークスペース
200×100(㎜)のテーブルでサンプルの設置も容易
※フォースゲージは別売りです
※各種アタッチメントは別売りです。


■各使用例

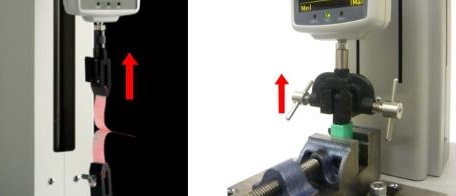

●M1MX2-500NIの使用例
ヒートシール溶着の180°剥離試験 USB コネクタの挿抜力試験

各種テープの90°剥離試験 フィルムの突刺し強度試験  圧着端子かしめ強度試験
 90°剥離試験治具M1P90-200Nを用いて、テープや接着剤の剥離試験が行えます。 ペットボトルやフィルムなど、包装資材の突刺し強度を測定できます。 様々な大きさの圧着端子のかしめ強度を測定できます。

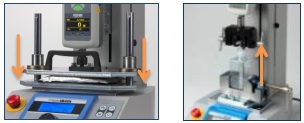

●M1MX2-1000NI、M1MX2-2500NI
 レトルトパウチの耐圧強度試験  ノズルの引張強度試験

レトルトパウチの圧縮測定 金属板の破壊試験 太い電線の引張強度測定

プレス試験治具M1PR-500NIシリーズを用いてレトルトパウチの圧縮強度測定が行えます。 金属板の曲げ強さの測定に適しています。 太い電線の圧着端子の引張強度や、被覆の抜け・破れ強度の測定が行えます。

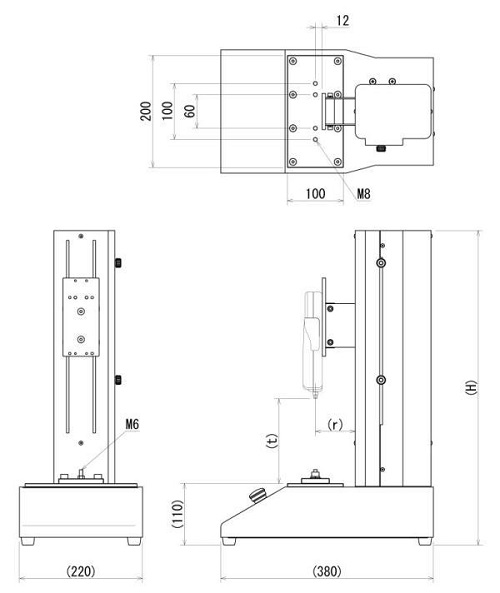

■寸法図
M1MX2-500NI
M1MX2-1000NI M1MX2-2500NI


品番 M1MX2-500NI M1MX2-1000NI M1MX2-2500NI
H 562 660 644
r M1S2-NM1TA-N/M1TS-N
(2N~1000N)を取り付けた場合
71 71 72
M1ZT-A/M1ZT-S
(2500N~5000N)を取り付けた場合
- 74 71
M1PU-2NI~500NI
(500N以下)を取り付けた場合
69 69 70
M1PU-1000NI
(1000N以上)を取り付けた場合
- 73 74
M1S2-Nを取り付けた場合 245 310 320
M1TA-N/M1TS-N
(2N~1000N)を取り付けた場合
235 300 315
M1ZT-A/M1ZT-S
(2500N~5000N)を取り付けた場合
- 340 320
M1PU-2NI~500NI
(2N~10N)を取り付けた場合
260 325 290
M1PU-20NI~500NI
(20N~500N)を取り付けた場合
250 315 285
M1PU-1000NI~5000NI
(1000N~5000N)を取り付けた場合
- 345 210



■仕様
品番 M1MX2-500NI M1MX2-1000NI M1MX2-2500NI
許容荷重 500N 1000N 2500N
たわみ量 0.5mm以下
移動速度 10~300mm/min
機能 マニュアルモード、JOGモード、サイクルモード
速度のデジタル設定、カウンター、タイマー
制御機能 非常停止ボタン
荷重値による動作コントロール(*1)
オーバーロード防止(*1)(*2)
安全装置 ストロークリミット、非常停止ボタン
電源 AC100V~240V、フリー入力
本体重量 約18kg 約19kg 約26㎏
付属品 チャック取付板 チャック取付板
高荷重フォースゲージ取付版
チャック取付板
小型フォースゲージ取付板
フォースゲージ取付板、電源コード、保護カバー、
予備ヒューズ、工具、取扱説明書
取付け可能
フォースゲージ
PS-Nシリーズ
M1S2-Nシリーズ
M1TA-Nシリーズ、M1TS-Nシリーズ
SPSH-Nシリーズ
M1S2-Nシリーズ
M1TA-Nシリーズ、M1TS-Nシリーズ
M1ZT-Aシリーズ、M1ZT-Sシリーズ
オプション ロングストローク、速度変更、FA仕様、I/Oコネクタ2追加、測長器
各種アタッチメント(圧縮用引張用
価格 ¥229,700 ¥347,000 ¥363,800
*1 デジタルフォースゲージ(別売り)、専用接続ケーブル(別売り)を併用した時のみ有効になります。
*2オーバーロードの完全な防止を保証するものではございません。




■オプション
測定状況に合わせて様々な仕様変更が可能です
「速いスピードで測定したい」・「長いストロークが欲しい」・「広いワークスペースが欲しい」
というようなご要望にもお応えします。
●ロングストローク(ストロークの延長[200mm])
●測長器(変位の計測)
●速度変更(標準仕様からの変更)
●外部信号入力(外部入出力コネクタの搭載)
●FA 仕様(変位測定用リニアスケールの内蔵)
●保護パネル
スタンドの前面を覆うことで、サンプルの飛散や怪我の危険を減らします。
●操作部分離型
離れた場所から計測スタンドを操作する場合や計測スタンドを
設備に組み込み使用する際にご活用いただけます。

運賃、および消費税は、記載価格には、含まれていません。
