デジタル風速計(本体のみ)/品番 M261HON-NTS 【詳細表示】
商品番号 M261HON-NTS 価 格
デジタル風速計(本体のみ)/M261HON-NTS センサー交換可能なデータロガー式風速計です。 デジタル風速計(本体のみ)
品番 M261HON-NTS
■特長
●幅広い計測範囲
・0~200m/sまで計測(サーマル式センサ使用)
・-40~500℃環境での計測(ベーン式センサ使用)

●耐環境性
・ヴォルテックス式センサセンサを使用して粉塵・ミスとを含む環境での計測
・腐食性ガス、科学物質に対する優れた耐久性

●データロギング機能
・40,000点の計測データの保存とPC出力
・操作性に優れた大型LCDとタッチキー

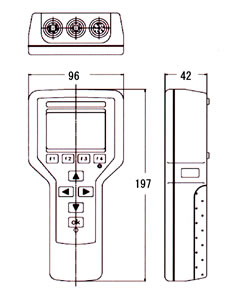

■外形寸法


■主な仕様
計測項目 風速/流速/流量
温度
アナログ信号センサ入力システム
入力センサと信号 べーン式風速センサ
ヴォルテックス式風速センサ
サーマル風速センサ
Pt100:温度センサ
アナログ信号入力:4-20mA/0-10VDC
計測単位 m/s、m3/h、l/min、l/s、kg/h、min、fpm、cfm
℃、°F
hPa、%RH、mA…
出力信号 アナログ出力:DC0~10V2点
USBインタフェイスデータロガデータPC転送用
接続方式 DINプラグコネクタ
電源 単3×4個アルカリ乾電池または充電池またはACアダプタ
タッチキー方式 キーパッド、ハイコントラストLCD
ハウジング プラスチック(ABS樹脂)
外形寸法(W×H×L) 96×42×197mm
重量 約520g
保護等級 IP65:センサ装着時またはコネクタキャップ使用時
使用温度範囲 -10℃~+50℃
計測方式 マニュアル方式
長時間自動計測方式
平均値、最大値、最大値メモリ機能
データロガ機能 約40,000データ保存
AUTOメモリ機能
防爆規格 なし


■オプション
●データー取り込みソフトケーブルセット
・ソフトウェアは「M261HON-NTS」に保存されたデータをPCに取り込むことができます。
・計測データはテーブルやグラフ表示にすることができます。また「XLS」や「CSV」方式にて保存することもできます。
・M261HON-NTSにはPC接続用のUSBインタフェイスが装備されています。
・言語は日本語、英語、ドイツ語になります。


品番 品名
M261-HLOG2S データー取り込みソフトケーブルセット
各種風速センサー(サーマル式ベーン式ヴォルテックス式
各種風速センサーを取り揃えております。
センサーは交換式です。用途に合ったセンサーをお選びください。

■サーマル式
●クリーンルーム等の微風速・ラミナーフローからコンプレッサーの圧縮空気まで計測可能
●風速計測域:0~200m/s、温度計測域:-10~140℃の環境で計測可能
●医薬品製造・半導体産業の生産工程での流速・ラミナーフロー計測、各種コンプレサーエアー、エアーナイフ等の流速計測

■ベーン式
●高温度環境での気体の流速計測
●使用可能温度:-40~500℃の環境で計測可能
●水や液体、燃料等の流速、流量、計測が可能。排気ガス、バイオガス、腐食性ガス等の流速計測

■ヴォルテックス式
●排気ガス・ダスト・結露雰囲気等での計測、腐食性ガスの流速計測に。
●使用可能温度-20~240℃の環境で計測可能。
●粉塵(繊維や埃)雰囲気での風速計測や、高湿度、結露環境での計測、水蒸気などを含んだガスでも計測が可能です。
サーマル式
■計測原理
サーマル式風速センサー/M261A10-285GE-30m/s140P16S
一定温度に熱せられたヒータ素子が風速の影響により変化した熱量を測定することにより流速を演算します。
M261A10プローブは薄膜フィルムセンサー素子を使用しています。薄膜センサはニッケル抵抗温度計とニッケル抵抗ヒータで構成されています。M261A10薄膜フィルムセンサ素子の時定数(t95)は約5m/sの標準の空気速度に対して約1秒です。
サーマル式風速センサーは低風速域だけでなく高風速域・高温環境でも計測が可能です。

■外形寸法


■仕様
風速計測範囲 0~200m/s(センサ仕様による)
精度 (0.2~40m/s):±2%mv. +0.02m/s
(40m/s以上):±2.5%m.v.(m.v.:指示値)
使用温度範囲 -10~+140℃
計測可能圧力 16,000hps(最大)
標準センサ外形 φ10×285mm
ケーブル長 3m
EMC対応 IEC1000-4,EN50081,EN6100
保護等級 IP68
コネクタ IP65

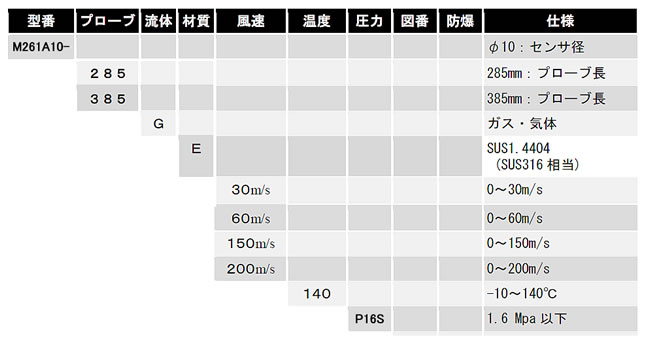

■仕様
品番 計測範囲 温度計測域
M261A10-285GE-30-140P16S 0~30m/s -10℃~140℃
M261A10-285GE-60-140P16S 0~60m/s
M261A10-285GE-150-140P16S 0~150m/s
M261A10-285GE-200-140P16S 0~200m/s
M261A10-385GE-30-140P16S 0~30m/s
M261A10-385GE-60-140P16S 0~60m/s
M261A10-385GE-150-140P16S 0~150m/s
M261A10-385GE-200-140P16S 0~200m/s
M261A10-685GE-30-140P16S 0~30m/s
M261A10-685GE-60-140P16S 0~60m/s
M261A10-685GE-150-140P16S 0~150m/s
M261A10-685GE-200-140P16S 0~200m/s



べーン式
■計測原理
高温べーン式風速センサー/M261S16GA-mc40/140/p3S
流体の速度に比例したスピードで回転する回転翼の回転数を近接スイッチでカウントし流速を演算します。回転翼は00.3~0.7gで制作され、微弱な風速にも対応します。
軸受け等も、摩擦の影響を極力排除した特殊なシステムにより作製されています。気体だけでなく、水の流速の計測も可能です。


■外形寸法
M261S25/M261S30シリーズ

品番 A B C D
M261S25シリーズ 16.2 13.4 60 170
M261S30シリーズ 24.0 18.0 90 170

品番 計測対象 材質 センサ形状
(φ×mm)
流速計測範囲
(m/s)
温度範囲
(℃)
M261S25GA-mn20-140-p6S 気体 アルミ
ニウム
25×170 0.3~20 -20~125
M261S25GA-mn40-140-p6S 0.4~40
M261S25GA-mn120-140-p6S 1.2~120
M261S25GE-mn20-100-p10S ステンレス 0.4~20 -20~100
M261S25GE-mn40-100-p10S 0.5~40
M261S25GE-mn120-100-p10S 1.4~120
M261S25GE-mn20-260-2-p10S 0.4~20 -40~260
M261S25GE-mn40-260-2-p10S 0.5~40
M261S25GE-mn120-260-2-p10S 1.4~120
M261S25GE-mn20-370-2-p0S 0.4~20 -40~370
M261S25GE-mn40-370-2-p0S 0.5~40
M261S25GE-mn120-370-2-p0S 1.4~120
M261S25GE-mn20-500-2-p0S 0.4~20 -40~500
M261S25GE-mn40-500-2-p0S 0.5~40
M261S25GE-mn120-500-2-p0S 1.4~120
M261S25GT-mn20-100-p10S チタン 0.3~20 -20~100
M261S25GT-mn40-100-p10S 0.4~40
M261S25GT-mn120-100-p10S 1.2~120
M261S30GA-md20-140-p6S アルミ
ニウム
30×170 0.2~20 -20~125
M261S30GE-md20T100-p10S ステンレス
(チタン)※1
0.3~20 -20~100
M261S30GE-md20T260-p10S -40~260
M261S30GT-md20-100-p10S チタン -20~100
M261S30GT-md20-240-2p6S -40~260
M261S25GFAmn20-140-p6S 気体
液体
アルミ
ニウム
25×170 0.03~7.5※2 -20~125
M261S25GFEmn20-100-p10S ステンレス 0.04~7.5※2 -40~100
M261S25GFEmn40-260-2-p10S 0.05~10※2 -40~260
M261S25GFEmn40-350-2-p10S 0.05~10※2 -40~350
※1:回転翼はチタン製
※2:液体計測範囲・気体計測範囲は気体計測センサと同様
※ステンレス:(Stainless steel 1.4571、1.4305 : SUS 316相当)











■外形寸法
M261S16シリーズ
仕様 φK φS φV B LK C IG
アルミニウム製 100℃用 16 16 - 10.65 53 136 M14×1.5
ステンレス製 100℃用 16 16 - 11 65 163 M14×1.5
ステンレス製 260・360℃用 16 16 9.35 11 65 163 M14×1.5


■共通仕様
センサタイプ M261S16 ベーン式センサ
センサヘッド径φ16mm
流体
(測定対象)
GF 空気・ガス、液体(水)
G 空気・ガス
材質 E ステンレス1.4404 / AISI 316L、(SUS316相当)チタン、セラミック
A アルミ、チタン、セラミック
計測範囲 下記仕様参照
精度 ±1.5% m.v.+0.5% t.v.
再現性 ±(0.05%t.v.+0.02m/s)
温度範囲 品番 使用温度範囲 雰囲気温度
(TZ1)
雰囲気温度
(TZ2)
雰囲気温度
(TZ3)
/100 -20~100℃ -20~100℃ - -
/260 -40~260℃ -40~260℃ -40~125℃ -40~125℃
/370 -40~370℃ -40~370℃ -40~125℃ -40~125℃
計測可能
最大圧力
/p3 3bar/0.3MPa以下
/p6 6bar/0.6MPa以下
ケーブル長 2m

■仕様

品番 計測対象 材質 流速計測範囲
(液体)(m/s)
使用温度範囲
(℃)
M261S16GFA-mc40-100-p3-2m-ZG1S 空気・ガス
液体
アルミニウム 0.6~40
(0.06~10)
-20~100
M261S16GFE-mc40-100-p6-2m-ZG1S ステンレス 1.0~40
(0.10~10)
-20~100
M261S16GFE-mc40-260-p6-2m-ZG1S 1.0~40
(0.10~10)
-40~260
M261S16GE-mc40-370-p6-2m-ZG1S 空気・ガス 1.0~40 -40~370
※ステンレス:(Stainless steel 1.4571、1.4305 : SUS 316相当)



※オプションについてはセンサー詳細ページにてご確認ください。
ヴォルテックス式
■計測原理

カルマン渦の原理を基としています。
流体がセンサ内を通過するときに、内部のロッドが障害となり、渦を発生させます。
ヴォルテックスセンサーに内蔵された超音波センサでこの渦をカウントすることにより流速を演算します。
また、ヴォルテックス式センサは検知部に稼働部品やヒータ等の電気部品を使用していないため、センサ損傷を受けたり、経時変化による劣化はありません。

■外形寸法



■仕様
風速計測範囲 0~20m/s(センサ仕様による)
精度 ±1.0%mv. +0.03m/s
使用温度範囲 -25~+200℃
標準センサ外形 φ42×300mm
ケーブル長 3m
EMC対応 IEC1000-4、EN50081、EN6100
保護等級 IP68
コネクタ IP65

品番 計測範囲
(m/s)
温度範囲
(℃)
挿入長
(mm)
M261A40-42GE-40100-P3ZG2S 0.5~40 -20~100 300
M261A40-42GE-40180-2-P3ZG2S 0.5~40 -20~180
M261A40-42GE-40240-2-P3ZG2S 0.5~40 -20~240

運賃、および消費税は、記載価格には、含まれていません。
