赤外線サーモグラフカメラ/ 品番 M2506TG-G100A 【詳細表示】
商品番号 M2506TG-G100A 価 格
赤外線サーモグラフカメラM2506TG-G100A 熱画像パノラマ撮影機能、バイブレーションアラーム機能搭載
高い操作性と充実した機能を搭載し、現場診断で優れた能力を発揮する赤外線サーモグラフカメラ

1500℃までの高温計測
0.04℃温度分解能(at30℃、S/N改善時)
残量除去機能付きアベレージング処理による高画質化
グリップベルトの標準装備により操作性向上
赤外線サーモグラフカメラ
品番 M2506TG-G100A
価格は下記ご覧下さい
■概要
熱画像パノラマ撮影機能。
バイブレーションアラーム機能を搭載したM2506TG-G**EXAがさらに進化。基本性能と操作性が大きく向上しました。

■1500℃までの高温に対応したワイドな測定レンジ
高温レンジを標準搭載。(M2506TG-G100EXA / M2506TG-G200EXAのみ)
アルミや鉄の融点を超える1500℃まで測定が可能となりました。
また、高温フィルタの取付けが要らないフィルタレス設計で、現場でも安心して測定できます。

■高感度レンジ搭載により、さらなる高感度を実現
高感度レンジを標準搭載。(M2506TG-G100EXA / M2506TG-G200EXAのみ)
-20~60℃までの対象物を温度分解能0.04℃の高感度で測定します。

■アベレージング処理時の残像除去機能を搭載
高感度化を実現する画像処理機能として有効なアベレージング機能は、フレームを積算するため、対象物が動いたりカメラをパンさせると残像が尾を引く欠点がありました。
メーカーはアベレージング機能の残像を除去する新しいアルゴリズムを開発、初めて搭載しました。


■グリップベルトを標準装備。使いやすさと機能の進化を実現
低消費電力でありながら高感度を実現する最新のセンサを搭載。
そして独自の画像処理技術により-40~1500℃(※)の測定レンジと世界トップクラスの美しい熱画像を両立しました。
※M2506TG-G100EXA/M2506TG-G120EXAのみ



■可視カメラ + LED照明 + レーザポインタ + 音声メモ
可視カメラには200万画素カメラを採用、さらに暗所での可視画像の撮影を補助するLCD照明も装備しました。
可視画像でも観測位置の特定が困難な測定対象用にレーザーポインタ(class2準拠)を搭載。
音声メモ機能も標準装備しデータ確認・整理をサポートします。

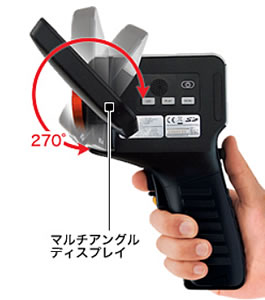

■片手で操作できるガングリップスタイルとフリーアングル液晶を採用
液晶モニタは上下に270°回転するフリーアングル液晶を搭載。
高所や様々な現場計測シーンで安全性を考慮し、楽な姿勢・視野で計測できます。


■特長
●熱画像パノラマ撮影 世界初(※)
カメラ本体による広範囲な熱画像データ撮影が可能(M2506TG-G120EXAのみ)

●バイブレーションアラーム 世界初(※)
騒音環境下でも異常温度を確実に知らせる振動アラーム機能(M2506TG-G120EXAのみ)

●熱画像ムービー
SDカードにデータを直接書き込むダイレクトリアルタイム記録(M2506TG-G120EXAのみ)

●マルチアングル3.5インチLCD
どんな現場でも楽な姿勢のまま撮影可能

●かんたん操作
直感的に操作出来るアイコン表示やオートフォーカス搭載

●ワイド視野角
短い距離でも広範囲な測定ができる 32°(H)×24°(W)ワイド視野角

●マクロ撮影
小さな対象物の測定に適した10cm~短焦点測定

●デジタルエンハンスト機能
メーカー独自に新規開発した画像処理エンジン搭載(M2506TG-G120EXAのみ)

●画像フュージョン機能
分かりやすい可視像と熱画像の並列表示・重ね合わせ表示 etc...


●データ保存形式
データはSDカードにデータ付JPEGで保存


計測機能
計測現場にて画像診断をサポートする豊富なFUSION表示機能
異常温度箇所判別や熱画像撮影位置・発熱位置の確認などを、熱画像と可視画像の合成・透過・並列表示にてサポート、熱画像と可視の位置・サイズ・透過率などの調整も簡単。

様々な撮影機能
広角レンズ以上の高画質な広角撮影を実現した、世界初(※1)の熱画像パノラマ撮影機能(※2)


■仕様
品番 M2506TG-G100A M2506TG-G100EXA M2506TG-G120EXA
基本性能 測定温度範囲 -40℃~500℃ -40℃~1500℃
温度分解能
(NETD)
0.06 at 30℃
(S/N改善時)
0.04 at 30℃(S/N改善時)
温度指示精度※ R1,R2:±2℃
又は
読み値の±2%の
大きい方※1
R1,R2,R3 ±2℃又は読み値の±2%の
大きい方※1
R4 レンジフルスケール±2%以下
検出器 2次元非冷却センサ(マイクロボロメータ)
検出器画素数 320(H)x240(V)画素
測定波長 8~14μm
フレームレート 60Hz
測定視野角 32°(H) x 24°(V)標準レンズ(fl=14mm)使用時
空間分解能 1.78mrad
測定距離範囲 10cm ~ ∞(標準レンズ搭載時)温度精度保証は30cm~
データ深度 14bits
操作・
画質改善
オートフォーカス
温度スケール設定 オート / マニュアル
操作支援表示 設定項目・各種機能・状況をアイコン表示
多言語表示 16言語対応
補正機能 放射率補正、距離補正、環境反射補正、バックグランド補正
アベレージング
アベレージング残像
除去機能
フィルタリング
エッジ強調
表示機能 熱画像/可視画像
合成表示
熱画像・可視画像合成、熱画像・可視画像並列表示
カラーパレット レインボー、アイリス、輝度カラー、ホットアイアン、
ホットブラック、ホットホワイト
階調変更 256,16,8 階調
多画像表示 9画像表示
デジタルズーム x 1~4倍
測定機能 多点温度表示 中心・最高または最低(自動追尾)可動5点
多点放射率補正 5点
放射率逆算機能
2点間温度差
放射率テーブル機能 20種類の放射率テーブルを登録済み
指定領域内温度
解析機能
指定領域(BOX 5個)内のMAX温度・MIN温度・AVE温度を表示
プロファイル 水平、垂直
温度サーチ機能 最高温度/最低温度をサーチ、各位置を自動表示
アラーム機能
モード アラーム音、アラーム表示・色アラームON / OFF、
判定温度設定、外部アラーム出力
    - 振動アラーム
データ保存 記録媒体 SDカード、SDHC対応
熱画像動画 有(10fps)SDカード
への格納
静止画 温度データ付JPEG、 14bits(可視像同時記録)
パノラマ撮影機能 有(スキャン合成)
インターバル記録 赤外画像 3s ~ 60min 熱画像自動記録
アラーム記録
インターフェース USB マスストレージ機能
アラーム出力 無電圧接点信号出力
ビデオ出力 NTSC / PAL切替(LCDとの同時使用は不可)
その他 レーザポインタ
(ON / OFF、赤色クラス2、PSC適合品)
可視カメラ CMOSカメラ 200万画素
LEDランプ 有(ON/OFF)
音声メモ 30s 録音 / 再生
テキストメモ 最大128文字SDカードより読み込み熱画像に貼付
表示装置 3.5型カラー液晶モニタ(320 x 240)
チルト機構、輝度調整機能付
PCソフトウェア M2506-NS9500LT(機能限定版) 標準付属
標準付属品 ハードケースx1、バッテリーパックx1、バッテリーチャージャーx1、
ACアダプタx1、リストバンドx1、SDカードx1、USBケーブルx1、
取扱説明書x1、グリップベルト×1
電源 バッテリ 専用バッテリパック(2,500mAh)
駆動時間 4時間
AC電源
(ACアダプタ)
AC 100V ~ 220V, 50 / 60Hz
消費電力 4.3W(typ)
環境条件 動作環境 -15℃ ~ 50℃
90%RH
振動/衝撃 29.4m/s2(3G) / 294m/s2(30G)
EMC CE適合(クラスA)
防塵・防沫構造 保護等級 IP54相当
外形寸法 約H:212mm x W:76mm x D:138mm(突起部含まず)
質量 約850g ※バッテリ含む
※「環境温度:0~40℃、それ以外は±3℃ or ±3%」



■PCソフトウェア (M2506-NS9500LT/M2506-NS9500STD)
●わかりやすいメニューとアイコンで簡単操作を実現した熱画像処理・レポート作成プログラムです。
●熱画像・可視画像の合成表示
●熱画像減算処理機能
●熱画像パノラマ合成機能
●放散熱量解析
●熱画像の測長・面積計算機能※
●トレンドグラフ表示
●ラインプロファイル表示
●指定点、ライン、BOX、円、多角形、描画機能
●最高温度・最低温度・ピーク温度解析

※:Standardのみ利用可能です。

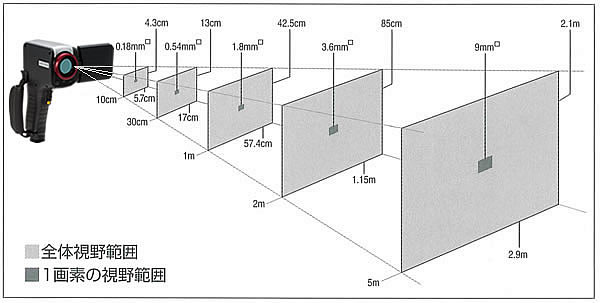

■測定距離と視野の大きさ(標準14mmレンズ)



品番 品名 仕様・備考
M2506-2UR18650F バッテリパック リチウムイオン電池
M2506-FVC-135A ビデオケーブル ミニプラグ、1.5m
M2506-IRL-TX02A 2倍望遠レンズ 16°(H) x 12°,0.89mrad(fl=28mm)
M2506-IRU-F01A 液晶フード -
M2506-NC-LSC05-100V バッテリー充電器 -
M2506-NS9500LT 専用解析ソフトウェア Lite -
M2506-NS9500STD 専用解析ソフトウェア Standard -
M2506-RC60G-09D-100V ACアダプタ -
M2506-U9800BK 小型三脚 SLIK製 1.8kg、3ウェイ雲台

運賃、および消費税は、記載価格には、含まれていません。
