| 引帳圧縮ロードセル/品番 M24A-3005-50N |
【詳細表示】 |
| 商品番号 |
M24A-3005-50N |
価 格 |
 |

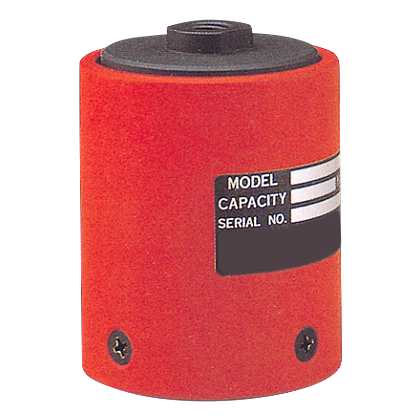

引帳圧縮ロードセル
品番 M24A-3005-50N
価格は下記をご覧ください |
■特長
●高精度で幅広く使用されている引張圧縮型のロードセル
●引張、圧縮の出力差がなく、安定した性能である
●両端メネジの引張・圧縮両用でありながら高精度。高出力を誇り、しかも押し引きの出力誤差も少なく高い信頼を得ております。
●50Nから20KNまで幅広いレンジでの材料試験や自動車部品の性能試験等の工業計測の分野で幅広く使用されております。
■寸法図

■標準仕様
| 定格容量 |
50N~20KN |
| 定格出力 |
2mV/V±1%(20N-1mV/V)(10、20KNは1.8mV/V) |
| 非直線性 |
0.1%R.O. |
| ヒステリシス |
0.1%R.O. |
| 繰り返し性 |
0.1%R.O. |
| 推奨印加電圧 |
10V ACorDC(20Nは6V) |
| 許容印加電圧 |
18V ACorDC(50Nは10V) |
| 零バランス |
2%R.O. |
| 入力端子間抵抗 |
350Ω3.5Ω |
| 出力端子間抵抗 |
350Ω3.5Ω |
| 絶縁抵抗 |
2000MΩ以上 |
| 温度補償範囲 |
-10~+70℃ |
| 許容温度範囲 |
-20~+80℃ |
| 零点の温度特性 |
0.01%R.O./℃ |
| 出力の温度特性 |
0.01%R.O./℃ |
| 許容過負荷 |
150%R.O. |
■寸法
| 品番 |
定格容量 |
φA |
φB |
C |
D |
F |
G |
H |
I |
| M24A-3005-50N |
50 |
60 |
50 |
2 |
5 |
80 |
M10 P1.5 |
20 |
17 |
| M24A-3020-200N |
200 |
60 |
50 |
2 |
5 |
80 |
M10 P1.5 |
20 |
17 |
| M24A-3050-500N |
500 |
60 |
50 |
2 |
5 |
80 |
M10 P1.5 |
20 |
17 |
| M24A-3200-2KN |
2 |
60 |
50 |
2 |
5 |
80 |
M10 P1.5 |
20 |
17 |
| M24A-3500-5KN |
5 |
68 |
50 |
2 |
10 |
90 |
M20 P1.5 |
36 |
30 |
| M24A-3800-10KN |
10 |
60 |
50 |
3 |
15 |
120 |
M20 P1.5 |
36 |
30 |
| M24A-3900-20KN |
20 |
60 |
50 |
3 |
15 |
120 |
M20 P1.5 |
36 |
30 |
※M24A-3005-50Nも有ります。 定格出力は1mV/Vです。
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
