| ビーム型ロードセル/品番 WPCB-5Kシリーズ |
【詳細表示】 |
| 商品番号 |
WPCB-5Kシリーズ |
価 格 |
 |

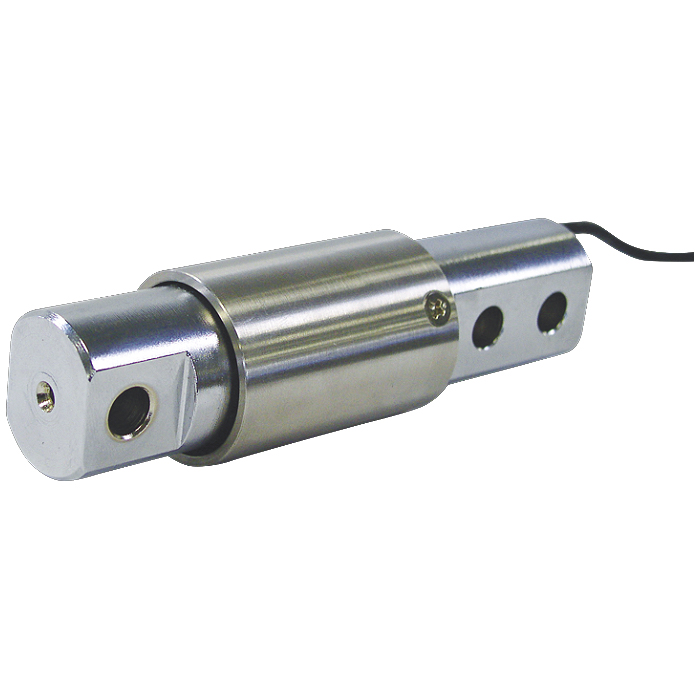

ビーム型ロードセル
品番 WPCB-5Kシリーズ
価格は下記をご覧ください |
■特長
●ホッパースケール、台はかり等、計量用として一般的に使用されているロードセル
■寸法図

■仕様
| 定格容量 |
50N~10KN |
| 定格出力 |
2mV/V±110% |
| 非直線性 |
0.05%R.O. |
| ヒステリシス |
0.05%R.O. |
| 繰り返し性 |
0.05%R.O. |
| 推奨印加電圧 |
12V |
| 許容印加電圧 |
18V |
| 入力抵抗 |
390Ω |
| 出力抵抗 |
350Ω |
| 絶縁抵抗 |
2000MΩ以上 |
| 温度補償範囲 |
-10~+70℃ |
| 許容温度範囲 |
-20~+100℃ |
| 温度による零点の影響 |
±0.01%R.O./℃ |
| 温度による出力の影響 |
±0.01%/℃ |
| 許容過負荷 |
150%R.C. |
| コードの長さ |
3m |
| 先端形状 |
Y端子 |
| 品番 |
定格
容量 |
寸法(mm) |
重量
(kg) |
| A |
B |
C |
D |
E |
F |
G |
φH |
φJ |
K |
φL |
M |
φN |
φP |
| WPCB-5K |
50N |
120 |
20 |
60 |
40 |
9 |
18 |
10 |
28 |
34 |
22 |
28 |
22 |
8.2 |
8.2 |
0.39 |
| WPCB-10K |
100N |
120 |
20 |
60 |
40 |
9 |
18 |
10 |
28 |
34 |
22 |
28 |
22 |
8.2 |
8.2 |
0.39 |
| WPCB-20K |
200N |
120 |
20 |
60 |
40 |
9 |
18 |
10 |
28 |
42 |
22 |
28 |
22 |
8.2 |
8.2 |
0.39 |
| WPCB-50K |
500N |
120 |
20 |
60 |
40 |
9 |
18 |
10 |
28 |
42 |
22 |
28 |
22 |
8.2 |
8.2 |
0.39 |
| WPCB-100K |
1KN |
120 |
20 |
60 |
40 |
9 |
18 |
10 |
28 |
42 |
22 |
28 |
22 |
8.2 |
8.2 |
0.39 |
| WPCB-200K |
2KN |
165 |
39 |
65 |
61 |
16 |
29 |
13 |
32 |
38 |
27 |
32 |
27 |
13 |
13 |
0.79 |
| WPCB-500K |
5KN |
165 |
39 |
65 |
61 |
16 |
29 |
13 |
32 |
38 |
27 |
32 |
27 |
13 |
13 |
0.82 |
| WPCB-1T |
10KN |
210 |
40 |
80 |
90 |
20 |
50 |
17.5 |
40 |
56 |
30 |
52 |
40 |
17 |
16.5 |
2.35 |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
