| 小型高性能引張圧縮用ロードセル/品番 M24DUD-K050Aシリーズ |
【詳細表示】 |
| 商品番号 |
M24DUD-K050Aシリーズ |
価 格 |
 |

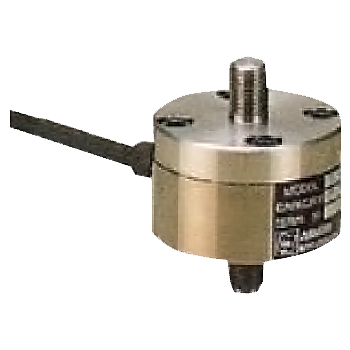

小型高性能引張圧縮用ロードセル
品番 M24DUD-K050Aシリーズ
価格は下記をご覧ください。 |
■特長
●オールステンレス製のため耐腐食性に優れている
●小型、軽量、高出力の引張、圧縮両用のロードセル
■寸法図

■標準仕様
| 定格容量 |
500N~20KN |
| 定格出力 |
2.0mV/V±0.5% |
| 非直線性 |
0.15%R.O. |
| ヒステリシス |
0.1%R.O. |
| 入出力抵抗 |
350Ω |
| 許容過負荷 |
150%R.C. |
| 繰り返し性 |
0.1%R.O. |
| 温度による零点の影響 |
±0.005%R.O./℃ |
| 温度による出力の影響 |
±0.01%/℃ |
| 絶縁抵抗 |
2000MΩ以上 |
| 温度補償範囲 |
-10~+70℃ |
| 許容温度範囲 |
-20~+70℃ |
| 品番 |
定格容量 |
寸法(mm) |
重量
(kg) |
| A |
B |
C |
| M24DUD-K050A |
500N |
70 |
34 |
12 |
0.51 |
| M24DUD-K100A |
1KN |
70 |
34 |
12 |
0.51 |
| M24DUD-K200A |
2KN |
70 |
34 |
12 |
0.51 |
| M24DUD-K500A |
5KN |
70 |
34 |
12 |
0.51 |
| M24DUD-T1A |
10KN |
70 |
34 |
12 |
0.51 |
| M24DUD-T2A |
20KN |
75 |
39 |
17 |
0.6 |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
運賃、および消費税は、記載価格には、含まれていません。
