| 非回転型トルクメーター/品番 WPQF-002Kシリーズ |
【詳細表示】 |
| 商品番号 |
WPQF-002Kシリーズ |
価 格 |
|

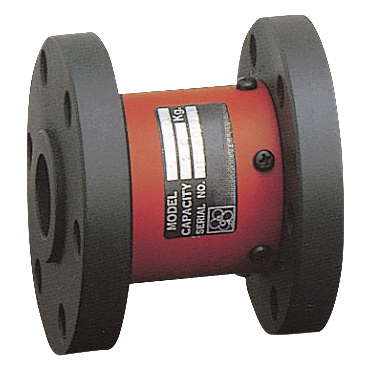

非回転型トルクメーター
品番 WPQF-002Kシリーズ
価格は下記をご覧ください |
■特長
静止または多少の角度内でのトルクを計測するセンサーです。
自動車部品や、エアー、電動ドライバー等の性能試験などに広く使用されています。
■標準仕様
| 定格容量 |
0.2N・m~1KN・m |
| 定格出力 |
1mV/V±1% |
| 非直線性 |
0.3%R.O.
(1N・m以下は0.5%R.O.) |
| ヒステリシス |
0.3%R.O.
(1N・m以下は0.5%R.O.) |
| 繰り返し性 |
0.2%R.O. |
| 推奨印加電圧 |
12V(1N・m以下は5V) |
| 許容印加電圧 |
18V(1N・m以下は6V) |
| 入出力抵抗 |
350Ω±1% |
| 絶縁抵抗 |
2000MΩ±以上 |
| 温度による零点の影響 |
±0.01%R.O./℃ |
| 温度による出力の影響 |
±0.01%/℃ |
| 許容過負荷 |
120%R.C. |
■寸法図

| 品番 |
定格容量 |
寸法(mm) |
| A |
B |
C |
D |
E |
φF |
φG |
H |
J |
φK |
| WPQF-002K |
0.2Nm |
61 |
3 |
55 |
5 |
45 |
20 |
58 |
46 |
33 |
2×4-4.5 |
| WPQF-005K |
0.5Nm |
61 |
3 |
55 |
5 |
45 |
20 |
58 |
46 |
33 |
2×4-4.5 |
| WPQF-01K |
1Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-02K |
2Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-05K |
5Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-1K |
10Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-2K |
20Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-5K |
50Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-10K |
100Nm |
61 |
3 |
55 |
10 |
35 |
40 |
80 |
66 |
48 |
2×4-6.5 |
| WPQF-20K |
200Nm |
86 |
3 |
80 |
15 |
50 |
40 |
98 |
73 |
58 |
2×6-10.5 |
| WPQF-50K |
500Nm |
130 |
5 |
120 |
20 |
80 |
60 |
118 |
95 |
68 |
2×6-10.5 |
| WPQF-100K |
1KNm |
136 |
3 |
130 |
20 |
90 |
60 |
146 |
115 |
75 |
2×6-14 |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
運賃、および消費税は、記載価格には、含まれていません。
