| 超小型圧縮用ロードセル/品番 WPCM-1Kシリーズ |
【詳細表示】 |
| 商品番号 |
WPCM-1Kシリーズ |
価 格 |
 |

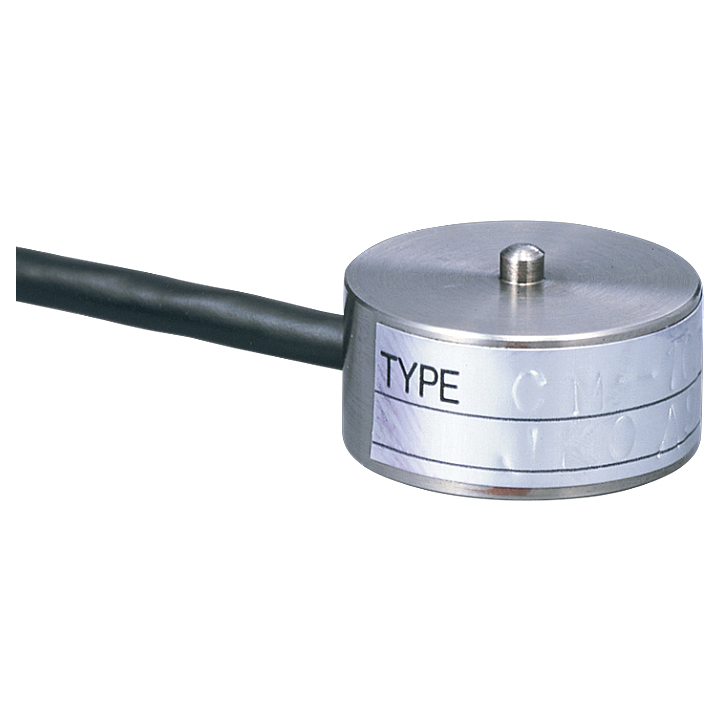

超小型圧縮用ロードセル
品番 WPCM-1Kシリーズ
価格は下記をご覧ください |
■特長
●低価格で超小型の圧縮専用のロードセル
●限られた場所での計測に最適
●複数個を使用して荷重分布などの測定に便利
■寸法図

■共通仕様
| 定格容量 |
10N |
絶縁抵抗 |
1000MΩ以上 |
| 定格出力 |
約1mV/V |
温度補償範囲 |
-10~+70℃ |
| 非直線性 |
1%R.O. |
許容温度範囲 |
-20~+80℃ |
| ヒステリシス |
1%R.O. |
温度による零点の影響 |
±0.05%R.O./℃ |
| 繰り返し性 |
0.3%R.O. |
温度による出力の影響 |
±0.05%R.O./℃ |
| 推奨印加電圧 |
6V |
許容過負荷 |
150%R.C. |
| 許容印加電圧 |
10V |
コードの長さ |
3m |
| 入出力抵抗 |
350Ω±2% |
先端形状 |
Y端子 |
| 品番 |
定格容量 |
寸法(mm) |
重量 (g) |
| φA |
B |
C |
φD |
| WPCM-1K |
10N |
16 |
12 |
2 |
2.5 |
16 |
| WPCM-2K |
20N |
16 |
12 |
2 |
2.5 |
16 |
| WPCM-5K |
50N |
16 |
12 |
2 |
2.5 |
16 |
| WPCM-10K |
100N |
20 |
11.5 |
2 |
2.5 |
23 |
| WPCM-20K |
200N |
20 |
11.5 |
2 |
2.5 |
23 |
| WPCM-50K |
500N |
20 |
11.5 |
2 |
2.5 |
23 |
| WPCM-100K |
1KN |
20 |
11.5 |
2 |
2.5 |
23 |
| WPCM-200K |
2KN |
20 |
11.5 |
2 |
2.5 |
23 |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
運賃、および消費税は、記載価格には、含まれていません。
