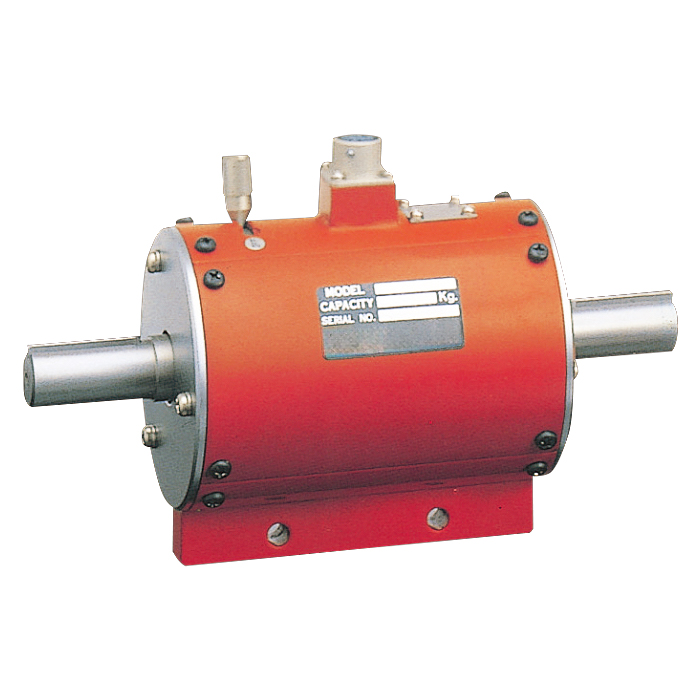

回転型トルクメーター
品番 WPQR-1Kシリーズ
価格は下記をご覧ください |
■特長
●連続回転しながらねじりトルクを計測するトルクセンサーです。
●モーター、クラッチ、自動車部品などのトルク計測に最適です。
■外形図

| 品番 |
A |
B |
C |
D |
E |
F |
φG |
φH |
N |
J |
K |
L |
M |
P |
S |
R |
| WPQR-1K |
203 |
43 |
117 |
38 |
5 |
35 |
18 |
85 |
7 |
90 |
50 |
7 |
17 |
M6 |
15 |
5×5 |
| WPQR-2K |
203 |
43 |
117 |
38 |
5 |
35 |
18 |
85 |
7 |
90 |
50 |
7 |
17 |
M6 |
15 |
5×5 |
| WPQR-5K |
203 |
43 |
117 |
38 |
5 |
35 |
18 |
85 |
7 |
90 |
50 |
7 |
17 |
M6 |
15 |
5×5 |
| WPQR-10K |
240 |
55 |
130 |
50 |
5 |
45 |
32 |
100 |
7 |
90 |
50 |
7 |
17 |
M6 |
15 |
10×8 |
| WPQR-20K |
240 |
55 |
130 |
50 |
5 |
45 |
32 |
100 |
7 |
90 |
50 |
7 |
17 |
M6 |
15 |
10×8 |
| WPQR-50K |
340 |
95 |
150 |
90 |
8 |
65 |
47 |
118 |
9 |
100 |
60 |
8 |
20 |
M8 |
17 |
12×8 |
| WPQR-100K |
340 |
95 |
150 |
90 |
8 |
65 |
47 |
118 |
9 |
100 |
60 |
8 |
20 |
M8 |
17 |
12×8 |
| WPQR-200K |
360 |
106 |
148 |
100 |
6 |
95 |
63 |
131 |
9 |
100 |
60 |
8 |
20 |
M8 |
17 |
18×11 |
■標準仕様
| 非直線性 |
0.3%R.O. |
| ヒステリシス |
0.2%R.O. |
| 繰り返し性 |
0.1%R.O. |
| 推奨印加電圧 |
10V |
| 許容印加電圧 |
15V |
| 入出力抵抗 |
350Ω±2% |
| 絶縁抵抗 |
1000MΩ以上 |
| 温度補償範囲 |
-10~+70℃ |
| 許容温度範囲 |
-20~+80℃ |
| 温度による零点の影響 |
±0.01%R.O./℃ |
| 温度による出力の影響 |
±0.01%R.O./℃ |
| 許容過負荷 |
150%R.C. |
| コードの長さ |
2m(オプション) |
| 先端形状 |
Y端子 |
| 品番 |
定格容量 |
定格出力 |
最高回転数 |
| WPQR-1K |
10N・m |
1mV/V |
4500rpm |
| WPQR-2K |
20N・m |
1mV/V |
4500rpm |
| WPQR-5K |
50N・m |
1mV/V |
4500rpm |
| WPQR-10K |
100N・m |
1.5mV/V±1% |
4000rpm |
| WPQR-20K |
200N・m |
1.5mV/V±1% |
4000rpm |
| WPQR-50K |
500N・m |
1.5mV/V±1% |
3000rpm |
| WPQR-100K |
1kN・m |
1.5mV/V±1% |
3000rpm |
| WPQR-200K |
2kN・m |
1.5mV/V±1% |
2900rpm |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
