小型高性能圧縮用ロードセル品番 M24DCD-K050シリーズ 【詳細表示】
商品番号 M24DCD-K050シリーズ 価 格

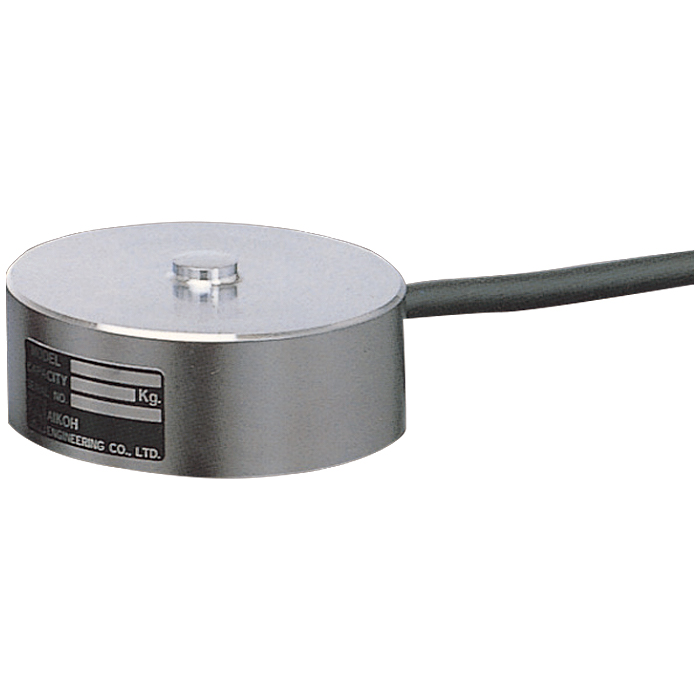

小型高性能圧縮用ロードセル
品番 M24DCD-K050シリーズ
価格は下記をご覧ください。
■特長
20kNまではステンレス製の為、耐腐食性に優れている
制約がある場所でも容易に取付けが可能な小型ロードセル

■仕様
定格容量 500N~200kN
定格出力 2mV/V±0.5%
非直線性 0.15%R.O.
ヒステリシス 0.1%R.O.
繰り返し性 0.1%R.O.
推奨印加電圧 10V
許容印加電圧 15V
入出力抵抗 350Ω±2%
絶縁抵抗 2000MΩ以上
温度補償範囲 -10~+70℃
許容温度範囲 -20~+80℃
温度による零点の影響 ±0.01%R.O./℃
温度による出力の影響 ±0.01%R.O./℃
許容過負荷 150%R.C.
コードの長さ 3m
先端形状 Y端子


■寸法図


品番 定格容量 寸法(mm) 重量
(kg)
A B C D E F G H
M24DCD-K050 500N 51 25 5 10 50 42 M5 深サ10 8 0.33
M24DCD-K100 1KN 51 25 5 10 50 42 M5 深サ10 8 0.33
M24DCD-K200 2KN 51 25 5 10 50 42 M5 深サ10 8 0.33
M24DCD-K500 5KN 51 25 5 10 50 42 M5 深サ10 8 0.33
M24DCD-T01 10KN 51 25 5 10 50 42 M5 深サ10 8 0.33
M24DCD-T02 20KN 52 30 5 12 50 42 M5 深サ10 8 0.52
M24DCD-T05 50KN 88 40 5 18 100 72 M6 深サ 8 17 1
M24DCD-T10 100KN 88 45 5 18 100 72 M6 深サ12 20 1.4
M24DCD-T20 200KN 114 50 5 30 200 90 M8 深サ15 20 2



■センサーの選択表
●圧縮型ロードセル
型番 M24DCD-K050 WPCS WPCH WPCM WPCB
タイプ 小型・軽量 大容量・高精度 プレス用 超小型 ビーム
定格出力(mV/V) 2 1 1 2
定格容量 5N
10N
20N
50N
100N
200N
500N
1kN
2kN
5kN
10kN
20kN
50kN
100kN
200kN
500kN
1000kN

●引張/圧縮用ロードセル
型番 M24DUD M24A-3005 WPUS WPUP
タイプ 汎用 高精度 大容量・高精度 低容量・高精度
定格出力(mV/V) 2 2 1.5~2 1.2~1.5
定格容量 5N
10N
20N
50N
100N
200N
500N
1kN
2kN
5kN
10kN
20kN
50kN
100kN
200kN
500kN
1000kN

●トルクメーター
型番 WPQF WPQR
タイプ 非回転用 連続回転用
定格出力(mV/V) 1 1~1.5
定格容量 0.2N・m
0.5N・m
1N・m
2N・m
5N・m
10N・m
20N・m
50N・m
100N・m
200N・m
500N・m
1kN・m
2kN・m

運賃、および消費税は、記載価格には、含まれていません。
