| 圧縮用ロードセル/品番 WPCH-500Kシリーズ |
【詳細表示】 |
| 商品番号 |
WPCH-500Kシリーズ |
価 格 |
 |

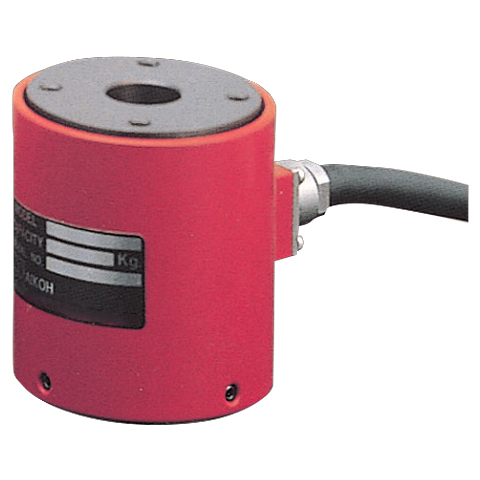

圧縮用ロードセル
品番 WPCH-500Kシリーズ
価格は下記をご覧ください |
■特長
プレスや冶具の取付けが容易で背も低く、圧入やカシメなどの荷重管理用として最適
圧入・カシメ専用に広く使用されている。
■共通仕様
| 定格容量 |
5kN~500kN |
| 定格出力 |
1mV/V±1% |
| 非直線性 |
0.5%R.O. |
| ヒステリシス |
0.5%R.O. |
| 繰り返し性 |
0.1%R.O. |
| 推奨印加電圧 |
10V |
| 許容印加電圧 |
15V |
| 入出力抵抗 |
700Ω±2%(5kN : 350Ω±2%) |
| 絶縁抵抗 |
2000MΩ以上 |
| 温度補償範囲 |
-10~+70℃ |
| 許容温度範囲 |
-20~+80℃ |
| 温度による零点の影響 |
±0.01%R.O./℃ |
| 温度による出力の影響 |
±0.01%R.O./℃ |
| 許容過負荷 |
150%R.C. |
| コードの長さ |
3m |
| 先端形状 |
Y端子 |
■寸法図

■仕様
| 品番 |
定格容量 |
寸法(mm) |
重量
(kg) |
| φA |
φB |
C |
D |
φE |
φF |
G |
| WPCH-500K |
5kN |
40 |
35 |
50 |
1 |
24 |
10 |
2×4-M4 深サ8 |
0.3 |
| WPCH-1T |
10kN |
64 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 深サ8 |
0.95 |
| WPCH-2T |
20kN |
64 |
55 |
70 |
2 |
44 |
18 |
// |
1 |
| WPCH-3T |
30kN |
64 |
55 |
70 |
2 |
44 |
18 |
// |
1 |
| WPCH-5T |
50kN |
64 |
55 |
70 |
2 |
44 |
18 |
// |
1 |
| WPCH-10T |
100kN |
64 |
55 |
70 |
2 |
44 |
12 |
// |
1.3 |
| WPCH-20T |
200kN |
88 |
80 |
100 |
2 |
60 |
20 |
2×4-M8 深サ12 |
2.9 |
| WPCH-30T |
300kN |
100 |
90 |
120 |
2 |
70 |
20 |
2×4-M8 深サ15 |
4.6 |
| WPCH-50T |
500kN |
134 |
120 |
150 |
2 |
90 |
30 |
2×4-M10 深サ16 |
11 |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
