| 引張圧縮用ロードセル/品番 WPCS-500Kシリーズ |
【詳細表示】 |
| 商品番号 |
WPCS-500Kシリーズ |
価 格 |
 |

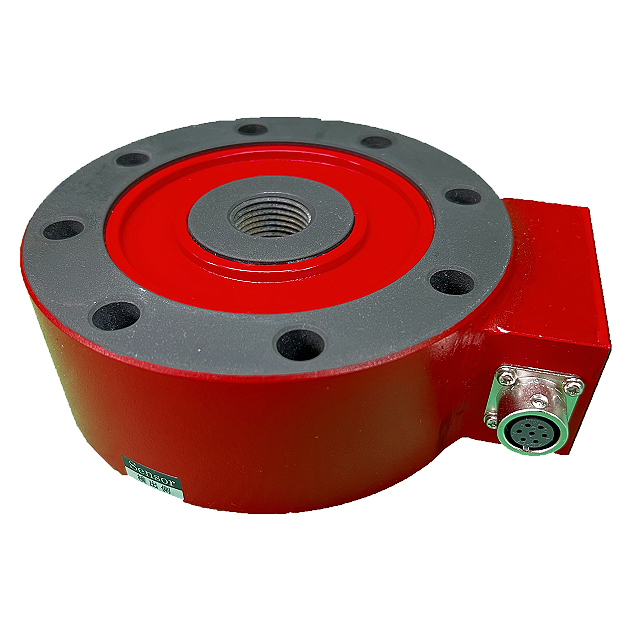

引張圧縮用ロードセル
品番 WPUS-1Tシリーズ
価格は下記をご覧ください |
■特長
●引張、圧縮試験用(WPUSシリーズ)のロードセル
●特に曲げモーメントに強い為、疲労試験やワークの繰返し荷重試験などに最適
■寸法図

■共通仕様
| 品番 |
WPUSシリーズ |
| タイプ |
引張圧縮用 |
| 定格容量 |
10kN~500kN |
| 定格出力 |
2mV/V±0.25% |
| 非直線性 |
0.1%R.O. |
| ヒステリシス |
0.1%R.O. |
| 繰り返し性 |
0.1%R.O. |
| 推奨印加電圧 |
10V |
| 許容印加電圧 |
15V |
| 入出力抵抗 |
350Ω±2% |
| 絶縁抵抗 |
1000MΩ以上 |
| 温度補償範囲 |
-10~+70℃ |
| 許容温度範囲 |
-20~+80℃ |
| 温度による零点の影響 |
±0.005%R.O./℃ |
| 温度による出力の影響 |
±0.005%R.O./℃ |
| 許容過負荷 |
150%R.C. |
| コードの長さ |
3m(オプション) |
| 先端形状 |
7Pプラグ(レセプタクル) |
| 品番 |
定格容量 |
寸法(mm) |
質量
(kg) |
| φA |
φB |
φC |
D (2級ネジ) |
E |
φF |
G |
H |
I |
J |
| WPUS-1T |
10kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
(25) |
1 |
3.5 |
| WPUS-2T |
20kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
(25) |
1 |
3.5 |
| WPUS-5T |
50kN |
138 |
94 |
48 |
M24 P2 |
116 |
8-φ11 |
5 |
50 |
(25) |
1 |
4.5 |
| WPUS-10T |
100kN |
182 |
126 |
76 |
M39 P2 |
154 |
8-φ14 |
10 |
60 |
(28) |
1 |
8 |
| WPUS-20T |
200kN |
226 |
153 |
92 |
M50 P2 |
190 |
12-φ18 |
25 |
90 |
(28) |
1 |
19 |
| WPUS-50T |
500KN |
310 |
220 |
138 |
M76P2 |
256 |
8-φ26 |
35 |
110 |
(28) |
2 |
- |
■センサーの選択表
●圧縮型ロードセル
| 型番 |
M24DCD-K050 |
WPCS |
WPCH |
WPCM |
WPCB |
| タイプ |
小型・軽量 |
大容量・高精度 |
プレス用 |
超小型 |
ビーム |
| 定格出力(mV/V) |
2 |
|
1 |
1 |
2 |
| 定格容量 |
5N |
|
|
|
|
|
| 10N |
|
|
|
● |
|
| 20N |
|
|
|
● |
|
| 50N |
|
|
|
● |
● |
| 100N |
|
|
|
● |
● |
| 200N |
|
|
|
● |
● |
| 500N |
● |
|
|
● |
● |
| 1kN |
● |
|
|
● |
● |
| 2kN |
● |
|
|
● |
● |
| 5kN |
● |
● |
● |
|
● |
| 10kN |
● |
● |
● |
|
● |
| 20kN |
● |
● |
● |
|
|
| 50kN |
● |
● |
● |
|
|
| 100kN |
● |
● |
● |
|
|
| 200kN |
● |
● |
● |
|
|
| 500kN |
|
● |
● |
|
|
| 1000kN |
|
|
|
|
|
●引張/圧縮用ロードセル
| 型番 |
M24DUD |
M24A-3005 |
WPUS |
WPUP |
| タイプ |
汎用 |
高精度 |
大容量・高精度 |
低容量・高精度 |
| 定格出力(mV/V) |
2 |
2 |
1.5~2 |
1.2~1.5 |
| 定格容量 |
5N |
|
|
|
● |
| 10N |
|
|
|
● |
| 20N |
|
● |
|
● |
| 50N |
|
● |
|
|
| 100N |
|
● |
|
|
| 200N |
|
● |
|
|
| 500N |
● |
● |
|
|
| 1kN |
● |
● |
|
|
| 2kN |
● |
● |
|
|
| 5kN |
● |
● |
|
|
| 10kN |
● |
● |
● |
|
| 20kN |
● |
● |
● |
|
| 50kN |
|
|
● |
|
| 100kN |
|
|
● |
|
| 200kN |
|
|
● |
|
| 500kN |
|
|
● |
|
| 1000kN |
|
|
|
|
●トルクメーター
| 型番 |
WPQF |
WPQR |
| タイプ |
非回転用 |
連続回転用 |
| 定格出力(mV/V) |
1 |
1~1.5 |
| 定格容量 |
0.2N・m |
● |
|
| 0.5N・m |
● |
|
| 1N・m |
● |
|
| 2N・m |
● |
|
| 5N・m |
● |
|
| 10N・m |
● |
● |
| 20N・m |
● |
● |
| 50N・m |
● |
● |
| 100N・m |
● |
● |
| 200N・m |
● |
● |
| 500N・m |
● |
● |
| 1kN・m |
● |
● |
| 2kN・m |
|
● |
|
運賃、および消費税は、記載価格には、含まれていません。
